Fig. C
34
27
28
27 28
1

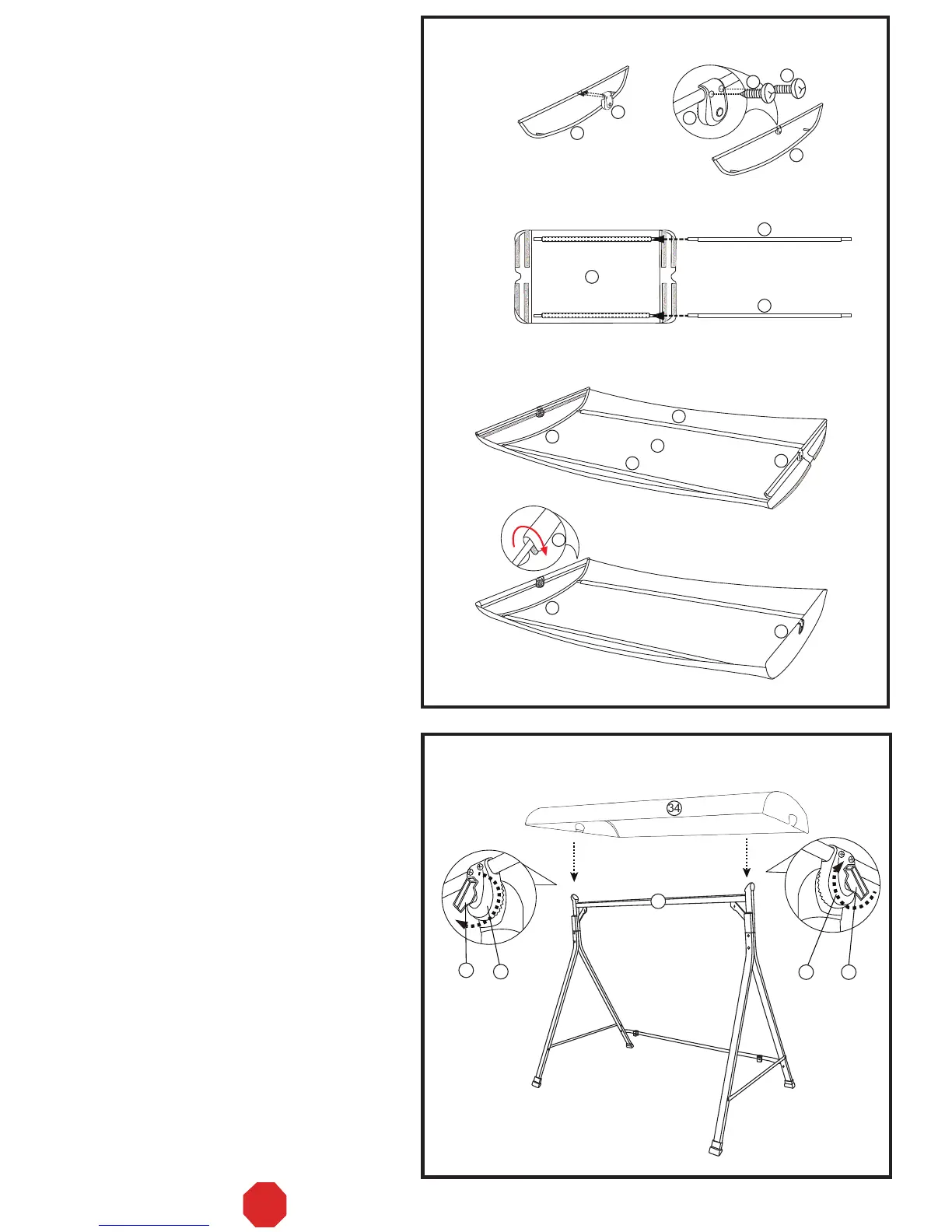

Paso 10:
Sujete los conectores toldo-armazón (#27) a
los dientes ajustables de la barra transversal
superior (#1) con ayuda de un tornillo de
plástico (#28). Repita el mismo procedimiento
para ambos lados.
Fig. B
Paso 1
Paso 3
Paso 5
Paso 2
Paso 6:
Deslice los conectores toldo-armazón (#27) en
los armazones laterales del toldo (#6) hasta
alinearlos con los agujeros correspondientes.
Fíjelos con ayuda de los tornillos (#20).
Asegúrese de que los dientes de los conectores
toldo-armazón den hacia la parte interna del
armazón. Consulte la figura B, pasos 1 y 2.
Paso 7:
Inserte los travesaños delantero y trasero del
toldo (#7) en las mangas del toldo (#34) a
ambos lados. Consulte la figura B, paso 3.
Paso 8:
Inserte los extremos de los travesaños
delantero y trasero del toldo (#7) en los
armazones laterales del toldo (#6).
Consulte la figura B, paso 4.
Paso 9:
Sujete el toldo (#34) a los armazones laterales
del toldo (#6) con ayuda del velcro. Consulte la
figura B, paso 5.
27
27
20
20
6
6
6
6
7
34
Paso 4
6
6
7
7
34
34
7
V-3
PÁGINA 4 DE 7
