Paso 11:
Inserte los brazos del asiento (#8 y #9) en los
soportes del asiento (#10 y #11) y sujételos con
ayuda de las cubiertas de plástico para juntas
(#29), los tornillos (#17), las rondanas (#22) y
las tuercas de plástico (#26).
Consulte la figura D, paso 1.
Nota:
1. La etiqueta marcada como “back” (“parte
trasera”) en el brazo derecho del asiento (#8)
debe coincidir con la etiqueta marcada como
“back” (“parte trasera”) del soporte trasero del
asiento (#11) para que el ensamblado sea correcto.
2. El lado del soporte trasero del asiento (#11)
que tiene los sujetadores de clip debe dar
hacia adentro del columpio y el extremo de los
clips que se abre debe dar hacia enfrente.
Paso 12:
Desdoble el asiento (#12) y fije el respaldo a los
brazos (#8 y #9) con ayuda de los tornillos (#18),
las rondanas (#21), las tuercas de plástico (#30)
y las tuercas de seguridad (#24). Repita el
mismo procedimiento para ambos lados.
Consulte la figura D, paso 2.
Paso 13:
Asegúrese de que el soporte del asiento (#12)
esté completamente insertado en los
sujetadores de clip del soporte trasero del
asiento (#11). Consulte la figura D, paso 3.
Paso 14:
Sujete los tubos de los descansabrazos (#13) a
los brazos del asiento (#8 y #9) con ayuda de
los tornillos (#19), las rondanas (#22) y las
tuercas de plástico (#26). Repita el mismo
procedimiento para ambos lados.
Consulte la figura D, paso 4.
Paso 15:
Enganche los resortes de suspensión (#23) en
la parte superior de los agujeros de los tubos de
los descansabrazos (#13). Repita el mismo
procedimiento para ambos lados.
Consulte la figura D, paso 5.
back
back
back
back

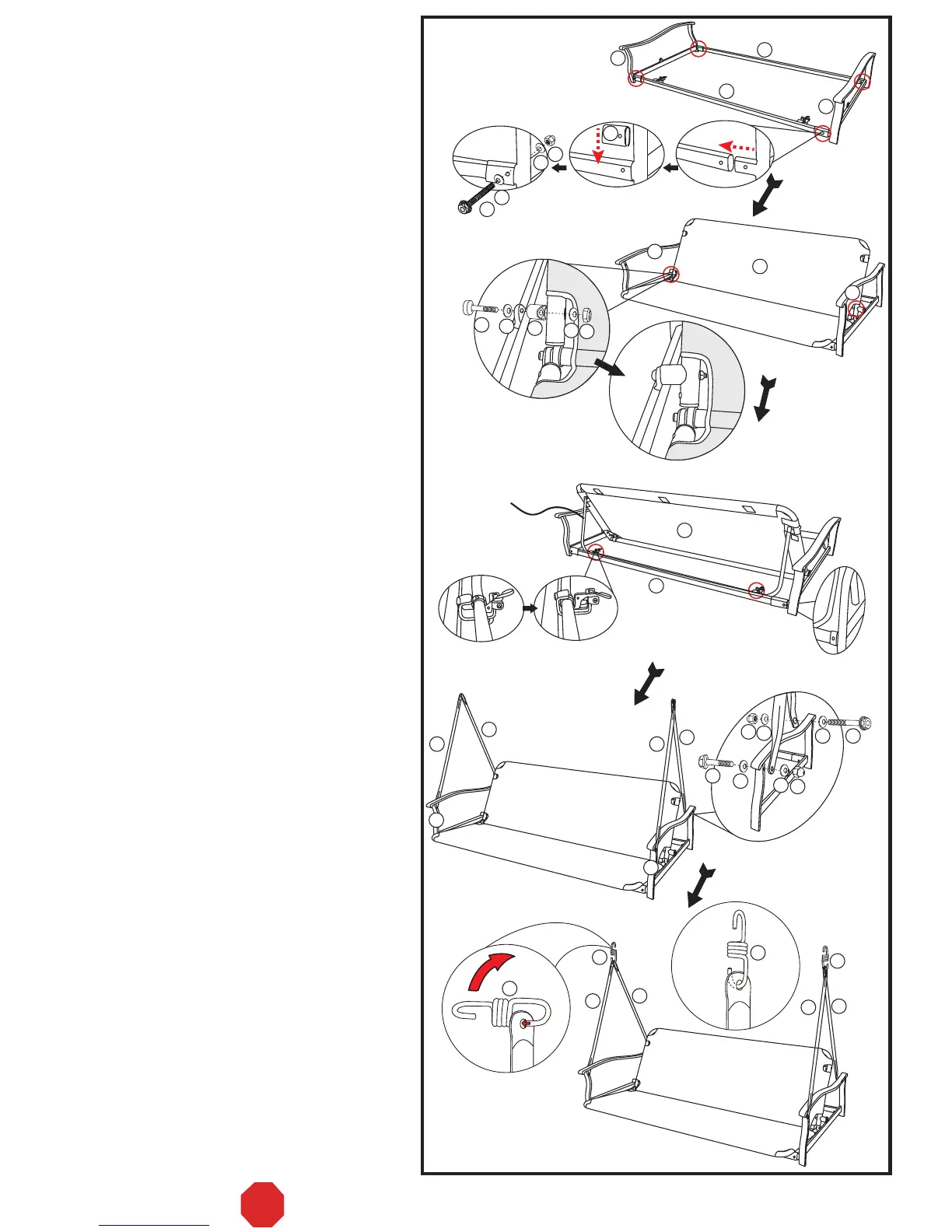

Fig. D
back
back
8
8
10
18
21
21
24
30
12
12
11
13
13
13
13
13
13
13
26
26
22
22
22
22
19
19
13
23
23
23
23
11
29
17
22
22
26
9
9
soporte
Paso 1
Paso 2
Paso 3
Paso 4
Paso 5
back
back
8
9
V-3
PÁGINA 5 DE 7
ALTO ¡NO DEVUELVA ESTE PRODUCTO A LA TIENDA!
