DESCRIPCIÓN DE LAS PIEZAS
ITEM#
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
QUANTITY
1
1
1
1
2
3
1
1
1
1
1
2
DESCRIPTION
Silla
Soporte derecho de la silla
Soporte izquierdo de la silla
Protector de pié
Protección de resorte
Sujetadores de protector de pié
Cojín de la silla
Barra asidera
Arnés para hombros
Cinturón ventral
Soporte en U
Soporte corto inferior
ITEM#
13.
14.
15.
16.
17.
18.
19.
20.
21.
22.
23.
24.
QUANTITY
2
1
2
4
4
4
4
2
6
6
4
1
DESCRIPTION
Soporte largo inferior
Tubo separador
Protector plástico de rosca
Perno de cabeza redonda y cuello
cuadrado de 6mm x 30mm
Tuerca Nylock de 6mm
Arandela partida de seguridad de 6mm
Perno de cabeza redonda y cuello
cuadrado de 8mm x 30mm
Perno hexagonal de 8mm x 58mm
Tuerca Nylock de 8mm
Arandela partida de seguridad de 8mm
Protector vinílico de pintura
Reector rojo con cinta adhesiva

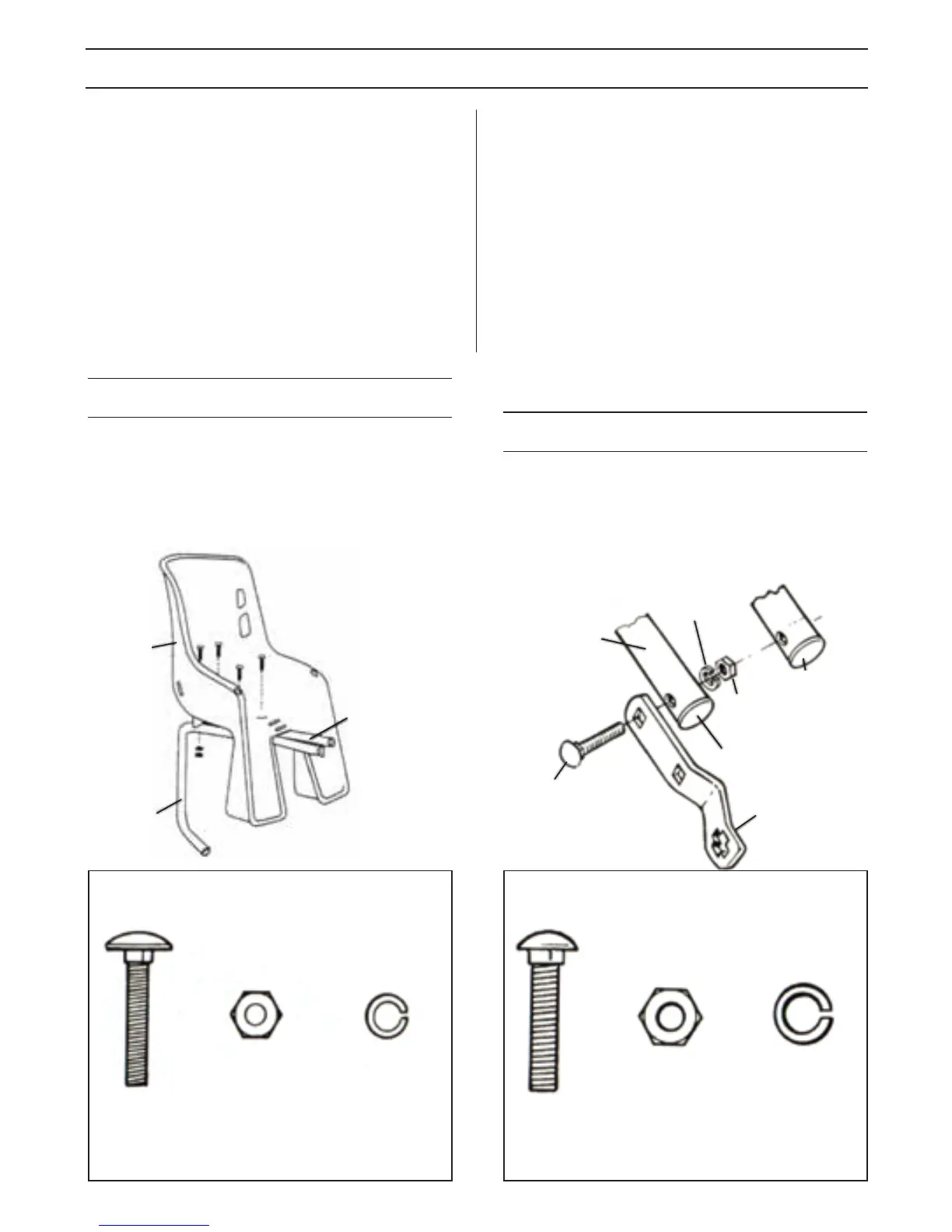

PASO 1
PASO 2
Fije los soportes izquierdo y derecho a la parte inferior de la silla
plástica mediante el uso de cuatro Pernos de cabeza redonda y
cuello cuadrado de 6 mm x 30 mm, cuatro tuercas Nylock de 6
mm y cuatro Arandelas partidas de seguridad de 6 mm.
Fije los Soportes largos inferiores a la parte inferior de los soportes
de la silla mediante el uso de dos Pernos de cabeza redonda y
cuello cuadrado de 8 mm x 30 mm, dos Arandelas partidas de
seguridad de 8 mm, y dos Tuercas Nylock de 8 mm. Cerciórese
que las cabezas de los pernos estén dirigidas hacia fuera y que las
arandelas de seguridad se encuentran en su lugar tal como se
muestra.
MATERIAL NECESARIO PARA
EL PASO 1
MATERIAL NECESARIO PARA
EL PASO 2
ITEM #16
Perno de cabeza redonda y cuello
cuadrado de 6mm x 30mm
ITEM #17
Tuerca Nylock
de 6mm
ITEM #18
Arandela
partida de
seguridad
de 6mm
ITEM #19
Perno de cabeza redonda y cuello
cuadrado de 8mm x 30mm
ITEM #20
Tuerca Nylock de
8mm
ITEM #21
Arandela
partida de
seguridad
de 8mm
1
2
3
13
Tapones blancos para agujeros
insertados en fábrica y alineados
Perno de cabeza redonda
de 8mm x 30mm
2 Soporte derecho
de la silla
Arandela partida
de seguridad de 8mm
3
Soporte izquierdo
de la silla
Tuerca Nylock
de 8mm
