FiXAtiOn du siÈgE AuX tigEs
dE REnFORt du siÈgE Et dE
lA ChAÎnE - utilisER lA listE
dE PiÈCEs « C »

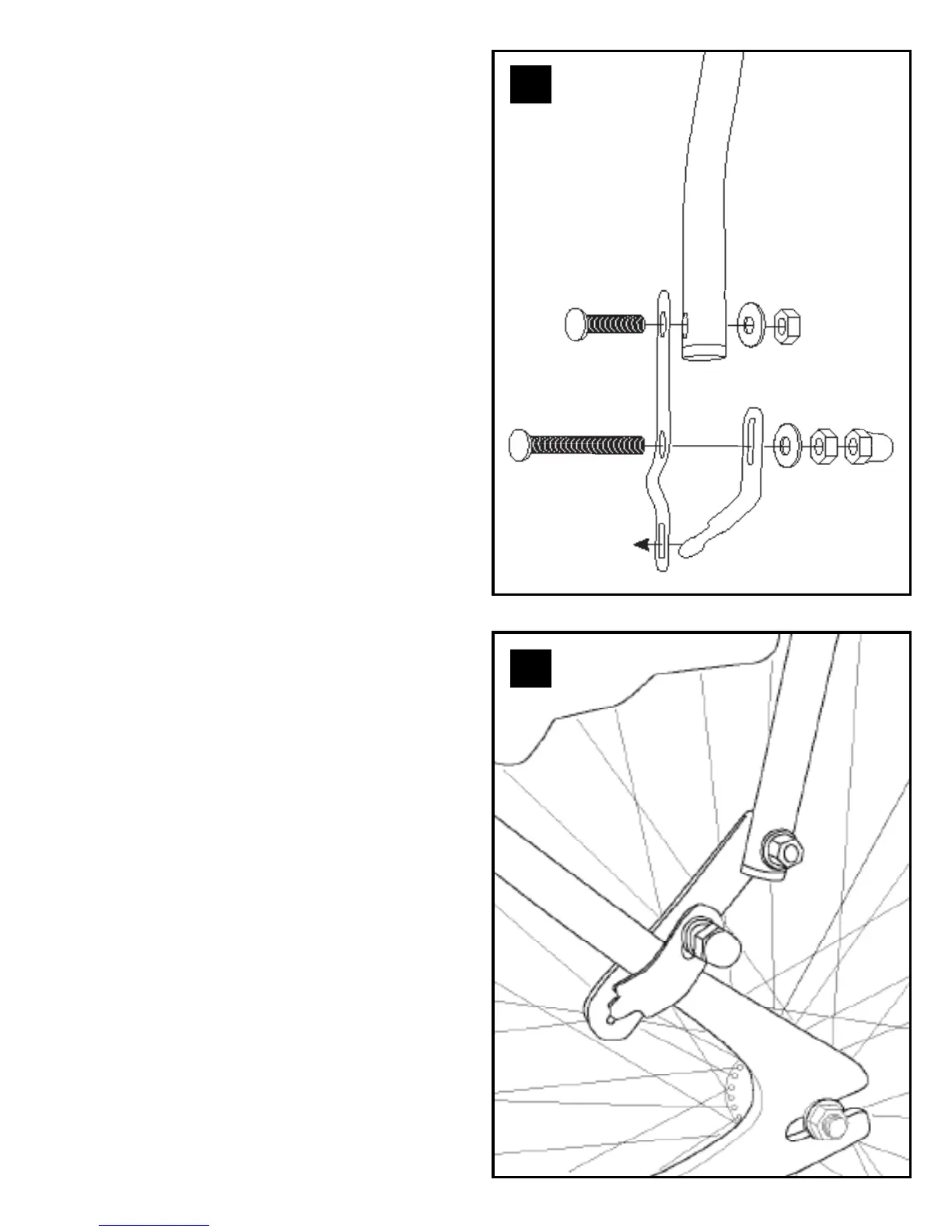

1. Fixer chaque long support inférieur à
la base du tube en insérant les boulons
courts à partir du côté intérieur du tube.
Serrer chaque boulons après avoir inter-
calé une rondelle, une rondelle frein et un
nylock écrou. (Schéma 6)
2. Insérer chacun des supports inférieurs
courts dans l’encoche située à l’extrémité
des supports inférieurs longs et les faire
tourner pour les mettre en position.
3. Une fois le support inférieur complète-
ment assemblé, l’arrimer au cadre du vélo
(Schémas 7)
4. Insérer le plus long boulon de l’intérieur
du tube à travers les trous carrés et le xer
en place à l’aide de la rondelle, de l’écrou
en Nylock et de l’étui plastique pour
l’écrou. Répéter pour chaque côté.
