Bell cocoon 500 - Lista de Piezas; Herramientas Necesarias; Instalación

• Asiento superior • Asiento inferior • Tubo de montaje • Barra de apoyo • Cojín del
asiento • Arnés del asiento • Cinturón de seguridad • Herrajes
1 2
listA dE PiEZAs
hERRAmiEntAs nECEsARiAs
instAlACiÓn
• Desatornillador de cruz Phillips • Llave ajustable
instAlACiÓn dEl tuBO dE mOntAJE – usE lOs hERRAJEs “A”

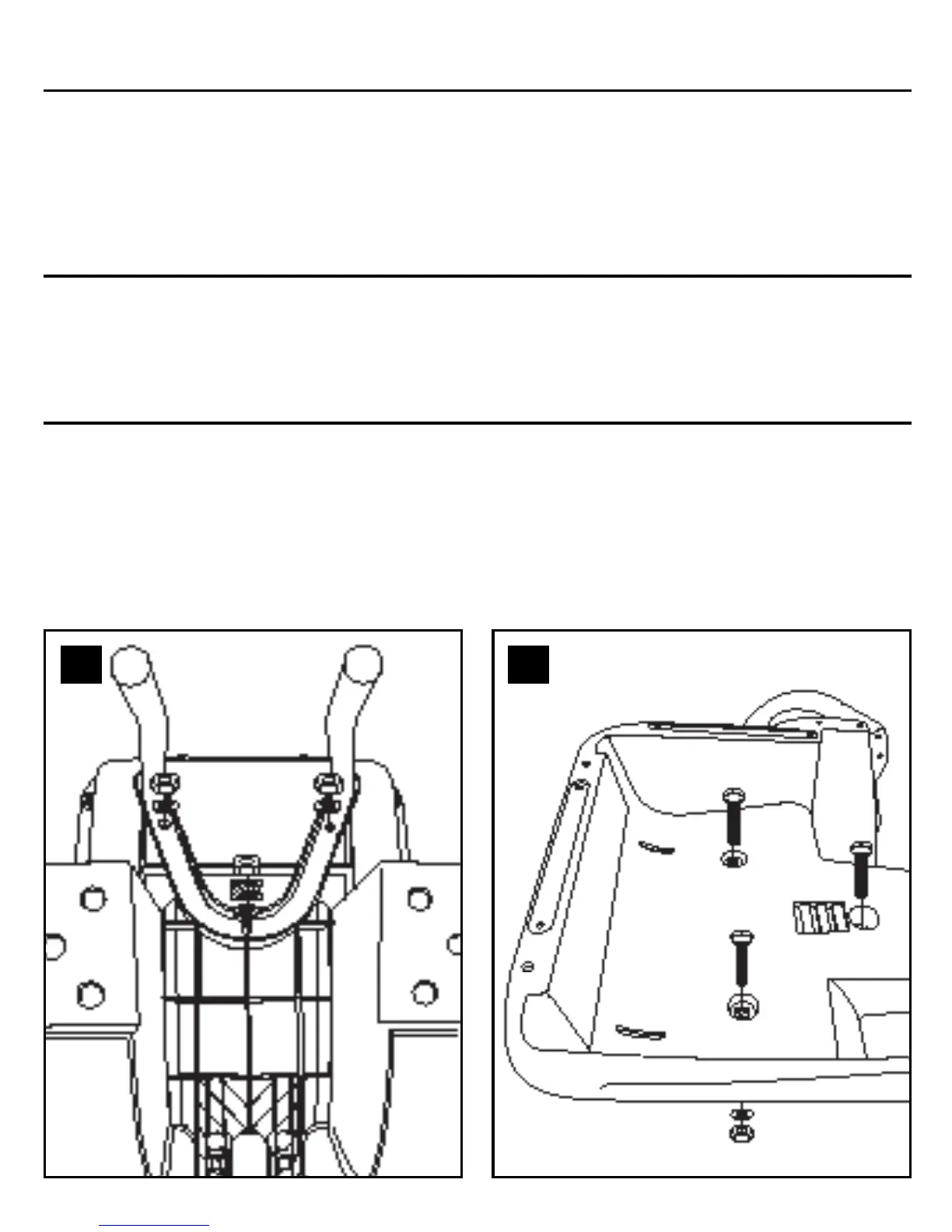

1. Coloque el tubo de montaje sobre el asiento tal como se muestra (Diagrama 1).
2. Deslice cada perno a través de la parte superior del asiento, a través de los agujeros
en el tubo y fíjelos con una arandela y nylock tuerca (Diagrama 2).
