mOntuRA dE POstE dE AsiEntO –
usE lOs hERRAJEs “B”

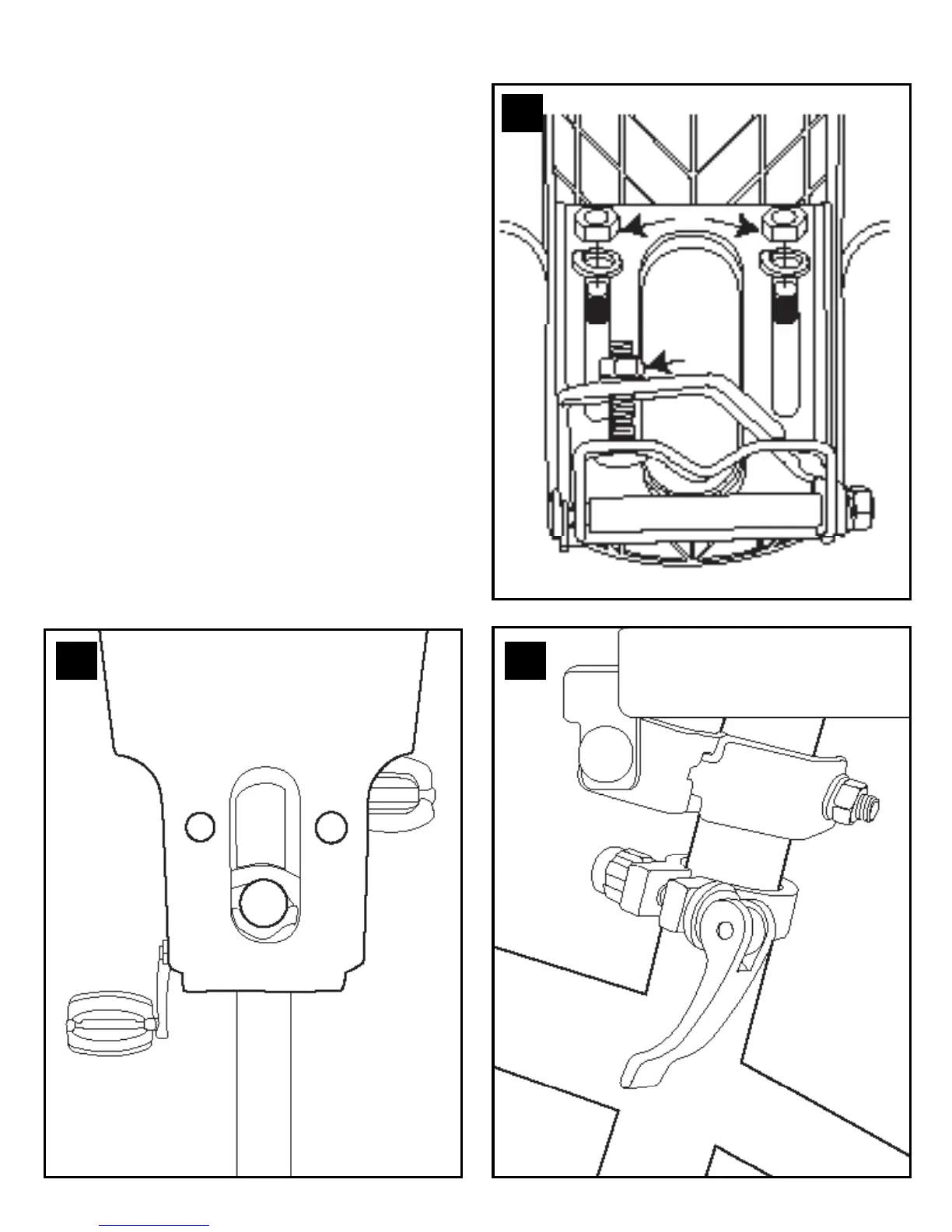

1. Coloque el soporte de montaje sobre el
asiento tal como se muestra (Diagrama 3).
2. Fije cada perno a través del asiento y los
herrajes de montaje y asegúrelos con
arandelas de seguridad y tuercas (A).
CÓmO FiJAR El AsiEntO PARA
niÑOs Al POstE dEl AsiEntO
1. Quite el poste del asiento de la bicicleta.
2. Aoje los herrajes para que el poste del
asiento entre en la abertura (Diagrama 3C).
3. Coloque la montura del poste del asiento
sobre el oricio del poste y vuelva a colocar
el poste del asiento en la bicicleta (Diagrama
4 y Diagrama 5).
4. Apriete el poste del asiento.
5. Apriete la montura del poste del asiento
alrededor del poste del asiento (Diagrama
3B y Diagrama 5).
3
54
B
A
C
