Benelli R1 - Assembly (from packaged carbine); Assembly procedure

14
Montaggio (da carabina imballata)

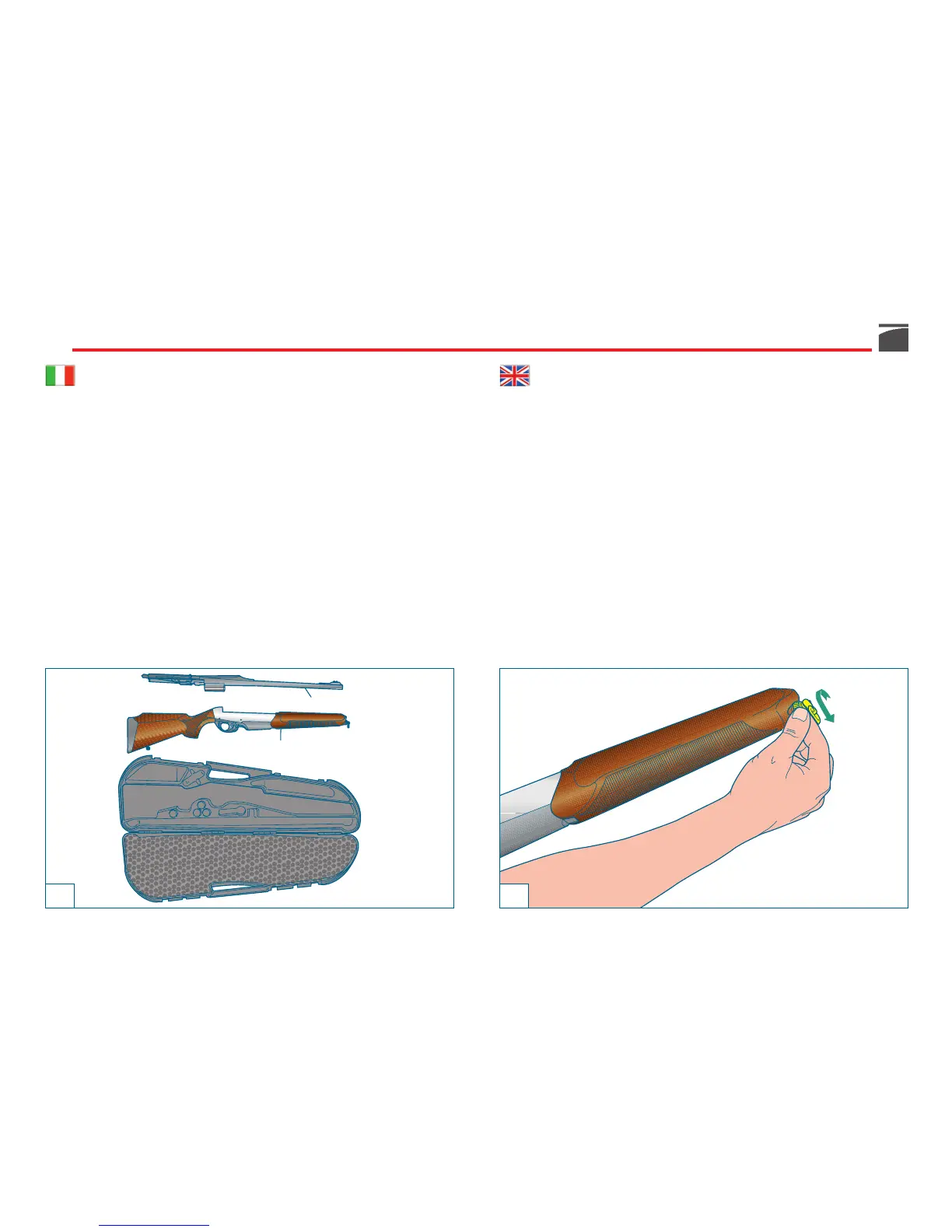

Componenti confezione (fig. 1):
a) gruppo calcio-carcassa-astina
b) gruppo canna-otturatore
Procedura di montaggio
1) Prendere il gruppo calcio-carcassa-astina, svitare il cappellotto
fissaggio astina (fig. 2).
2) Sfilare l'astina facendola scorrere (fig. 3).
3) Impugnare con una mano il gruppo calcio-carcassa-astina e con
l’altra, svitare il cappellotto fissaggio canna (fig. 4).
Assembly (from packaged carbine)
Pieces contained in the package (fig. 1):
a) stock-receiver-fore-end unit
b) barrel-bolt unit
Assembly procedure
1) Unscrew the fore-end cap on the stock-receiver-fore-end unit
(fig. 2).
2) Slide the fore-end out (fig. 3).
3) Hold the stock-receiver-fore-end unit with one hand and with
the other, unscrew the barrel locking cap (fig. 4).
1
b
a
2
