Come cancellare tutti i codici
1 Togliere l’alimentazione dalla scheda del ricevitore
2 Tenere premuto il tasto dell’autoapprendimento e rialimentare il ricevitore: dopo circa 3 secondi il led 1 si accende.
3 Rilasciare il tasto del ricevitore
4 Attendere fino allo spegnimento del led 1. Quando il led si spegne, tutti i codici sono stati cancellati.
Modalità di funzionamento
I modi di funzionamento delle uscite del relè sono tre:
1 Immediato: il relè rimane eccitato finchè persiste il segnale radio, ovvero l’uscita del relè rimane chiusa finché si tiene
premuto il tasto del trasmettitore,
2 Passo-passo: il relè rimane attivato fino ad un successivo comando, ovvero quando si ripreme il tasto del trasmettitore.
3 A tempo: il relè, una volta attivato, rimane eccitato per un tempo programmabile da 3 secondi a 18 ore.
Per selezionare la modalità di funzionamento desiderata impostare i dip-switch 1-2 (canale 1) e 3-4 (canale 2) nel seguente
modo:
Impostazione della modalità di funzionamento immediata e passo-passo
Ogni relè è associato a due dip-switch: dip 1-2= relè 1, dip 3-4= relè 2 (vedi figura 2). Per selezionare la modalità di funziona-
mento immediata posizionare i dip-switch in posizione OFF (modo 1); se invece si desidera selezionare la modalità passo-
passo, posizionare i relativi dip-switch come in modo 2.
Modalità di funzionamento a tempo
Per la programmazione del tempo di eccitazione relè procedere come segue:
1 Togliere l’alimentazione dalla scheda del ricevitore
2 Impostare i due dip-switch relativi al canale desiderato, dip 1-2= canale 1, dip 3-4= canale 2, entrambi in posizione ON,
come in modo 4 (vedere tabella 1). Per impostare in maniera uguale i tempi dei due canali, posizionare tutti e 4 i dip-switch
in posizione ON.
Se si intende eseguire la programmazione del tempo di un solo canale e mantenere la programmazione nel restante
canale, impostare i dip in modo 4 per il canale da programmare, e in modo 3 per il restante canale. Ponendo invece i dip del
restante canale in modo 1 il relativo tempo relè verrà azzerato al termine della programmazione.
3 Alimentare la scheda del ricevitore ai morsetti 5 e 6.
4 Premere il tasto dell’apprendimento e far trascorrere il tempo di programmazione desiderato: una volta scaduto, rilasciare
il tasto dell’apprendimento e memorizzare questo tempo nel modulo memoria. Il tempo appreso è lo stesso di quello di
eccitazione del relè.
NOTA: Una volta selezionato il modo 4, anche per un solo canale, l’unica soluzione possibile che si può effettuare è
l’apprendimento del tempo. Ricordarsi di riportare i dip-switch nelle modalità di funzionamento normale (1, 2 o 3) al
termine della funzione di apprendimento.
Diagnosi della radio
Il ricevitore è provvisto di un led per la diagnosi della radio: l’installatore è, infatti, in grado di rilevare immediatamente se sono
presenti dei disturbi radio che possano influire negativamente sulla portata massima della radio e compromettere il corretto
funzionamento dell’apparecchiatura. Verificare la presenza o meno di interferenze tra una trasmissione e l’altra considerando
la seguente tabella:
Led spento= assenza di disturbi
Led lampeggiante= lieve disturbo
Led sempre acceso= presenza di un forte disturbo
Installazione
Effettuare i collegamenti come da schema. Fornire ai morsetti 5 e 6 la tensione di alimentazione 24Vac/dc alternata o continua
(in questo caso rispettare la polarità, collegando il polo negativo al morsetto 5 e il polo positivo al morsetto 6). Se sono
necessari più ricevitori, posizionarli a 3-4 metri l’uno dall’altro per evitare reciproche interferenze. Posizionare l’antenna lonta-
no da ostacoli e da strutture metalliche, o al di sopra di queste, se collegate a terra. Collegare la presa di terra al morsetto 9
e l’antenna al morsetto 10. L’antenna è necessaria per ottenere le massime prestazioni dall’apparecchio, altrimenti la portata
si ridurrebbe a poche decine di metri. Qualora il cavo in dotazione all’antenna fosse troppo corto, non eseguire giunture, ma
sostituirlo interamente con uno di lunghezza necessaria e con un’impedenza di 50 Ohm (tipo RG58). Il cavo, comunque, non
deve superare i 10 metri di lunghezza.
Avvertenze e consigli
Prima di alimentare la scheda del ricevitore, selezionare la tensione di alimentazione tramite l’apposito jumper di selezione

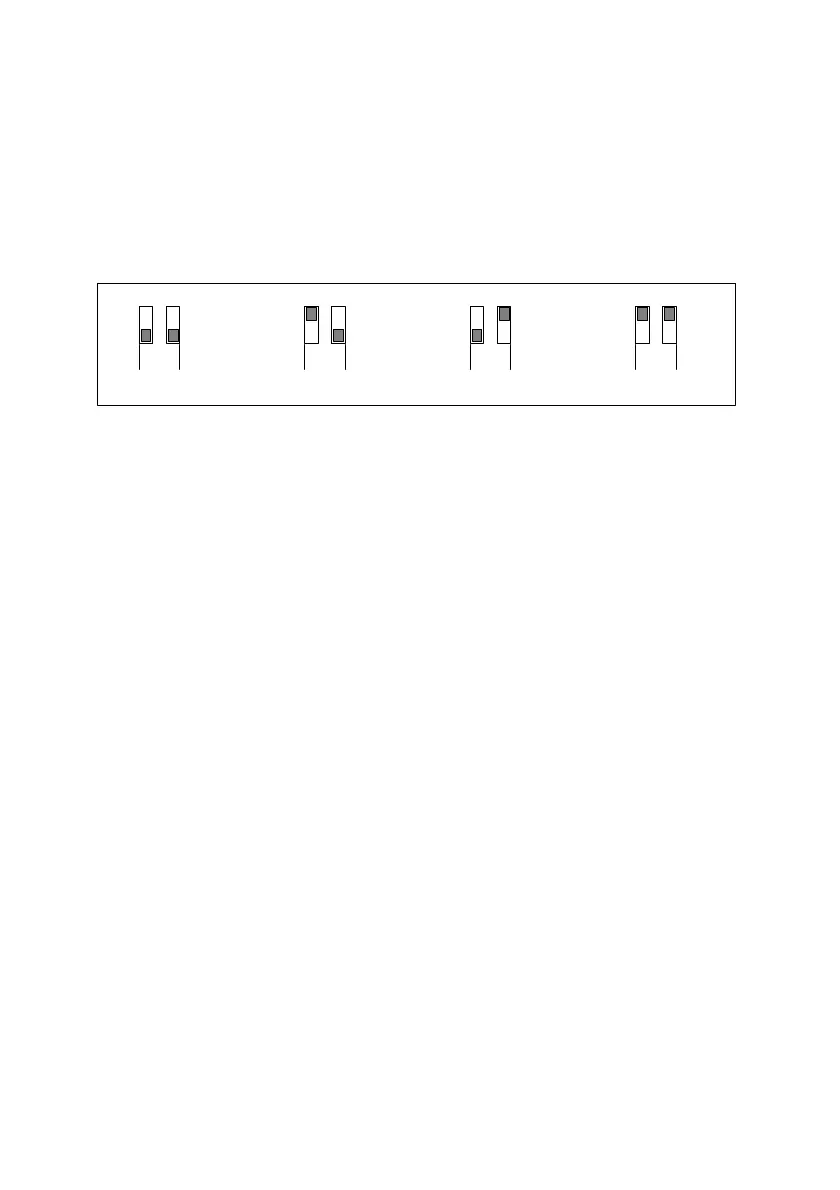

Modo1: Immediato
Off Off
a
Ch.
b
Modo2: Passo-passo
On Off
a
Ch.
b
Modo3: Temporizzato
Off On
a
Ch.
b
Modo4: Programmazione
del tempo in modo3
On On
a
Ch.
b
