tensione di alimentazione. In caso di mancato funzionamento verificare:
• l’alimentazione del ricevitore
• le condizioni della batteria del trasmettitore
• la corretta installazione dell’antenna
• che il led di ricezione radio non sia sempre acceso. In questo caso segnala la presenza di un disturbo molto forte, che può
compromettere il corretto funzionamento del sistema.
• che il led 1 non stia lampeggiando in modo continuato con circa due lampeggi al secondo: in questo caso il modulo
memoria non è connesso o è danneggiato.

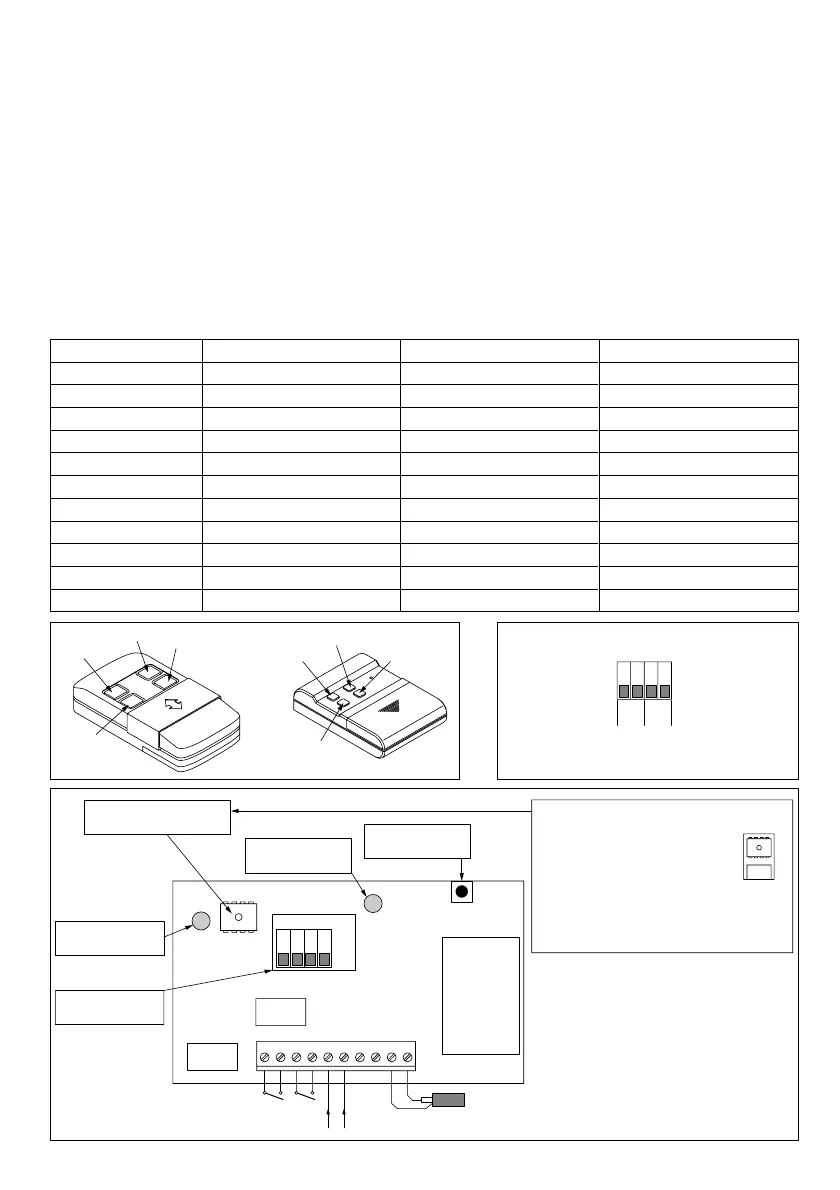

Collegamenti
1,2) Contatto relè 1 (N.A.)
3,4) Contatto relè 2 (N.A.)
5) Alimentazione 24Vac, negativo 24Vcc
6) Alimentazione 24Vac, positivo 24Vcc
9) Massa antenna
10) Segnale antenna accordata
A
B
C
D
A
B
C
D
Trasmettitore
Fig. 1
Fig. 2
Fig. 3
Alimentazione
Colore giallo
LO.M3
Tasto
apprendimento
Led 2
Diagnosi radio
Connettore per la
memoria LO.M3
Modulo memoria
La scheda memorizza tutti i codici dei
trasmettitori appresi dal ricevitore su una
memoria di tipo non volatile EEPROM (non
si perdono i codici anche se manca l’alimen-
tazione).
Nel caso di sostituzione del ricevitore e
utilizzando la stessa memoria, non serve
apprendere di nuovo tutti i codici dei
trasmettitori.
Togliere l’alimentazione dal ricevitore
prima di inserire o disinserire la memoria.
Radio
Importante!
Non agire
sugli organi
di taratura
Led 1
autoapprendimento
Dip-switch
selezione funzioni
Antenna
Calza
Relè
2
Relè
1
12345678910
Relè 2
Relè 1
Caratteristiche tecniche
Frequenza
Tipo di ricevitore
Impedenza antenna
Antenna
Alimentazione
Assorbimento
Codici disponibili
Portata
Numero di canali
Uscita relè
Temperatura di utilizzo
433.92MHz
Superreattivo
50Ohm
Accordata a 433.92MHz
24Vac/dc, ±20%
50mA max.
18 miliardi di miliardi
50-150 metri in spazio libero
1 (LO.R1LCV), 2 (LO.R2LCV)
0.5A, 120Vac - 1A, 30Vdc N.A.
(-10 ÷ +55) °C
433.92MHz
Con filtro SAW a banda stretta
50Ohm
Accordata a 433.92MHz
24Vac/dc, ±20%
50mA max.
18 miliardi di miliardi
80-250 metri in spazio libero
1 (LO.R1WCV), 2 (LO.R2WCV)
0.5A, 120Vac - 1A, 30Vdc N.A.
(-10 ÷ +55) °C
40.665MHz
Quarzato
50Ohm
Accordata a 40.665MHz
24Vac/dc, ±20%
70mA max.
18 miliardi di miliardi
80-250 metri in spazio libero
1 (LO.R1ECV), 2 (LO.R2ECV)
0.5A, 120Vac - 1A, 30Vdc N.A.
(-10 ÷ +55) °C
LO.R1-2LCV LO.R1-2WCV LO.R1-2ECV
On
Off
1234
a
Ch.1 Ch.2
bab
On
Off
1234
