Beninca MARK - Page 24

24

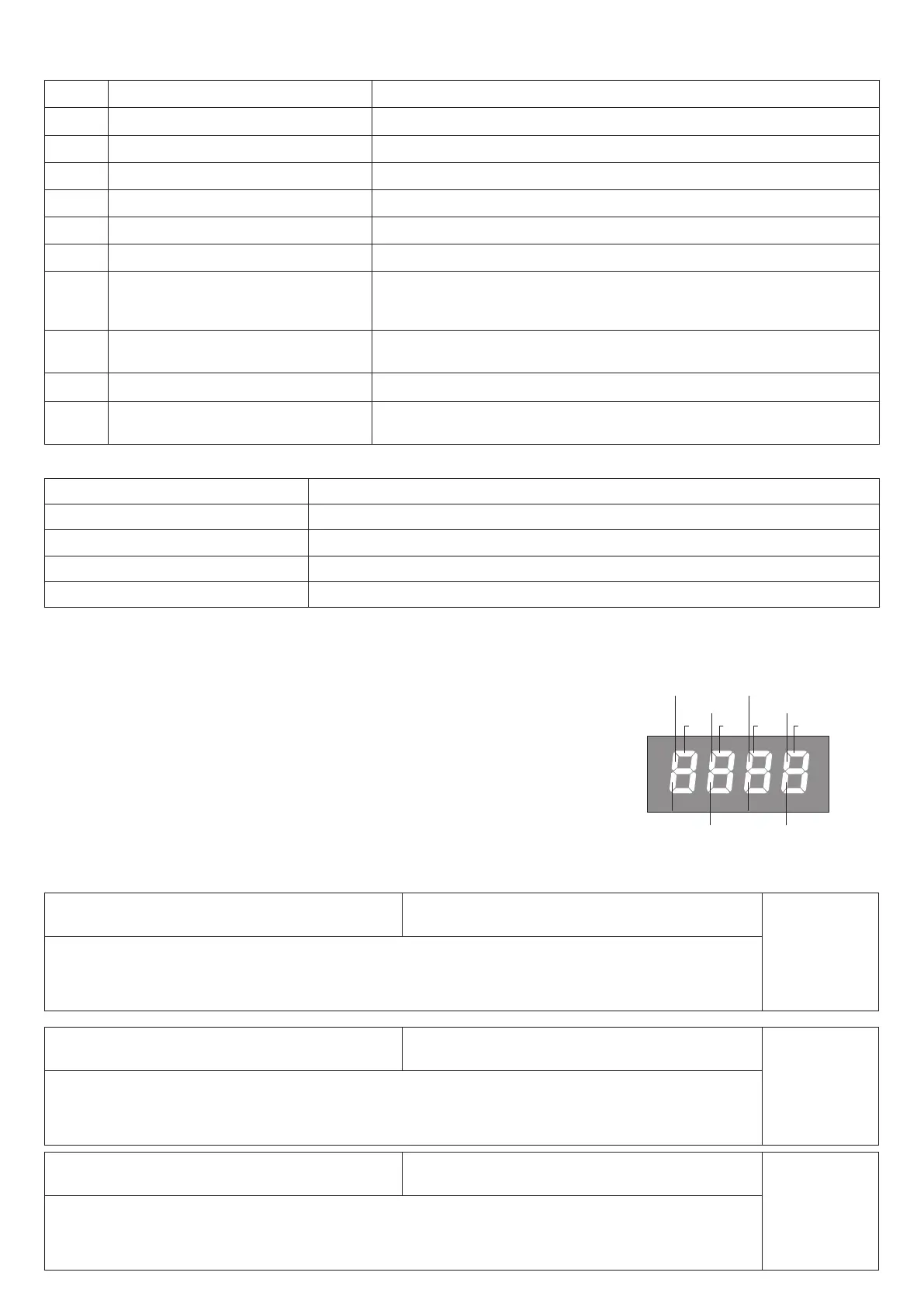

MESSAGGI DI ERRORE
Di seguito sono elencati alcuni messaggi che vengono visualizzati dal display in caso di anomalie di funzionamento:
Err1
errore verifica circuito motore 1 verificare collegamenti motore 1
Err2
errore verifica circuito motore 2 verificare collegamenti motore 2
Enc
errore encoder motore 1 verificare collegamento encoder motore 1
Amp
errore ostacolo verificare presenza di ostacoli sulla corsa dell’anta
OULD
Sovraccarico Motore verificare il corretto funzionamento del motore o la presenza di attriti.
Err4
errore verifica fotocellula PHOTA verificare collegamenti, allineamento fotocellula PHOT A o presenza ostacoli.
Err5
errore verifica fotocellula PHOTC verificare collegamenti, allineamento fotocellula PHOT C o presenza ostacoli.
Err8
Ettore attivazione ingressi
durante la fase di AUTOSET è stato attivato uno degli ingressi di comando
(Open/Close/P.P./Stop). Verificare lo stato degli ingressi e ripetere la procedura
di Autoset.
Thrm
Intervento sensore termico
surriscaldamento dovuto ad ostacoli permanenti. Sbloccare l’anta e verificare
eventuali punti di attrito.
bar
Errore ingresso bordo sensibile Messaggio visualizzato in caso di intervento del bordo sensibile.
esuo
Errore AUTOSET
Finecorsa di apertura non rilevato durante la fase iniziale dell’AUTOSET. verifica-
re la camma di regolazione.
Alcuni malfunzionamenti sono segnalati anche dalla luce di cortesia:
lampeggio Errore termica, errore overload ed errore motore1/motore2
2 lampeggi errore fotocellula apertura e chiusura
3 lampeggi errore test bordo sensibile
4 lampeggi errore encoder
5 lampeggi errore ostacolo/bordo sensibile
DIAGNOSTICA
Durante il normale funzionamento, il display LCD visualizza lo stato degli ingressi e delle
uscite come da schema a fianco. Ad ogni attivazione di un ingresso/uscita corrisponde
l’accensione del relativo segmento del display LCD.
Nota: Il lampeggio del segmento SWC indica che la centrale ha rilevato la posizione di
chiusura della porta tramite sensore di posizione.
PHOT-O
SWC-M1
STOP
SWO-M1 SWO-M2
SWC-M2
PHOT-C
BAR
P.P. PED OPEN CLOSE
12) MANUTENZIONE
Utilizzate la seguente tabella per registrare gli interventi di manutenzione, miglioramento o riparazione effettuati dal tecnico specializzato.
Data _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Firma Tecnico _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Timbro
Descrizione intervento
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Data _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Firma Tecnico _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Timbro
Descrizione intervento
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Data _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ Firma Tecnico _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
Timbro
Descrizione intervento
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
_ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _ _
