ÉMETTEURS D›APPRENTISSAGE À DISTANCE
Si vous disposez d’un émetteur déjà mémorisé dans le récepteur, il est possible d’effectuer un apprentissage à distance par radio (sans
avoir besoin d’accéder à la centrale).
IMPORTANT : La procédure doit être effectuée avec la porte ouverte pendant la pause TCA.
Procédez comme suit :
1 Appuyez sur la touche cachée de l’émetteur déjà mémorisé.
2 Appuyez, dans les 5s, sur le bouton de l’émetteur déjà mémorisé correspondant au canal à associer au nouvel émetteur. Le clignotant
s’allume.
3 Appuyez sur le bouton caché du nouvel émetteur pendant 10s.
4 Appuyez, dans les 5s, sur le bouton du nouvel émetteur à associer au canal choisi à l’étape 2. Le clignotement s’éteint.
5 Le récepteur mémorise le nouvel émetteur et quitte immédiatement la programmation.
MESSAGES D’ERREUR
Vous trouverez ci-dessous quelques-uns des messages qui apparaissent sur l’écran en cas de dysfonctionnement :
Err1
Erreur de vérification du circuit du moteur
erreur 1
vérifier les câblages du moteur 1
Err2
Erreur r de vérification du circuit du
moteur 2
vérifier les câblages du moteur 2
Enc
Erreur de l’encodeur du moteur 1 vérifier le câblage de l’encodeur du moteur 1
Amp
Obstacle vérifier l’absence d’obstacle sur la course de la porte
OULD
Erreur surcharge moteur vérifiez l’absortion du moteur et son usure.
Err4
Erreur de vérification de la photocellule
PHOT A
vérifier les connexions, l’alignement de la photocellule PHOT A ou la présence
d’obstacles.
Err5
Erreur de vérification de la photocellule
PHOT C
vérifier les connexions, l’alignement de la photocellule PHOT C ou la présence
d’obstacles.
Err8
Erreur d’activations des entrées
une des entrées de commande a été activée pendant la phase AUTOSET. Vérifiez
l’état des entrées et répétez la procédure Autoset.
Thrm
Erreur thermique
Surchauffe due à des obstacles permanents. Déverrouillez l’ouvrant et vérifiez
les points de friction.
bar
Barre palpeuse Message affiché en cas d’intervention de la barre palpeuse.
esuo
Erreur AUTOSET
Fin de course d’ouverture non détecté lors l’ouverture en modalité homme mort
pendant la procédure l’AUTOSET.
Vérifiez la cam de fin de course.
Certaines erreurs sont également signalées par la lumière de courtoisie :
1 clignotement
Erreur thermique, Erreur surcharge moteur, erreur moteur 1 ou erreur moteur 2
2 clignotements
Erreur de vérification de la photocellule PHOT OP ou PHOT CL
3 clignotements
Déclenchement de la barre palpeuse.
4 clignotements
Erreur encodeur
5 clignotements
Erreur obstacle

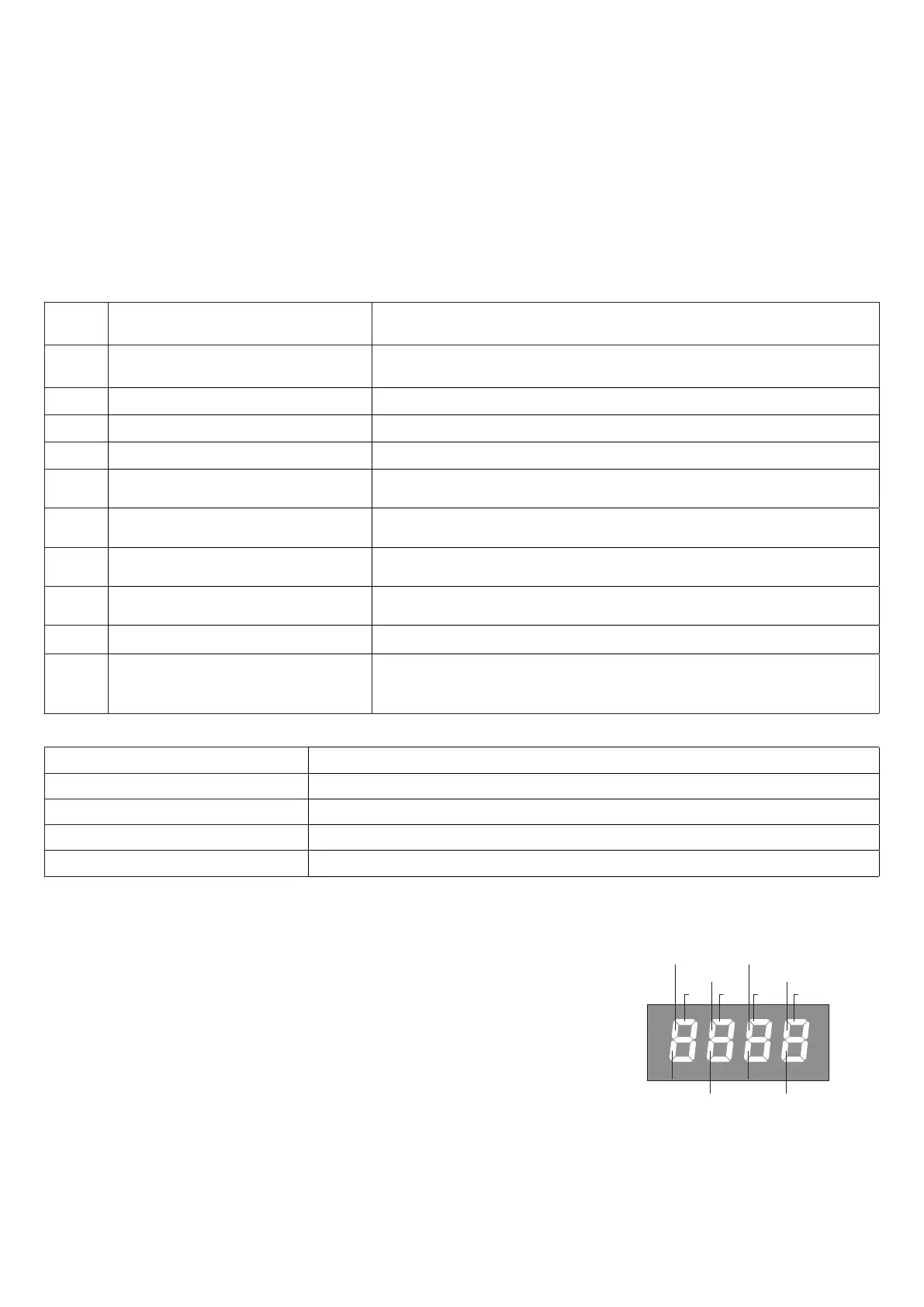

DIAGNOSTIQUE
En fonctionnement normal, l’afficheur LCD affiche l’état des entrées et des sorties comme
indiqué sur le schéma ci-contre. Chaque activation d’une entrée/sortie correspond à
l’allumage du segment correspondant de l’afficheur LCD.
Remarque : Le clignotement du segment SWC montre que la centrale a détecté la posi-
tion de fermeture par le senseur de position (encodeur).
PHOT-O
SWC-M1
STOP
SWO-M1 SWO-M2
SWC-M2
PHOT-C
BAR
P.P. PED OPEN CLOSE
