Zkoušečka napětí s uvedením dvou hodnot vnitřní impedance
obstála ve zkoušce svého provedení/konstrukce při ošetření
rušivých napětí a je (uvnitř technických mezí) schopna rozlišo-
vat provozní napětí od rušivého a zobrazit příslušný přítomný
typ napětí přímo nebo nepřímo.

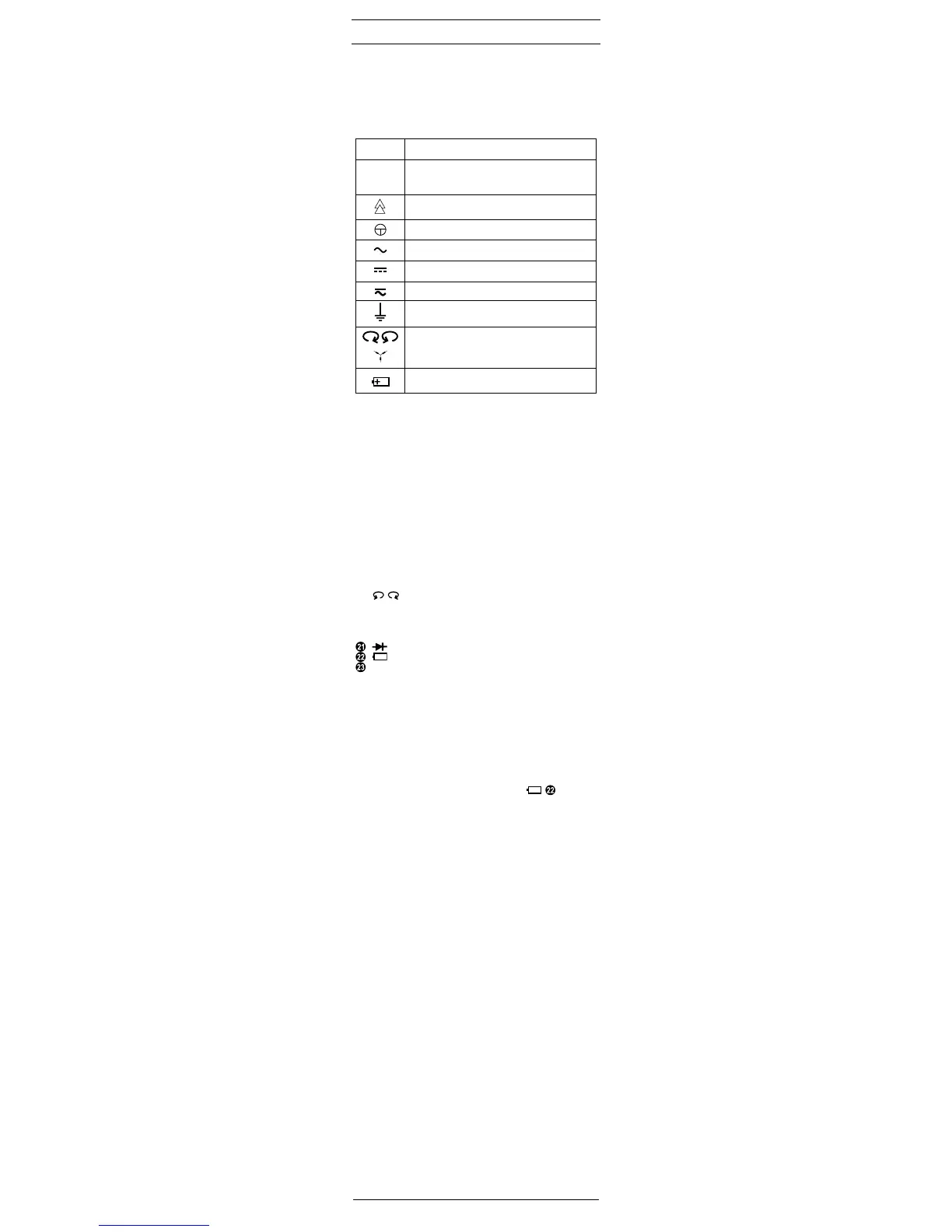

Elektrické symboly na přístroji:
Symbol Význam
Důležité dokumentace!
Symbol znamená, že příručka je popsáno v pří-
ručce, aby se zabránilo vzniku rizik
Přístroj nebo vybavení k práci pod napětím
Tlačítko
Střídavé napětí AC
Stejnosměrné napětí DC
Stejnosměrné a střídavé napětí DC/AC
Země (napětí proti zemi)
Ukazatel směru otáčivého pole; směr otáčivého
pole může být zobrazen jen při 50 popř. 60 Hz
a v uzemněné síti
Tento symbol ukazuje vložení baterií se správ-
nými póly
2. Popis přístroje
1
Ochrana zkušebních hrotů
2
Měřicí hrot L1/-
3
Měřicí hrot L2/+
4
Osvětlení měřicího místa LED
5
Senzor detektoru přetržení kabelu
6
Displeji LC
7
Tlačítko
8
Rukojeť L1
9
Rukojeť s indikacemi L2
J
Stupňová indikace LED
K
Červené LED pro kontrolu vnějších vodičů (zobrazení
fází)
L
Zelené LED ◄LR► ukazatele otáčivého pole (vlevo/vpravo)
M
Žluté LED Ω pro zkoušku průchodnosti (svíticí)/detektor
přetržení kabelu (blikající)
N
Světelný senzor pro osvětlení displeje LC
O -Symbol pro kontrolu vnějších vodičů (zobrazení fází)
P , Symbol ukazatele otáčivého pole (vlevo/vpravo)
Q
Indikační pole napětí (V)/odpor (kΩ)
R
+/- ukazatele polarity
S Druh napětí VDC/VAC (stejnosměrné/střídavé napětí)
T
Indikace frekvence (Hz)
Symbol pro test diod
Symbol u vybité baterie
kΩ Symbol pro měření odporu
3. Funkční zkouška před použitím zkoušečky ke kontrole
absence napětí zařízení (obrázek A)
- Bezprostředně před a po použití zkontrolujte funkci zkou-
šečky napětí!
- Zkoušečka napětí musí jít zapnout následovně:
• Automaticky při přikládání napětí od 6 V na měřicí
hroty L1/-
2
a L2/+
3
.
• Stisknutím tlačítka
7
v indikační rukojeti L2
9
.
• Zkratováním obou zkušebních hrotů L1/-
2
a L2/+
3
.
- Objeví-li se na displeji LC
6
symbol
, musí být
baterie vyměněna.
- K vypnutí dojde automaticky po 10 sekundách.
- Aktivace vlastního zkušebního zařízení (vlastní test):
• Zkratujte zkušební hroty L1/-
2
a L2/+
3
.
• Ke spuštění vlastního zkušebního zařízení asi na 3
sekundy stiskněte tlačítko
7
v indikační rukojeti L2
9
.
• Zazní bzučák, musí být funkční všechny segmenty
displeje LC, všechny LED (kontrolky běhu) rovněž i
osvětlení pozadí a osvětlení měřicího místa.
- Zkoušečku napětí zkontrolujte v rámci známých napěťo-
vých zdrojů, např. na zásuvce 230 V.
- Nepoužívejte zkoušečku napětí, pokud zobrazení napětí,
fází a vibrační motor správně nefungují!
4. Kontrola absence napětí zařízení (obrázek B/C)
Při kontrole zařízení kontrolujete absenci napětí zařízení po-
mocí kontroly zobrazení napětí, zobrazení fází (zobrazení
fází funguje pouze v uzemněné síti se střídavým napětím)
a vibrační motor (vibrační motor se aktivuje zmáčknutím
obou tlačítek). Absence napětí zařízení je zaručena pouze
v případě, že všechny tři zkušební obvody signalizují tuto ab-
senci napětí (zobrazení napětí, fází a vibrační motor).
- Oba měřicí hroty L1/+
2
a L2/-
3
přiložte k měřeným
dílům zařízení.
- Zkoušečka napětí se po přiložení napětí ≥ 6 V samočinně
zapne.
- Velikost přiloženého napětí se zobrazí na stupňové indi-
kaci LED
J
a v digitálním indikačním
6
poli. LED 400 V
stupňové indikace LED
J
zahrnuje napěťové rozpětí AC/
DC 400 V - AC 1000 V/DC 1200 V.
- Střídavá napětí jsou na displeji LC
6
zobrazena symbo-
lem VAC
S
. Navíc se zobrazí frekvence
T
přiloženého
střídavého napětí.
- Stejnosměrná napětí jsou na displeji LC
6
zobrazena
symbolem VDC
S
. Navíc je ukazatelem polarity
R
indi-
kována polarita + nebo - na měřicím hrotu L2/+
3
.
- Za účelem rozlišení vysoko a nízkoenergetických napětí
