DUSPOL
®
digital
44
H

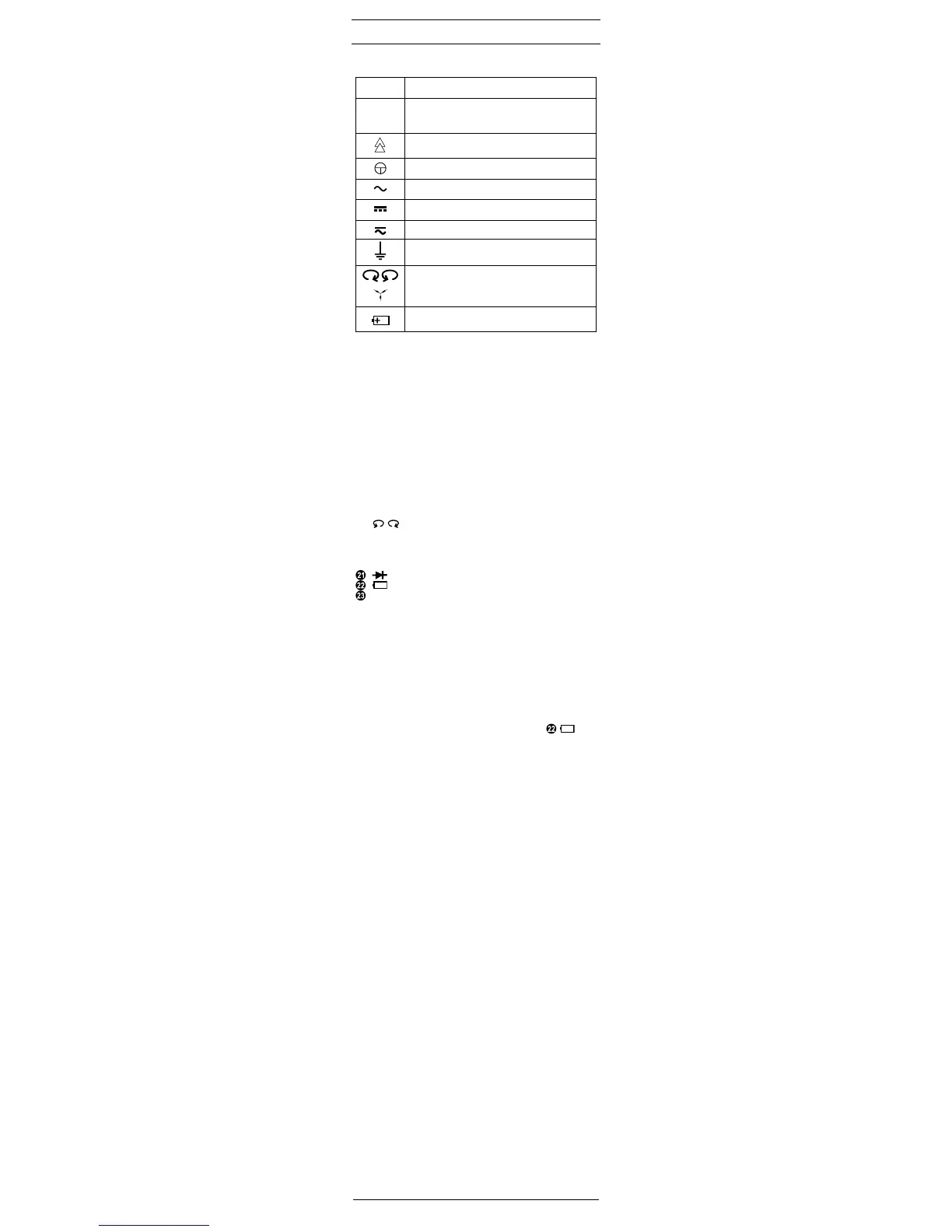

A készüléken található elektromos piktogramok
Ikon Jelentés
Fontos dokumentációt!
A szimbólum azt jelzi, hogy az útmutatóban leírt
kézikönyv, a kockázatok elkerülése érdekében
Készülék vagy felszerelés feszültség alatti
munkához
Nyomógomb
AC váltakozó feszültség
DC egyenfeszültség
DC/AC egyen- és váltakozó feszültség
Föld (feszültség a földhöz)
Fázissorrend-kijelzés; a fázis-forgásirányt csak
50 ill. 60 Hz és földelt hálózat esetén lehet ki-
jelezni
Ez az ikon az elemek irányát mutatja a pólus-
helyes berakáshoz
2. A készülék leírása
1
Mérőtüske-védő
2
L1/- mérőtüske
3
L2/+ mérőtüske
4
LED-es mérőhely-megvilágítás
5
A kábelszakadás-detektor érzékelője
6
LC-kijelzőn
7
Nyomógombok
8
L1 markolat
9
L2 kijelzős markolat
J
LED-es fokozatkijelző
K
piros LED a fáziskijelző-vizsgálathoz
L
A fázissorrend-kijelzés zöld ◄LR► (balos/jobbos) LED-jei
M
sárga Ω LED folytonosság-vizsgálathoz (világítva) / kábel-
szakadás-detektorhoz (villogva)
N
Fényérzékelő az LC-kijelző-megvilágításhoz
O -ikon a fáziskijelző-vizsgálathoz
P , ikon a fázissorrend-kijelzés (balos/jobbos)
Q
A feszültség (V) / ellenállás (kΩ) kijelzőmezője
R
A Polaritás-kijelzés +/- jelei
S VDC/VAC feszültségfajta (egyen-/ váltakozó feszültség)
T
Frekvenciakijelzés (Hz)
Ikon a diódavizsgálathoz
Kimerült elem ikon
kΩ ikon az ellenállásméréshez
3. A használatba vétel előtti felülvizsgálat során a beren-
dezés árammentességének vizsgálata (A kép)
- Közvetlenül a használat előtt és után ellenőrizze le a fe-
szültségvizsgáló működését!
- A feszültségvizsgáló az alábbi módokon bekapcsolható-
nak kell lennie:
• automatikusan, amikor 6 V feletti feszültség van a
2
L1/- és a
3
L2/+ mérőtüskéken.
• a
9
L2 kijelzős markolaton lévő
7
nyomógomb meg-
nyomásával
• a
2
L1/- és
3
L2/+ mérőtüskék rövidre zárásával.
- Amennyiben a
6
LC-kijelzőn megjelenik a ikon,
úgy ki kell cserélni az elemet.
- A kikapcsolás automatikusan történik 10 másodperc után.
- Az önvizsgáló berendezés aktiválása (önteszt):
• Zárja rövidre a
2
L1/- és
3
L2/+ mérőtüskéket.
• A
9
L2 kijelzős markolat
7
nyomógombját tartsa kb.
3 másodpercig lenyomva az önteszt beindításához.
• a berregő megszólal, az LC-kijelző összes szegmen-
sének, az összes LED-nek, valamint a háttér- és mé-
rőhely-megvilágításnak működést kell mutatnia.
- Ellenőrizze le a feszültségvizsgálót ismert feszültségforrá-
sokon, pl. egy 230 V-os dugaljon.
- Ne használja a feszültségmérőt, ha a feszültségmutató, a
fáziskijelző vagy a vibrációs motor nem működik hibátlanul!
4. A berendezés árammentességének vizsgálata
(B/C kép)
A berendezés felülvizsgálatakor vizsgálja meg, hogy a be-
rendezés árammentes-e: ellenőrizze a feszültségmutatót,
a fáziskijelzőt (a fáziskijelző kizárólag földelt váltóáramos
hálózatban működik) és a vibrációs motort (a vibrációs mo-
tor mindkét nyomókapcsoló gomb egyidejű megnyomásá-
val aktiválható). A berendezés kizárólag abban az esetben
árammentes, ha mindhárom vizsgálati kör árammentességet
jelez (a feszültségmutató, a fáziskijelző és a vibrációs motor
egyaránt).
- Tegye rá a
2
L1/+ és a
3
L2/- mérőtüskét a vizsgálandó
berendezés-részekre.
- A feszültségvizsgáló ≥ 6 V feszültség ráadása esetén ma-
gától bekapcsol.
- A rajtuk lévő feszültséget a
J
LED-fokozatkijelző és a
6
digitális kijelzőmező mutatja. A
J
LED-fokozatkijelző
400 V LED-je átfogja a 400 V AC/DC-től 1000 V AC/1200 V
DC-ig terjedő feszültségtartományt.
- A váltakozó feszültségeket a
S
VAC-ikon jelzi a
6
LC-
kijelzőn. Továbbá megjelenik a váltakozó feszültség
T
frekvenciája is.
- Az egyenfeszültségeket a
S
VDC-ikon jelzi a
6
LC-
kijelzőn. Továbbá a
R
polaritás-kijelzőn keresztül kijelző-
dik a
3
L2/+ mérőtüskén lévő + vagy -polaritás.
- Az energiagazdag és energiaszegény feszültségek (pl.
kapacitíve bekapcsolódott zavarfeszültségek) megkülön-
böztetése céljából mindkét nyomógomb megnyomásával
egy feszültségvizsgálón belüli terhelést lehet rákapcsolni
(lásd 5. fejezet)
