L1
8
i L2
9
nie dotykając końcówek L1/-
2
oraz L2/+
3
!
- Próbnik napięcia sprawdzić na prawidłowość działania
bezpośrednio przed użyciem oraz po użyciu go do kontroli
braku napięcia w urządzeniu (zobacz ustęp 3)! Próbni-
ka napięcia nie można używać, jeśli funkcja jednego za
wskaźników lub wielu wskaźników nie działa lub jest nie-
rozpoznawalna! Następnie sprawdzenie powtórzyć przy
pomocy innego próbnika napięcia.
- Przy wyładowanej baterii funkcje próbnika napięcia
ograniczone! Od wartości AC/DC ≥ 50 V kontrola napięcia
przy pomocy świecącej diody zakresów
J
jest możliwa
również bez baterii. Wyświetlacz
6
zostanie włączony od
napięcia AC/DC ≥ 90 V.
- Próbnik napięcia może być stosowany tylko w podanym
zakresie napięcia znamionowego instalacji elektrycznych
do AC 1.000 V/DC 1.200 V!
- Próbnik napięcia może być użyty tylko w obwodach prą-
dowych kategorii przepięcia CAT III do max. 1000 V lub
kategorii przepięcia CAT IV do max. 600 V przewodu
względem ziemi.
-
Urządzenia nie używać przy otwartym schowku na baterie.
- Próbnik napięcia przeznaczony jest do użytkowania przez
wysoko wykwalifikowanych elektryków cechującymi się
niezawodną metodą pracy.
- Świecąca dioda zakresów służy do wyświetlania zakresu
napięcia, ale nie jest przewidziana do celów pomiaru.
- Tworzenie testerem napięcia przez ponad 30 sekund na-
pięcia (maksymakny czas włączenia ED = 30 s)
- Próbnika napięcia nie wolno rozmontowywać!
- Powierzchnię zewnętrzną obudowy próbnika napięcia na-
leży chronić przed zanieczyszczeniami i uszkodzeniami.
- Aby po użyciu próbnika napięcia zabezpieczyć się przed
skaleczeniem należy na jego ostre końcówki nałożyć do
tego celu przewidziane ochraniacze
1
!
- Należy pamiętać, że impedancja (rezystancja wewnętrz-
na) wskaźnika napięcia wpływa na wskazanie wartości
napięcia zakłócającego (podłączenie pojemnościowe lub
indukcyjne)!
W zależności od wewnętrznej impedancji wskaźnika napięcia,
w razie wystąpienia napięcia zakłócającego istnieją różne
możliwości wskazania statusu „występuje napięcie robocze”
lub „nie występuje napięcie robocze”.
Małooporowy wskaźnik napięcia (impedancja < 100 kΩ),
napięcie zakłócające jest tłumione lub obniżane:
W porównaniu z wartością referencyjną 100 kΩ wskaźnik na-
pięcia ze stosunkowo niską impedancją wewnętrzną nie wska-
że wszystkich wartości napięcia zakłócającego przy wartości
pierwotnej powyżej ELV (50 V AC/ 120 V DC). Przy kontakcie
z kontrolowanymi elementami wskaźnik napięcia może tym-
czasowo obniżyć wartości napięcia zakłócającego poprzez
rozładowanie do poziomu poniżej ELV; jednak po usunięciu
wskaźnika napięcie zakłócające ponownie wzrośnie do pier-
wotnej wartości.
Jeśli nie pojawia się wskazanie „występuje napięcie“, zdecy-
dowanie zaleca się zastosowanie urządzenia uziemiającego
przed rozpoczęciem prac.
Wielkooporowy wskaźnik napięcia (impedancja > 100 kΩ):
napięcie zakłócające nie jest tłumione lub obniżane:
W porównaniu z wartością referencyjną 100 kΩ wskaźnik
napięcia ze stosunkowo wysoką impedancją wewnętrzną nie
wskaże jednoznacznie przy występowaniu napięcia zakłóca-
jącego statusu „nie występuje napięcie robocze”. Jeśli wska-
zanie „występuje napięcie” pojawia się przy elemencie, który
jest odłączony od instalacji, zdecydowanie zaleca się poprzez
wykonanie dodatkowych czynności (np.: zastosowanie od-
powiedniego wskaźnika napięcia, który umożliwia rozróżnie-
nie napięcia roboczego od napięcia zakłócającego, kontrola
wzrokowa miejsca odłączenia w sieci elektrycznej itp.) potwier-
dzenie statusu „nie występuje napięcie robocze” kontrolowa-
nego elementu i stwierdzenie, że napięcie wskazywane przez
wskaźnik jest napięciem zakłócającym.
Wskaźniki napięcia, które umożliwiają rozróżnienie napię-
cia roboczego od napięcia zakłócającego:
Wskaźnik napięcia z opcją wskazania dwóch wartości we-
wnętrznej impedancji uzyskał pozytywny wynik kontroli wyko-
nania/ konstrukcji w zakresie obsługi napięcia zakłócającego i
umożliwia (w ramach granic technicznych) rozróżnienie napię-
cia roboczego i napięcia zakłócającego oraz bezpośrednie lub
pośrednie sprawdzenie typu występującego napięcia.

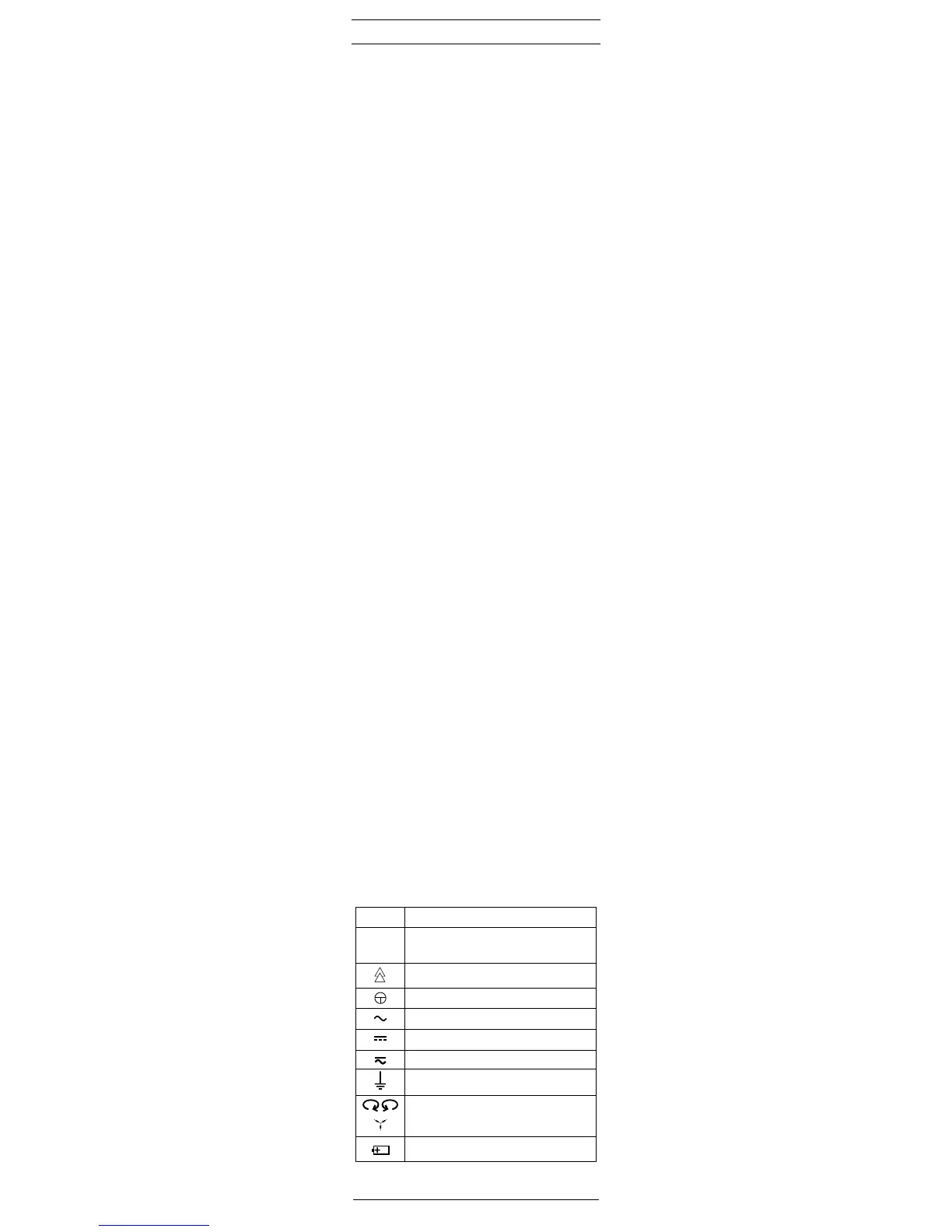

Elektryczne Symbole na urządzeniu:
Symbol Znaczenie
Ważna dokumentacja!
Symbol wskazuje, że podręcznik z instrukcją,
aby uniknąć ryzyka
Urządzenie lub wyposażenie do pracy pod na-
pięciem
Klawisz
AC napięcie przemienne
DC napięcie stałe
DC/AC napięcie stałe/przemienne
Ziemia (napięcie do masy)
Wskaźnik następstwa faz; kierunek następstwa
faz może być pokazywany tylko przy 50 lub 60
Hz i uziemionej sieci
Ten symbol pokazuje ustawienie baterii do wło-
żenia zgodnie z biegunami
