09/ 2009
DUSPOL
®
expert
13

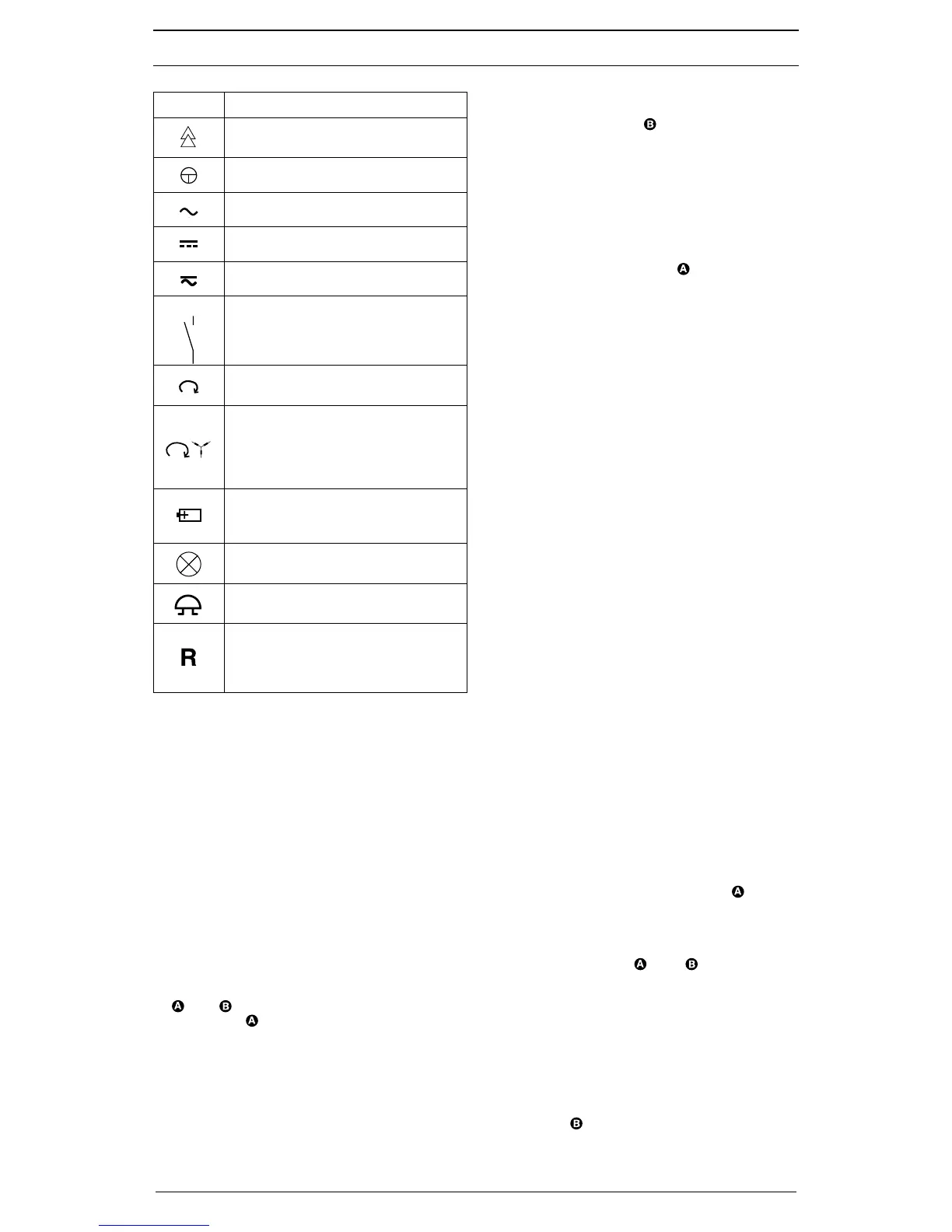

ски символи:
символ значение
Апарати или съоръжения за работа
под напрежение
Бутон
Променлив ток (AC)
Постоянен ток (DC)
Постоянен и променлив ток (DC и AC)
Бутон (активира се ръчно); показва
че съответната индикация се показва
само когато и двата бутона са нати-
снати
Фазова последователност с въртене по
посока на часовниковата стрелка
Индикация за фазова последова-
телност; фазовата последовател-
ност може да се индицира само при
честота 50 или 60 Hz и при заземени
вериги.
Този символ показва вярното поста-
вяне на батериите за да осигурим точ-
ното съединяване на поляритета им.
Сигнална лампа, оптичен сигнал за
проверка на непрекъснатост
Зумер, акустичен сигнал за проверка
на непрекъснатост
Символ за индикация на фаза и
фазова последователност (фазова
последователност с въртене по посока
на часовниковата стрелка)
2. Описание на действието
Тестера DUSPOL
®
expert е двуфазен тестер за напре-
жение съобразно стандарт IEC 61243-3 с визуален
дисплей. Като допълнителни устройства, тестера за
напрежение е екипиран с фазов индикатор, инди-
катор на фазова последователност, осветяване на
измервателната точка и функция за проверка на
наличие на верига. Допълнителни функции - с изклю-
чение на фазовата индикация - останалите функции
се захранват посредством две микро батерии (LR 03/
AAA). Сигнализацията на проверката за непрекъс-
натост е реализирана оптично и акустично. Тестера
за напрежение е предназначен за тест на DC и AC
напрежение в обхват от 12 V до AC 690 V/ DC 750 V.
Той може да бъде използван за извършване на тест
за поляритет на DC напрежение и тест на фаза на
AC напрежение. Тестера за напрежение индицира
фазова последователност в случай че неутралния
проводник е заземен.
Тестера за напрежение включва измервателни сонди
L1 и L2 и съединителен кабел . Измервател-
ната сонда L1 е екипирана с дисплей . Двете
измервателни сонди са предвидени с бутони . Без
натискане на двата бутона, следните степени на
напрежение (AC или DC) могат да бъдат индицирани:
24 V+; 24 V-; 50 V; 120 V; 230 V; 400 V; AC 690 V/DC
750 V. При натискане на двата бутона, тестера за
напрежение превключва на ниско вътрешно съпро-
тивление (потискане индуктивното и капацитивното
напрежение). Така също индикация от 12 V+ и 12 V-
се активира. Освен това, вибриращ мотор (с много
малко тегло) е поставен под напрежение. При прибли-
зително 200 V този мотор се завърта. При повишаване
на напрежението, скоростта на мотора и вибрациите
се повишават, така че посредством ръкохватката на
измервателната сонда L2 може са усетите грубо
стойността на напрежението (230/ 400 V). Продължи-
телността на теста с ниско вътрешно съпротивление
(тест на товар) зависи от стойността на напрежени-
ето се измерва. За да се предотврати прегряване на
тестера, той е екипиран с термична защита (обратна
защита). Посредством обратната защита, скоростта
на вибриране на мотора се намалява.
Осветяването на измервателната точка и на дисплея
може да се активира посредством натискане на бутон
на измервателната сонда L1 . За измерване на
напрежението с бръмчене (двуполюсни измервания),
осветеността се активира с намалена яркост. Акти-
вирането на теста за непрекъснатост може да бъде
започната чрез свързване на късо на двата контактни
елемента .
Вид на дисплея
Системата на дисплея включва високо контактни
високо излъчвателни светодиоди (LED) индици-
ращи DC и AC напрежения на степени от 12; 24; 50;
120; 230; 400; AC 690 V/ DC 750 V. ПОказаните напре-
жения са номинални напрежения. При DC напрежение
индикатора LED също показва поляритет за 12 V и
24 V (виж част 5). Индикатора 12 V LED може да бъде
активиран само след натискане и на двата бутона.
LC дисплей
LC дисплея обслужва теста за фаза на променлив
ток (AC) и индикацията за фазова последователност
при трифазно захранване.
3. Проверка на работата на тестера
- Проверете тестера за напрежение за правилно
функциониране непосредствено преди използ-
ване!
- Проверете всички функции посредством познати
източници на напрежение.
• За теста за DC напрежение използвайте
например акумулаторна батерия за кола.
• За теста за AC напрежение използвайте кон-
такт 230 V.
• Присъединете накъсо двата контактни елек-
трода за да проверите изправната работа
на функцията за проверка на наличие на
верига.
• Проверете състоянието на батериите за инди-
кацията на фазова последователност посред-
ством активиране на осветяването на измер-
вателната точка. Подменете батериите ако е
необходимо.
Не използвайте тестера за напрежение ако не дейст-
ват всичките функции правилно!
Проверете функционирането на LC дисплея
посредством едно полюсно съединяване на контакт-
ния елемент на измервателната сонда L1 към вън-
шен проводник (фаза).
4. Как да тестваме AC напрежения
- Поставяйте контактните елементи на измер-
вателните сонди L1 и L2 непосредствено
срещу съответните точки на устройството което
изпитвате.
- За AC напрежения от 24 V нагоре и при натиснати
и двата бутона (тест на товар) от 12V нагоре,
индикатора LED “плюс” и “минус” и светват.
Освен това, всички LED индикатори светят до
достигнатото ниво на напрежение.
- Когато натискате двата бутона и при прило-
жено напрежение от приблизително 200 V нагоре,
вибриращия мото се завърта в измервателната
сонда L2 . При увеличени на напрежението,
скоростта на мотора се увеличава също.
Моля, бъдете сигурни че докосвате тестера за напре-
жение само за изолираните ръкохватки на измерва-
