Инструкция по эксплуатации
индикатора напряжения
DUSPOL
®
expert
Перед использованием тестера DUSPOL
®
expert
ознакомьтесь с инструкцией по эксплуатации и
обратите особое внимание на требования техники
безопасности!
Содержание:
1. Требования техники безопасности
2. Функциональное описание индикатора напря-
жения
3. Функциональное испытание индикатора
напряжения
4. Как проверить переменное напряжение
4.1 Как проверить фазу переменного напряжения
5. Как проверить постоянное напряжение
5.1 Как проверить полярность постоянного напря-
жения
6. Как проверить направление вращающегося
магнитного поля в сети трехфазного тока
7. Как проверить токопроводящее соединение
(проверка прохождения тока)
8. Технические данные
9. Смена батарей, индикация напряжения бата-
рей
10. Общие рекомендации по техническому обслу-
живанию
11. Защита окружающей среды.
1. Требования техники безопасности:
- При работе с прибором брать его в руки только за
изолированные ручки и и ни в коем случае
не прикасаться к контактным электродам (проб-
никам) !
- Непосредственно перед началом работы: про-
верить все функции индикатора напряжения
(см. раздел 3). Запрещается использовать
тестер при отсутствии одной или несколь-
ких индикаций и при очевидной неготовно-
сти к исполнению соответствующих функций
(IEC 61243-3)!
- На местах использования с высоким уровнем
шума перед началом работы следует убедиться,
что акустический сигнал индикации хорошо слы-
шен.
- Индикатор напряжения должен использоваться
только в диапазоне номинальных напряжений от
12 В до 690 В ≈ и до 750 В =!
- При работе секция для батарей должна быть
закрыта.
- Индикатор напряжения соответствует классу
защиты IP 64 и поэтому может быть использован
в условиях повышенной влажности (конструкция
для внешних условий).
- При проведении испытаний крепко держать
тестер за изолированные ручки и
всеми
ладонями.
- Ни в коем случае не допускать соприкосновения
тестера с источником напряжения продолжитель-
ностью более 30 секунд (максимально допусти-
мая длительность включения ED = 30 с)!
- Индикатор напряжения безукоризненно работает
только в температурном диапазоне от - 10
°
С до
+ 55
°
С при влажности воздуха от 20 % до 96 %.
- Запрещается разборка индикатора напряжения!
- Следует предохранять индикатор напряжения от
загрязнений и повреждений поверхности корпуса.
- Хранить тестер в сухом месте.
- Во избежание травм после использования
тестера его контактные электроды (пробники)
должны быть закрыты прилагаемым кожухом!
Внимание!
После максимальных нагрузок (то есть после изме-
рения 690 В≈/ 750 В= в течение 30 секунд) следует
выдержать паузу продолжительностью 240 секунд!

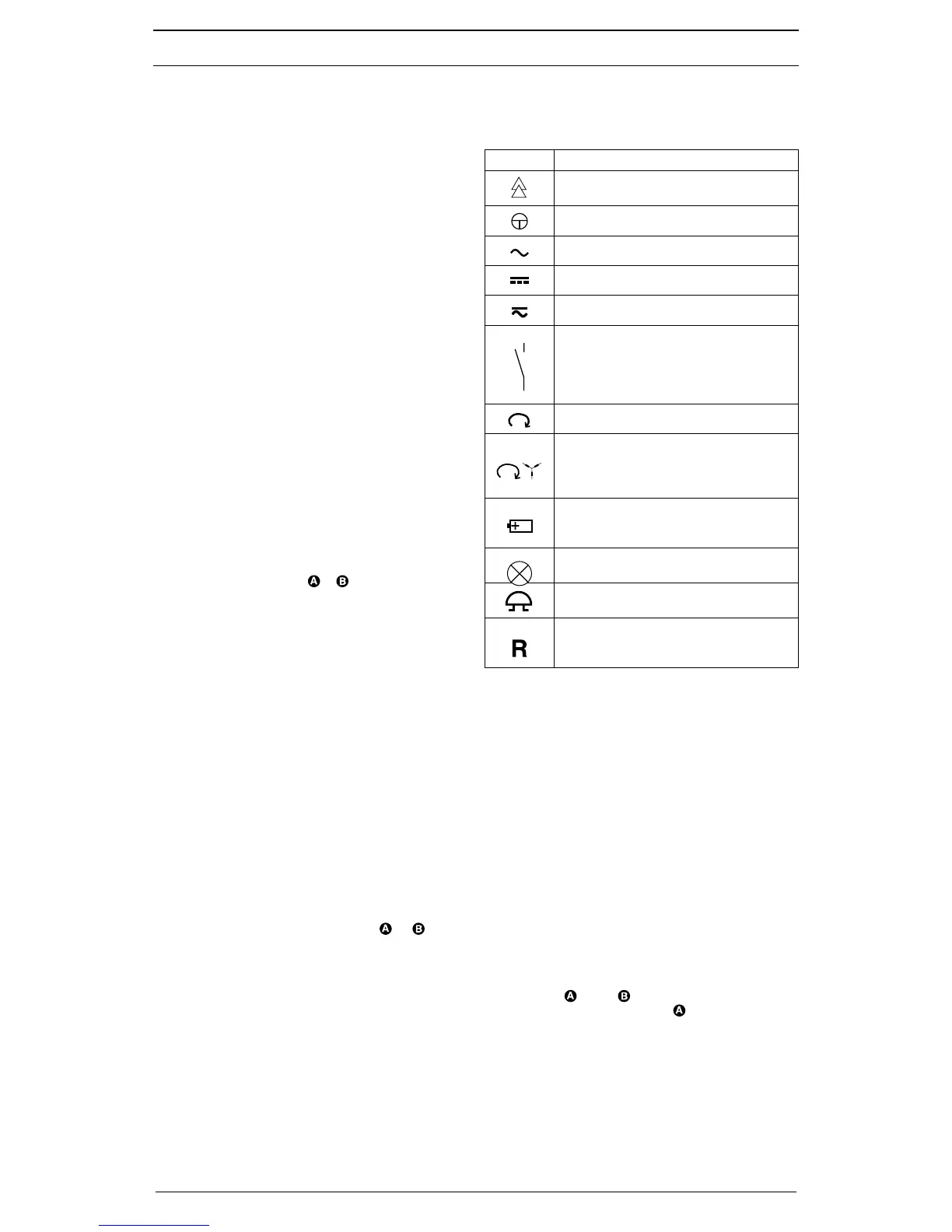

На прибор нанесены электротехнические символы.
Они имеют следующее значение:
Символ Значение
Прибор или оборудование для работы
под напряжением
Клавишный переключатель
Переменный ток
Постоянный ток
Постоянный и переменный ток
Клавишный переключатель (ручной);
символ показывает, что соответствую-
щие индикации возможны только при
нажиме на оба клавишных переключа-
теля
Направление вращения вправо
Индикация направление вращающегося
магнитного поля, выводится только для
частоты 50 или 60 Гц в заземленных
сетях
Данный символ показывает, как следует
правильно вставлять батареи с учетом
полярности
Световой известитель, оптический сигнал
для проверки прохождения тока
Зуммер, акустический сигнал для про-
верки прохождения тока
Символ индикации фазы и направления
вращения магнитного поля (правое вра-
щение)
2. Функциональное описание
Тестер DUSPOL
®
expert является двухполюс-
ным индикатором напряжения в соответствии с
IEC 61243-3 с оптической индикацией. В качестве
дополнительных функций индикатор напряжения рас-
полагает индикацией фаз, индикацией направления
вращения магнитного поля трехфазной цепи, осве-
щением места измерения и устройством испытания
на прохождение. Дополнительные функции – кроме
индикации фаз - питаются двумя микробатарейками
(LR 03/ AAA). Сигнализация во время проведения
проверки прохождения тока производится оптически
и акустически. Прибор предназначен для измерения
постоянного и переменного тока в диапазоне напря-
жений от 12 В до 690 В≈ и до 750 В=. При работе с
постоянным напряжением тестер позволяет произво-
дить определение полярности, а при работе с пере-
менным током – проверку фаз. Тестер показывает
также направление вращения поля в сетях трехфаз-
ного тока, если заземлена нулевая точка.
Индикатор напряжения состоит из измерительных
штифтов L1 и L2 и соединительного кабеля
. Измерительный штифт L1 имеет индикатор-
ную панель . Оба штифта оснащены клавишными
переключателями . Без использования обоих кла-
вишных переключателей возможна индикация сле-
дующих ступеней напряжения: 24 В+, 24 В-, 50 В, 120
В, 230 В, 400 В, 690 B≈/ 750 B=. При нажиме на оба
клавишных переключателя происходит переключение
на более малое внутреннее сопротивление (подавле-
ние индуктивных и емкостных напряжений). При этом
активируется индикация 12 В+ и 12 В-. Кроме того, к
напряжению подключается вибродвигатель (двига-
тель с неуравновешенным ротором). При напряжении
