09/ 2009
DUSPOL
®
expert
21

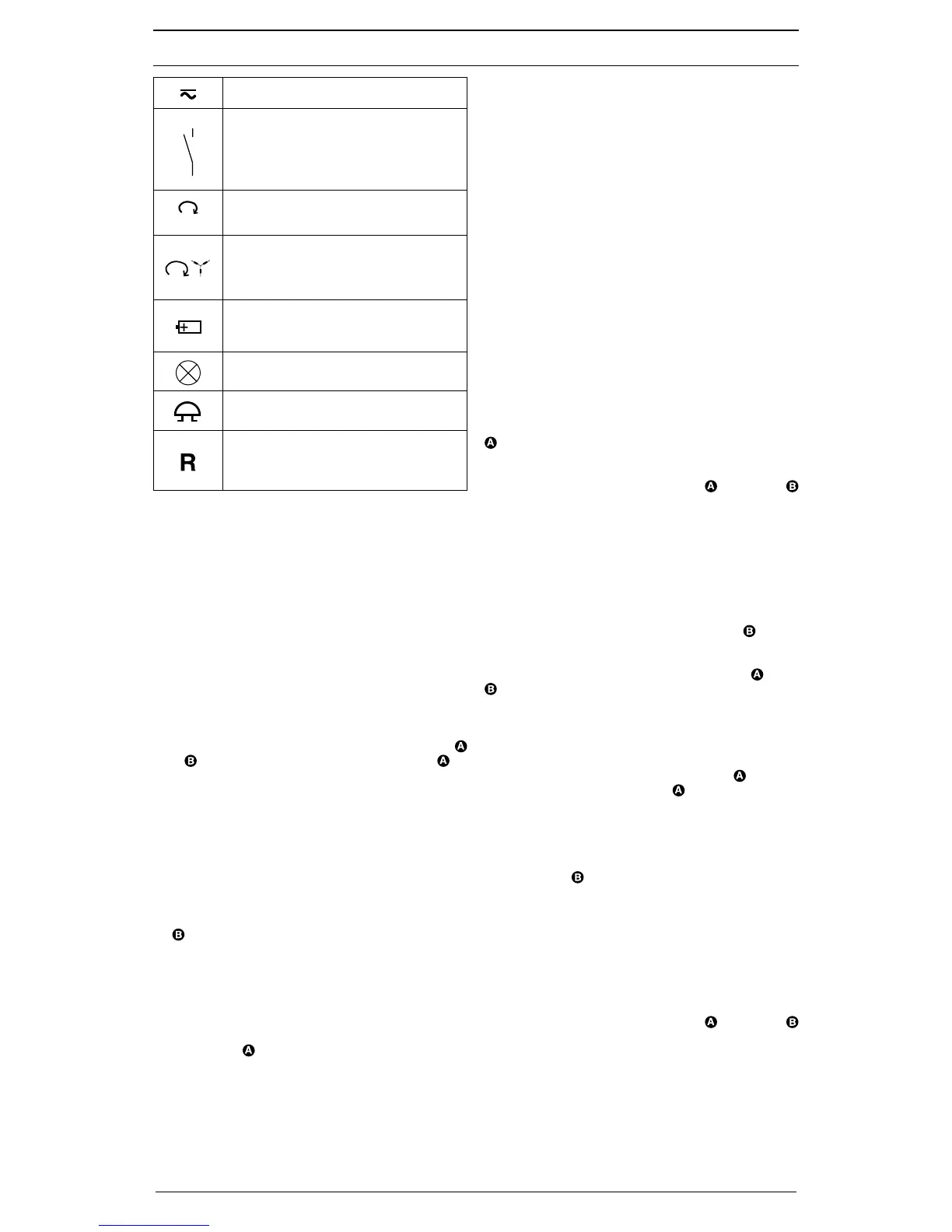

Tasa- ja vaihtovirta (DC ja AC)
Paina nappia (manualisesti); osoittaa
että kyseiset näytöt tapahtuvat vain
molempien painikkeiden samanaikaisella
painamisella
Kiertokentän suunta myötäpäivään
Kiertokentän suunnan näyttö; kiertokentän
suunta voidaan osoittaa vain 50 tai 60
Hz:n maadoitetuissa verkossa
Symboli osoittaa paristojen oikean
asennon, jotta saadaan oikea napaisuus
Merkkivalo, jatkuvuuden tarkistuksen
optinen signaali
Summeri, jatkuvuuden tarkistuksen
akustinen signaali
Symboli vaiheen ja kiertokentän suunnan
näytölle (kiertosuunta myötäpäivään)
2. Toiminnan kuvaus
DUSPOL
®
expert on IEC 61243-3 mukainen
kaksinapainen jännitteenkoestin, jossa on digitaalinen
näyttö. Lisätoimintona, jännitteenkoestin on varustettu
vaiheilmaisulla, vaihejärjestyksen ilmaisulla mittauspisteen
valaistuksella ja toiminnolla jatkuuvuden tarkistamiseksi.
Näiden toimintojen - lukuunottamatta vaiheilmaisua -
toimivuuden varmistamiseksi, jännitteenkoestimessa
on sisäänrakennettu kaksi vaihdettavaa mikroparistoa
(LR03/ AAA). Signaalit (merkinanto) välittyy sekä optisesti
että akustisesti. Jännitteenkoestimella voidaan koestaa
tasa- ja vaihtojännitteitä alueella 12 V ...AC 690 V/ DC
750 V. Sillä voidaan suorittaa napaisuuden koestuksia
tasajännitteellä sekä vaiheen koestuksia vaihtojännitteellä.
Jännitteenkoestin näyttää kolmivaiheverkon kiertokentän
suunnan jos nollapiste on maadoitettu.
Jännitteenkoestin koostuu kahdesta koskettimesta L1
ja L2 sekä yhdyskaapelista . Koskettimessa L1 on
näyttökenttä . Molemmissa koskettimissa on painikkeet
. Jos ei paina molempia painikkeita samanaikaisesti,
seuraavista jännitteistä (vaihto- tai tasajännite) voidaan saada
lukemat: 24 V+; 24 V-; 50 V; 120 V; 230 V; 400 V; AC 690 V/
DC 750 V. Painamalla painikkeita samanaikaisesti,
jännitteenkoestin vaihtaa pienemmälle sisäiselle
vastustukselle (induktiivisten ja kapasitiivisten jännitteiden
vaimentaminen). Tällöin myös näyttämä 12 V+ ja 12 V-
aktivoituu. Lisäksi värisevä moottori saa jännitettä. 200 V: sta
lähtien moottori aloittaa kiertoliikkeen. Kun jännite voimistuu,
moottorin vauhti ja värinä lisäntyy ja koskettimien kahvojen
L2 avulla saadan lukema jännitteestä karkeasti (esim.
230/ 400 V). Laitteen pienemmällä sisäisellä vastustuksella
(kuormitus koestus), koestuksen kesto riippuu mitattavan
jännitteen arvosta.
Ehkäistäkseen jännitteenkoestintä ylikuumenemisesta
laite on varustettu lämpösuojalla (estovalvonta).
Estovalvonnalla värinämoottorin vauhti myös pienenee.
Mittauspisteen valaistus aktivoidaan painamalla
koskettimen L1 painiketta . Kun jännitettä mitataan
hurinalla (kaksinapaisuuden mittaus), valaistus aktivoituu
hämärässä. Jatkuvuuden tarkistuksen valaistuksen
aktivoiminen tapahtuu saattamalla koestuselektrodit
yhteen.
Näyttökenttä
Näyttöjärjestelmä kostuu valodiodeista (LED) jotka
näyttävät vaihto- ja tasajännitteen asteittain lukemilla
12 V; 24 V; 50 V; 120 V; 230 V; 400 V; AC 690 V/
DC 750 V. Näytetyt jännitteet ovat nimellisjännitteitä.
Tasajännitteellä LEDit näyttävät myös napaisuuden 12 V
ja 24 V,( kts. kohta 5.) 12 V:n LED voidaan aktivoida vain
painamalla molempia painikkeita samanaikaisesti.
LCD-näyttö
LCD-näytön avulla koestetaan vaihe vaihtojännitteellä.
Se
näyttää myös kolmivaiheverkon kiertokentän suunnan.
3. Toiminnan tarkistus
- Tarkistakaa jännitteenkoestimen toiminta välittömästi
ennen käyttöä!
- Tarkistakaa kaikki toiminnot käyttäen tunnettuja
jännitelähteitä.
- Käyttäkää tasajännitteen koestukseen esim.
auton akkua ja vaihtojännitteen koestukseen
esim. 230 V:n pistorasiaa.
varmistaaksesi jatkuvuuskoestuksen
toiminnan.
- Tarkista pariston tila ennen vaihejärjestyksen
testaamista aktivoimalla mittapisteen valaistus.
Vaihda paristot tarvittaessa.
Älkää käyttäkö jännitteenkoestinta, elleivät kaikki toiminnot
ole moitteettomassa kunnossa. Tarkistakaa LCD-näytön
toiminta koskettamalla yksinapaisesti koskettimella L1
vaihejohdinta.
4. Näin koestatte vaihtojännitteitä
- Koskettakaa koskettimien L1 ja L2
koestuselektrodeilla (koestuskärjillä) koestettavia
laitteen osia.
- Vaihtojännitteellä 24 V:sta lähtien ja painaessa
molempia painikkeita samanaikaisesti (kuormitus
koestus) 12 V:sta lähtien, LEDit ”plus” ja ”miinus”,
ja syttyvät. Lisäksi kaikki LEDit palavat kunnes
käytetty jännite saavutetaan
- Painaessa molempia painikkeita samanaikaisesti
n. 200 V:n jännitteestä lähtien, värinämoottori
käynnistyy kiertoliikkeellä koskettimen L2 sisällä.
Kuin jännite nousee, myös moottorin vauhti kiihtyy.
Huolehtikaa ehdottomasti siitä, että pidätte
jännitteenkoestinta kiinni vain koskettimien L1 ja L2
eristetyistä koestuskahvoista, ja siitä ettette kosketa
koestuselektrodeja (koestuskärkiä)!
4.1 Näin koestatte vaiheen vaihtojännitteellä
- Vaihejohtimen koestus on mahdollista 230 V:sta
lähtien maadoitetussa verkossa!
- Pitäkää tukevasti kiinni koskettimesta L1 .
- Koskettakaa koskettimen L1 kosketuselektrodilla
(koestuskärjellä) koestettavan laitteen osia.
- Jos LCD-näyttöön ilmestyy symboli ”R”, tässä
laitteen osassa on vaihtojännitteen vaihe.
Huolehtikaa ehdottomasti siitä, ettette koestaessanne
yksinapaisesti vaihejohdinta (vaiheen koestus) kosketa
koskettimen L2 koestuselektrodia (koestuskärkeä)!
Huomio:
LCD-näytön lukeminen voi vaikeutua epäedullisesta
valaistuksesta, suojavaatteista ja eristävistä
sijaintiolosuhteista johtuen.
Huomio:
Jännitteettömyys voidaan todeta vain kaksinapaisella
mittauksella.
5. Näin koestatte tasajännitteitä
- Koskettakaa koskettimien L1 ja L2
koestuselektrodeilla (koestuskärjillä) koestettavia
laitteen osia.
- Vaihtojännitteellä 24 V: sta lähtien ja painaessa
molempia painikkeita samanaikaisesti (kuormitus
koestus) 12 V:sta lähtien, LEDit ”plus” ja ”miinus”,
ja syttyvät. Lisäksi kaikki LEDit palavat kunnes
käytetty jännite saavutetaan.
- Painaessa molempia painonappeja
samanaikaisesti n. 200 V:n jännitteestä lähtien,
värinämoottori käynnistyy kiertoliikkeellä koskettimen
