09/ 2009
DUSPOL
®
expert
26

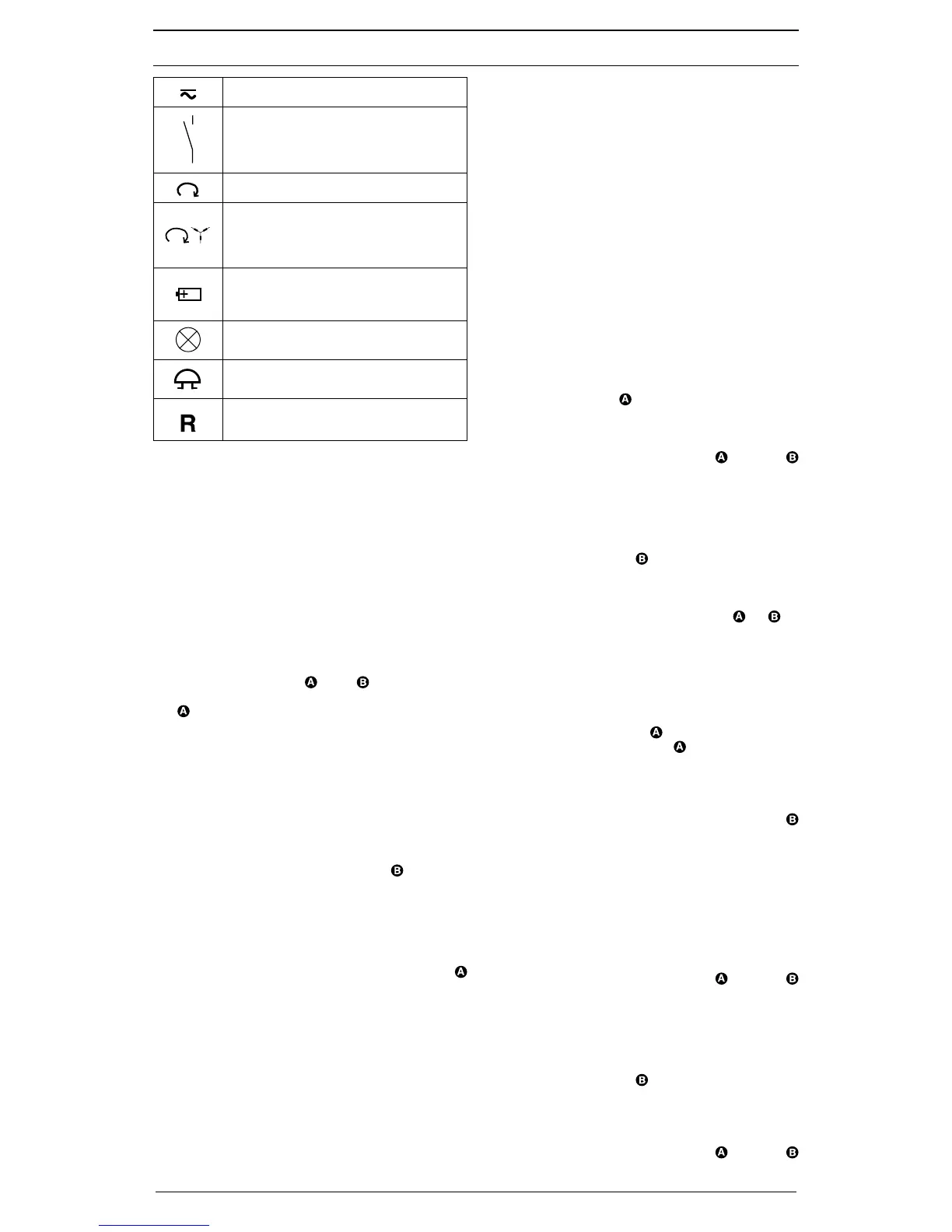

H H
Egyen- és váltófeszültség
Nyomógomb (kéziüzemü); abból a
szempontból, hogy az odatartozó kijelzés
csak mindkét nyomógomb nyomásával
történik.
Forgásirányérzékelö jobbra
Forgásiránykijelzö; a forgásirány csak
50 vagy 60 Hz és egy földelt hálózatban
mutatható ki.
Ez a jelzés mutatja a helyes pólusirányt a
telep behelyezésénél
Világítójelzö, a szakadásvizsgálat optikus
jelzésére.
Hangjelzö, a szakadásvizsgálat akusztikus
jelzésére.
Jelzés fázis- és szakadásvizsgálathoz
(jobbirányú forgás)
2. Müködési leírás:
A DUSPOL
®
expert egy kétpólusú feszültségteszter az
IEC 61243-3 optikus kijelzövel. Kiegészítő berende-
zés gyanánt a feszültségellenőrző egy fáziskijelzővel,
forgómezőirány-kijelzővel, méréshely-megvilágítással
és átvezetés-ellenőrző berendezéssel rendelkezik. A ki-
egészítő berendezéseket - a fáziskijelző kivételével - két
kicserélhető mikroelem (LR 03/ AAA) táplálja. A szaka-
dásvizsgálatnál a jelzés optikusan és akusztikusan megy
végbe. A készülék egyen-és váltófeszültség ellenörzé-
séhez, 12 V és 690 V váltófeszültség (AC)/ 750 V egyen-
feszültség (DC) készült. A készülékkel ellenörizhetö még
az egyenfeszültség polaritása és váltófeszültségnél a
fázis. Mutatja a háromfázisú hálózatban a fáziskövetési
irányt, amennyiben a nullpont földelt.
A feszültségteszter két, L1 és L2 ellenörzörészböl,
valamint egy összekötö kábelböl áll. Az ellenörzörész
L1 egy kijelzöablakkal van ellátva . Mindkét
ellenörzörszen nyomó-gombok találhatók . A nyomó-
gombok megnyomása nélkül a következö feszültségérté-
kek láthatók: (váltó- vagy egyenfeszültség AC/ DC) 24 V+;
24 V-; 50 V; 120 V; 230 V; 400 V; AC 690 V/ DC 750 V.
A két nyomógomb együttes nyomása egy kisebb belsö
ellenállást hoz létre.(mérsékeli az induktiv és kapaci-
tás feszültséget). Itt is egy kijelzés 12 V+ és 12 V – -tól
müködik.. Továbbá tartalmaz egy vibrációs motort, ami
a feszültségre van kötve. Kb. 200 V-tól lép müködésbe.
Emelkedö feszültség növeli a fordulatot és a vibrációt
ugy, hogy a kézben tartott ellenörzörész L2 rezgéséböl
felbecsülhetö a feszültség körülbelüli értéke (pl. 230 V/
400 V). Az ellenörzés tartama a készülék alacsony belsö
ellenállásával (terhelés ellenörzése), a mért feszültség
erösségétöl függ. Hogy a készülék ne melegedjen túl, egy
termikus védelemmel van ellátva. Ez a védelem vonatko-
zik a vibrációs motor fordulatára is.
A méröhelymegvilágítás az ellenörzörész L1
nyomógobjával kapcsolható be. Váltakozó fe-
szültségmérésnél (kétpólusú merésnél is) a világítás
csökkentett fényerövel kapcsol be. A szakadásvizsgáló
rendszer bekapcsolásához érintse össze a két ellenörzö
hegyet .
A kijelzés
A kijelzörendszer erös világítódiódákból áll (LED) , az
egyen-és váltófeszültség lépcsözetesen 12 V-tól; 24 V;
50 V; 120 V; 230 V; 400 V; AC 690 V/ DC 750 V-ig való ki-
jelzéséhez. A megadott feszültség névleges fe- szültség.
Egyenfeszültségnél a LED 12 V és 24 V-nál a polaritást
is jelzi (lásd 5 rész). A 12 V LED müködésbe hozásához
mindkét nyomógombot nyomni kell.
LCD-kijelzö
Az LCD-kijelzö a váltófeszültség fázisellenörzéséhez
szolgál és mutatja a fáziskövetési irányt a háromfázisú
hálózatban.
3. Müködésellenörzés
feszültségteszter müködését!
- Ellenörizze az összes funkciót ismert feszültségforrá-
sokon!
• Az egyenfeszültség ellenörzéséhez pl. egy auto
akkumulátort
• A váltófeszültség ellenörzéséhez pl egy 230 V-os
konnektort
• Csatlakoztassuk a két ellenőrző elektródát az
átvezető-ellenőrzés funkciókontrolljához.
• Ellenőrizzük a méréshely-megvilágítás bekap-
csolásával, hogy funkcióképesek-e az elemek
a forgómezőirány kijelzésére és ha szükséges,
cseréljük ki az elemeket.
Ne használja a készüléket, ha nem müködik minden funk-
ció tökéletesen! Ellenörizze az LCD-kijelzö müködését
úgy, hogy a mérörész L1 ellenörzöhegyét érintse egy
külsö vezetöhöz (fázis).
4. Váltófeszültség ellenörzése
- Helyezze az ellenörzörészek L1 és L2
érintkezötüskéit az ellenörizendö részre.
- Váltófeszültségnél 24 V-tól, mindkét nyomógomb
(terhelésellenörzés) nyomásánál 12 V-tól, együtt vilá-
gít a plusz és minusz LED és . Ezen felül világít
minden LED a mért feszültség értékéig.
- A két nyomógomb együttes nyomásával az
ellenörzörészben L2 , kb. 200 V feszültségtöl
müködésbe lép a beépített vibrációs motor. Növekvö
feszültséggel emelkedik a motor fordulatszáma.
Feltétlenül ügyeljen arra, hogy a müszert használat köz-
ben csak a szigetelt markolatnál fogja meg és az
ellenörzörészen L1 és L2, ne takarja le a kijelzöt és ne
érintse az érint-kezötüskéket!
4.1 A fázis ellenörzése váltófeszültségnél
- A fázisellenörzés 230 V-tól földelt hálózatban lehet-
séges!
- Használat közben csak a szigetelt markolatnál fogja
meg az ellenörzörészt L1 .
- Helyezze az ellenörzörész L1 érintkezötüskéjét
az ellenörizendö helyre.
- Ha az LCD-kijelzö ablakán a «R» jelzés látható, akkor
a váltófeszültség fázisa a mért részen található.
Feltétlenül ügyeljen arra, hogy az egypólusú ellenörzéskor
(fázisellenörzés) ne érintse az ellenörzörész L2
mérötüskéjét!
Megjegyzés:
Az LCD-kijelzö leolvasására hatással lehetnek a
kedvezötlen fényviszonyok, a védöburkolat vagy elszige-
telt helyek.
Figyelem:
A feszültségmentességet csak kétpólusú méréssel lehet
megállapítani!
5. Egyenfeszültség ellenörzése
- Helyezze az ellenörzörészek L1 és L2
érintkezötüskéit az ellenörizendö részre.
- Egyenfeszültségnél 24 V-tól, mindkét nyomógomb
(terhelésellenörzés) nyomásánál 12 V-tól, világít
a plusz vagy a minusz LED. Ezen felül világít
minden LED a mért feszültség értékéig.
- A két nyomógomb együttes nyomásával az
ellenörzörészben L2 , kb. 200 V feszültségtöl
müködésbe lép a beépített vibrációs motor. Növekvö
feszültséggel emelkedik a motor fordulatszáma.
5.1 Egyenfeszültség polaritásának ellenörzése
- Helyezze az ellenörzörészek L1 és L2
érintkezötüskéit az ellenörizendö részre.
