Instrucţiuni de Utilizare
DUSPOL® expert
Înainte de a folosi testerul de tensiune DUSPOL®
expert: se vor citi instrucţiunile de utilizare şi se vor
respecta obligatoriu menţiunile privind măsurile de
siguranţă.
Cuprins:
1. Măsuri de siguranţă
2. Descrierea funcţionării testerului de tensiune
3. Verificarea funcţionalităţii testerului de tensiune
4. Aşa verificaţi tensiunea alternativă
4.1 Aşa verificaţi faza la tensiunea alternativă
5. Aşa verificaţi tensiunea continuă
5.1. Aşa verificaţi polaritatea la tensiunea continuă
6. Aşa verificaţi sensul de rotire al câmpului (suc-
cesiunea fazelor) la reţeaua de curent trifazat
7. Aşa verificaţi continuitatea unui circuit electric
8. Înlocuirea bateriilor
9. Date tehnice
10. Instrucţiuni de întreţinere a testerului
11. Protecţia mediului înconjurător.
1. Măsuri de siguranţă
- La exploatare aparatul se va ţine numai de mânerele
izolate A şi B şi nu se vor atinge electrozii de con-
tact !
- Înainte de folosire: Testerului de tensiune i se va
face proba de funcţionalitate (vezi Capitolul 3). Este
interzisă folosirea testerului de tensiune dacă, una
sau mai multe funcţiuni sunt oprite (defecte), sau
dacă nu se recunoaşte nici o funcţiune (IEC 61243-
3)!
- Dacă aparatul este folosit în locuri în care nivelul
zgomotului este mare, acesta trebuie verificat înainte
de folosire pentru a se putea constata dacă semnalul
sonor al aparatului este perceptibil în acele condiţii
de zgomot.
- Testerul de tensiune poate fi folosit numai până la
valori ale tensiunii nominale cuprinsă între 12 V până
la AC 690 V/ DC 750 V!
- Aparatul nu va fi folosit cu lăcaşul pentru baterii,
deschis.
- Testerul de tensiune corespunde unui grad de
protecţie conform IP 64 şi de acea poate fi folosit şi
în condiţii de umiditate (forma constructivă pentru
mediul exterior).
- În timpul verificărilor, testerul de tensiune se va ţine
cu toată mână de cele două mânere A şi B.
- Testerul de tensiune nu se va ţine mai mult de 30
secunde conectat la reţea (timp maxim de conectare
ED = 30 s)!
- Condiţiile mediului în care testerul de tensiune
efectuează măsurători exacte sunt: temperatura de
la - 10 °C până la + 55 °C şi umiditate de la 20 %
până la 96 %.
- Testerul de tensiune nu are voie să fi demontat!
- Testerul de tensiune se va proteja împotriva
murdăriei şi de asemenea se va evita deteriorarea
suprafeţei carcasei.
- Testerul de tensiune va fi depozitat întrun loc uscat.
- Pentru a proteja electrozii de măsură precum şi pen-
tru evitarea descărcării bateriei, vârfurile de măsură
(electrozii), vor fi acoperiţi cu un înveliş protector.
ATENŢIE:
După încărcare maximă (după o măsurare de 30 secunde
la AC 690 V/ DC 750 V) aparatul trebuie să aibe o pauză
d 240 secunde!

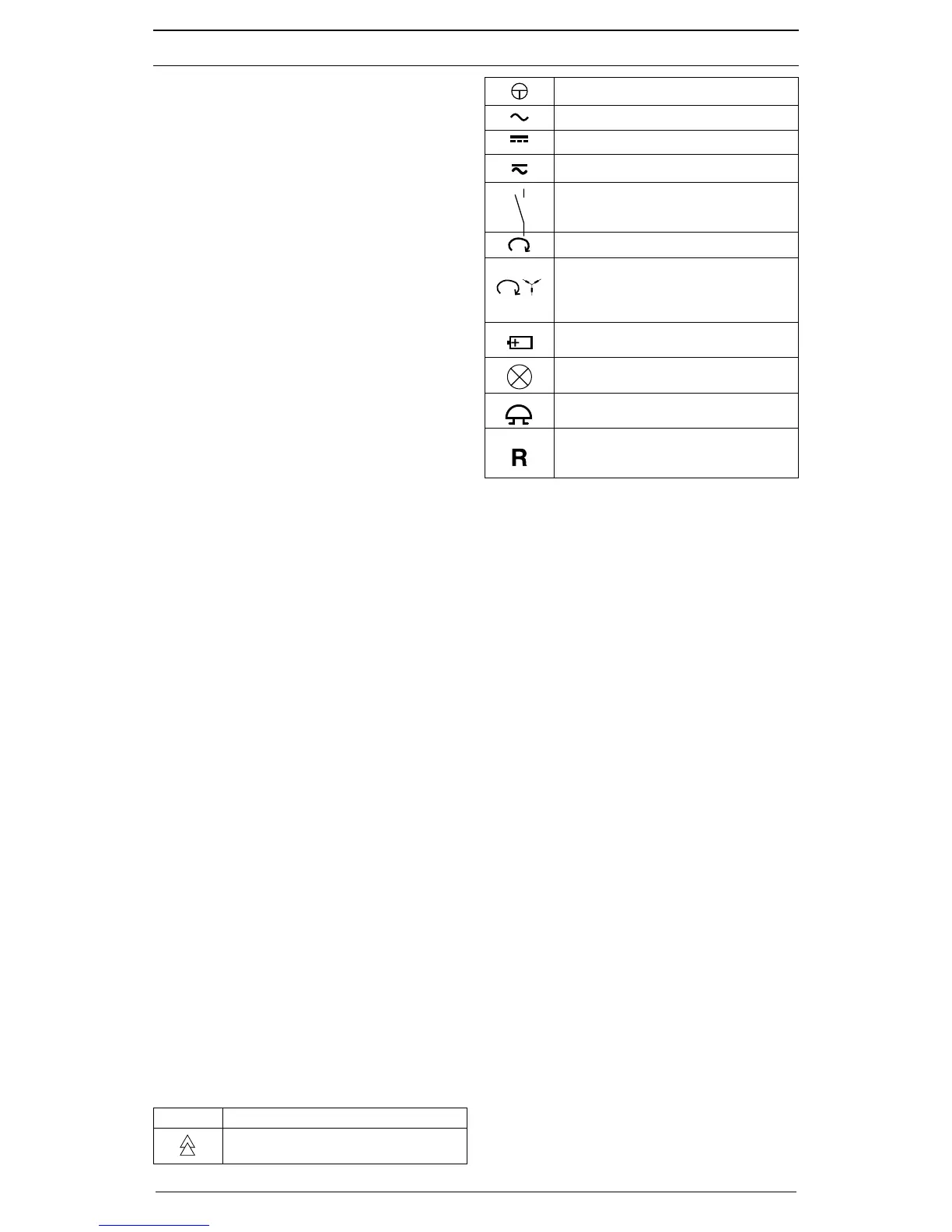

Pe aparat sunt inscripţionate simboluri electrice:
Simbol Semnificaţie
Aparat sau dotare pentru exploatare sub
tensiune
Activare prin buton
Curent alternativ
Curent continuu
Curent continuu şi alternativ
Buton (acţionat manual); atrage atenţia
aparatul funcţionează numai dacă sunt
apăsate ambele butoane
Sens de rotaţie spre dreapta
Sensul de rotaţie al câmpului: sensul de
rotaţie al câmpului poate  aşat numai la
o reţea cu pământare şi la o frecvenţă de
50 Hz respectiv 60 Hz
Acest simbol indică modul de montare al
bateriilor pentru o polaritate corectă
LED, semnal optic la examinarea
continuităţii
Indicator acustic pentru măsurarea
continuităţii
Simbol pentru testarea fazelor monopolare
şi pentru indicarea succesiunii fazelor
(sensul de rotaţie spre dreapta)
2. Descrierea funcţionării testerului de tensiune
DUSPOL® expert este un tester de tensiune bipolar cu
afişaj optic, conform IEC 61243-3. Ca şi dotare, testerul
de tensiune conţine testarea fazelor, indicarea succesi-
unii fazelor, iluminarea zonei de măsurare şi măsurarea
continuităţii. Dotările în afară de indicatorul de faze - sunt
deservite de două baterii (LR 03/ AAA). Semnalizarea la
examinarea continuităţii, se face optic şi acustic. Aparatul
poate fi folosit atât pentru tensiune continuă cât şi pentru
tensiune alternativă dar numi la tensiuni cuprinse între
12 V până la AC 690V/ DC 750 V. Cu acest aparat, la
tensiune continuă se poate efectua verificarea polarităţii
iar la tensiune alternativă, verificarea fazelor. La o reţea
de curent trifazat, dacă punctul neutru este legat la
pământare, aparatul indică sensul de rotire al câmpului.
Testerul de tensiune constă din butoanele de control L1
A şi L2 B şi un cablu de legătură . Butonul de control
L1 A are un câmp de indicare . Ambele butoane de
control sunt prevăzute cu butoane de apăsare . Dacă
nu sunt activarea ambele butoane de apăsare, pot fi indi-
cate următoarele trepte de tensiune (AC sau DC): 24 V+;
24 V-; 50 V; 120 V; 230 V; 400 V; AC 690 V/ DC 750 V.
Prin activarea ambelor butoane se comută rezistenţa
interioară pe o treaptă inferioară (tensiunea inductivă
şi capacitivă va fi diminuată). Cu această ocazie va fi
activată şi indicarea a 12 V+ şi 12 V-. În continuare va
fi legat la tensiune un motor cu vibraţii care va fi pus în
mişcare începând de la cca 200 V. O dată cu mărirea
tensiunii se măreşte şi nr. de rotaţii şi totodată şi numărul
de vibraţii ale acestuia, astfel încât prin mânuirea teste-
rului L2 B se poate face o estimare grobiană a mărimii
valorii tensiunii (de ex. 230 V/ 400 V). La o rezistenţa
interioară redusă a aparatului (probă de sarcină), durata
examinării depinde de mărimea tensiunii de măsurat.
Pentru ca aparatul nu se încălzească inadmisibil de
tare, acesta este prevăzut cu o protecţie termică. La
această reglare a temperaturii, scade şi nr. de rotaţii ale
motorului cu vibraţii.
Iluminarea zonei de măsurare poate fi activată în mânerul
de control L1 A, prin acţionarea butonului de apăsare .
La măsurarea tensiunii cu ondulaţii (măsurare bipolară)
iluminarea zonei de măsurare va avea intensitate
scăzută. Activarea verificării continuităţii se poate face
prin intersectarea electrozilor de contact .
Câmpul de inserare
Sistemul de inserare constă în diode luminoase (LED)
care indică tensiune continuă şi alternativă, în trepte:
