09/ 2009
DUSPOL
®
expert
52
S S

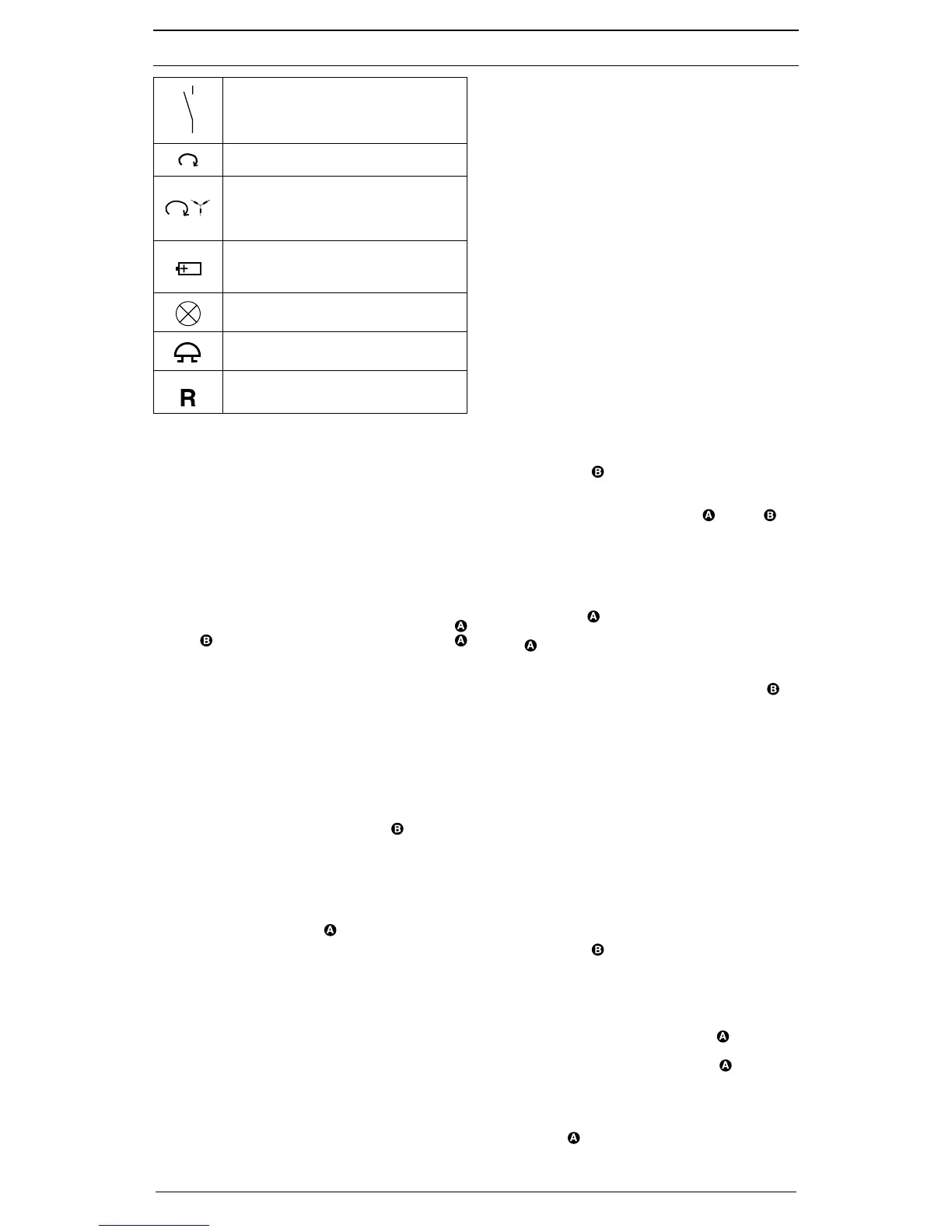

Tryckknapp (handmanövrerad); syftar på
att motsvarande visning bara sker när
båda knapparna är intryckta
Medurs
Fasföljdsvisning; visning kan bara ske vid
50 resp. 60 Hz och i ett jordat nät
Denna symbolen visar polriktig placering
av batterierna
Ljussignal, optisk signal vid
genomgångsprovning
Summer, akustisk signal vid
genomgångsprovning
Symbol för faser- och fasföljdsvisning
(högerrotation)
2. Funktionsbeskrivning
DUSPOL
®
expert är en 2-polig spänningsprovare enligt
IEC 61243-3, med optisk indikering. Spänningsprovaren
har fasindikering, fasriktningsvisning, mätställebelysning
och genomgångsprovning. Funktionerna - utom fasindi-
kering - matas med två utbytbara batterier (LR 03/ AAA).
Signaliseringen vid genomgångsprovning sker optiskt och
akustiskt. Provaren är tillverkad för lik- och växelspän-
ningsmätning i området 12 V till AC 690 V/ DC 750 V.
Den har polaritetsindikering vid likspänningsmätning och
vid växelspänningsmätning fas- och fasföljdsindikering.
För visning av fasledare och fasföljden i ett trefasnät
måste stjärnpunkten vara jordad.
Spänningsprovaren består av två testprober L1
och L2 och förbindningskabel . Testprobe L1
har ett visningsfält . Båda testproberna är försedda
med tryckknappar . Utan att trycka in knapparna
kan man mäta och visa följande spänningssteg (AC
eller DC) 24 V+; 24 V-; 50 V; 120 V; 230 V; 400 V;
AC 690 V/ DC 750 V. När knapparna trycks in kopplas
spänningsprovaren om till en lägre ingångsresistans
(undertryckning av induktiva och kapacitiva spänningar).
Härvid blir också visning av 12 V+ und 12 V– aktiverad.
Vidare läggs en vibrationsmotor (motor med obalans)
under spänning. Från ca 200 V börjar denna att rotera.
Med stigande spänning, ökar varvtalet och vibrationen
så att en grov uppskattning av spänningsnivån (t.ex.
230/ 400 V) kan göras med testproben L2 . Tiden, hur
länge mätning med lägre ingångsresistans (lastprovning)
kan göras, är beroende av spänningen som mäts. För att
spänningsprovaren inte skall värmas upp otillåtet mycket
finns ett inbyggt termiskt skydd. När skyddet aktiveras
sjunker vibrationsmotorns varvtal.
Mätobjekts- och displaybelysningen aktiveras med ett tryck
på knappen i testproben L1 .
Vid spänningsmätning
med vågform (2-polig fasmätning) tänds belysningen till
en lägre nivå. Aktivering av genomgångsprovning görs
genom att de två provspetsarna kortsluts med varandra.
Visningsfältet
Visningsfältet består av kontrastrika lysdioder (LED) ,
som visar lik- och växelspänning i steg om 12 V; 24 V;
50 V; 120 V; 230 V; 400 V; AC 690 V/ DC 750 V. Vid de
angivna spänningarna handlar det om märkspänningar.
Vid likspänning visar LED för 12 V och 24 V även
polariteten (se avsnitt 5). Aktivering av 12 V LED är bara
möjligt när båda tryckknapparna trycks in.
LCD-visning
LCD-displayen visar fasen vid växelspänningsmätning
och fasföljdsriktningen vid trefasmätning.
3. Funktionsprovning
- Innan mätning skall spänningsprovarens funktion
testas!
- Testa alla funktioner på kända spänningskällor.
• Använd för likspänningsprovning t.ex. ett
bilbatteri.
• Använd för växelspänningsprovning t.ex. ett
230 V vägguttag.
• Koppla ihop de båda testelektroderna med
varandra för funktionskontroll av genomgångs-
provningen.
• Testa batterikonditionen för fasriktningsvisningen
genom att koppla in mätställebelysningen. Om
nödvändigt byt batterierna.
Använd inte spänningsprovaren om inte alla funktioner
fungerar felfritt!
Tests LCD-displayens funktion genom att 1-poligt an-
sluta testproben L1 A på en fasledare.
4. Så provas växelspänning
- Anslut testelektroderna (provspetsarna) på
anläggningsdelen som skall provas!
- Vid växelspänning från 24 V, när båda
tryckknapparna trycks in (lastprovning) från 12 V,
lyser plus- och minus LED och . Därutöver lyser
alla LED till stegvärdet på den pålagda spänningen.
- När de båda tryckknapparna trycks in, startar i
testproben L2 vibrationsmotorn vid en spänning
från ca 200 V. Med stigande spänning ökar varvtalet.
OBSERVERA att bara greppa spänningsprovarens
isolerade handtag på testproberna L1 och L2 , att
displayen inte döljs och att inte beröra testelektroderna!
4.1 Så provas fasledare vid växelspänning
- Provning av fasledare är möjligt från 230 V i jordade
nät.
- Greppa helt om det isolerade handtaget på
testproben L1 .
- Anslut testelektroden (provspetsen) på testproben
L1 till anläggningsdelen som skall provas!
- När ”R”-symbolen lyser på LCD-displayen , är
proben ansluten till en fasledare vid växelspänning.
VARNING Berör inte provspetsen på testproben L2 vid
1-polig mätning!
OBS:
Visningen på LCD-displayen kan påverkas av dåliga
ljusförhållanden, skyddsklädsel och av mätplatsens
isolationsförhållande!
OBS!
Det går endast att fastställa att systemet är spänningsfritt
genom 2-polig mätning.
5. Så provas likspänning
- Anslut testelektroderna (provspetsarna) på
anläggningsdelen som skall provas!
- Vid likspänning från 24 V, när båda tryckknapparna
trycks in (lastprovning) från 12 V, lyser plus-
eller minus-LED . Därutöver lyser alla LED till
stegvärdet på den pålagda spänningen.
- När de båda tryckknapparna trycks in, startar i
testproben L2 vibrationsmotorn vid en spänning
från ca 200 V. Med stigande spänning ökar varvtalet.
5.1 Så provas polariteten vid likspänning
- Anslut testelektroderna (provspetsarna) på
anläggningsdelen som skall provas!
- Lyser plus-LED är testproben L1 ansluten till
pluspolen.
- Lyser minus-LED är testproben L1 ansluten till
minuspolen.
6. Så provas fasriktning i trefasnät
Den nödvändiga hjälpspänningen levereras av den i test-
elektroden L1 inbyggda spänningsförsörjningen (2 x
1,5 V - batteri). Innan mätningen påbörjas; testa batteri-
konditionen genom att koppla in mätställebelysningen.
