Über die Pfeiltasten wählen Sie die Zeiteingabe
von Segment 01 an (blinkt währenddessen). Über
die / Tasten stellen Sie die Segmentzeit
(6:00 Stunden) ein. Für große Werteänderungen
halten Sie die
Taste bzw. gedrückt. Nach
Betätigen der rechten Pfeiltaste stellen Sie die
Endtemperatur des Segments (550°C) ein.

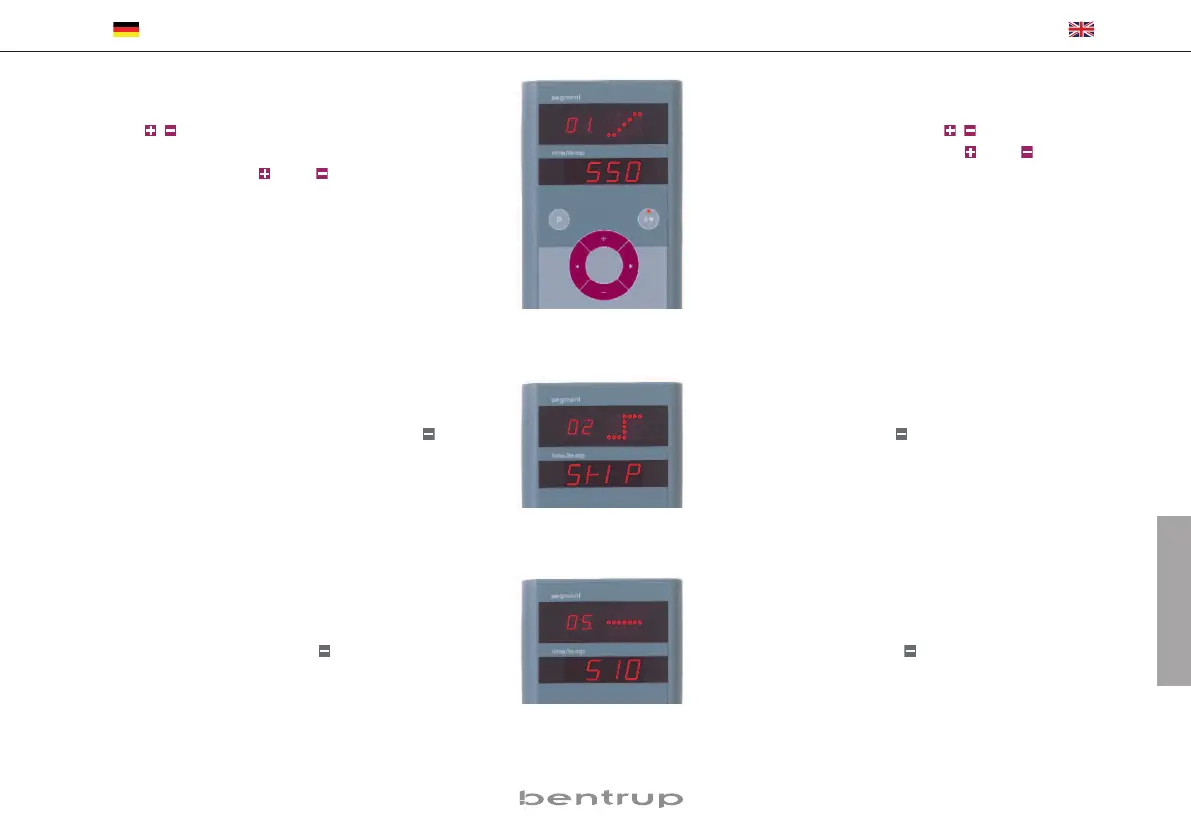

In jedem Segment werden Zeit und Temperatur
eingestellt. Während der Zeiteingabe leuchtet zur
Unterscheidung in der Segmentanzeige der
Dezimalpunkt auf. Die sich im aktuellen Segment
ergebende Form wird rechts oben grafisch darge-
stellt (Bild A).
Mit der rechten Pfeiltaste gelangen Sie zum näch-
sten Segment 02. Stellen Sie als Segmentzeit
SKIP für ungeregeltes Aufheizen ein (Taste
lange drücken) und anschließend 810°C als
Endtemperatur des Segments. Die Grafikanzeige
rechts oben stellt ungeregeltes Aufheizen dar (Bild B).
Geben Sie nun Schritt für Schritt alle Segmente
der Beispielkurve ein. Haltezeiten werden in der
Grafik als waagrechte Linie dargestellt (Bild C).
Im 7. und letzten Segment geben Sie als
Segmentzeit “End” ein (Taste lange drücken)
und zeigen damit der TC88 das Ende der
Brennkurve an.
Use the arrow keys to select the time of seg-
ment 01 (segment display flashing). Set the time
of 6:00 hours using the / keys. For major
value changes hold the key resp. pressed.
Press the arrow to the right key to proceed to the
temperature reading. Set the value to the final
temperature of segment 01 which is 550°C.
For each segment time and temperature needs to
be entered. For better differentiation the decimal
point of the segment lights up when entering a
time. The resulting shape of the current segment
is shown on the upper right hand display as a dot
matrix (fig A).
Navigate to the next segment 02 using the arrow
keys. Set
SKIP as segment time for uncontrolled
heat up (hold key pressed) and 810°C as the
final temperature of this segment. The dot matrix
indicates an uncontrolled heating segment (fig B).
Enter the firing curve segment by segment by
repeating the steps as described above. Dwell
segments are displayed as a horizontal line (fig. C).
In the 7th segment enter “End” as segment time
(press and hold key ). This indicates to the con-
troller the end of the programme.
10
operating instructions compact series V1.3
TC 88
(A)
(B)
(C)
