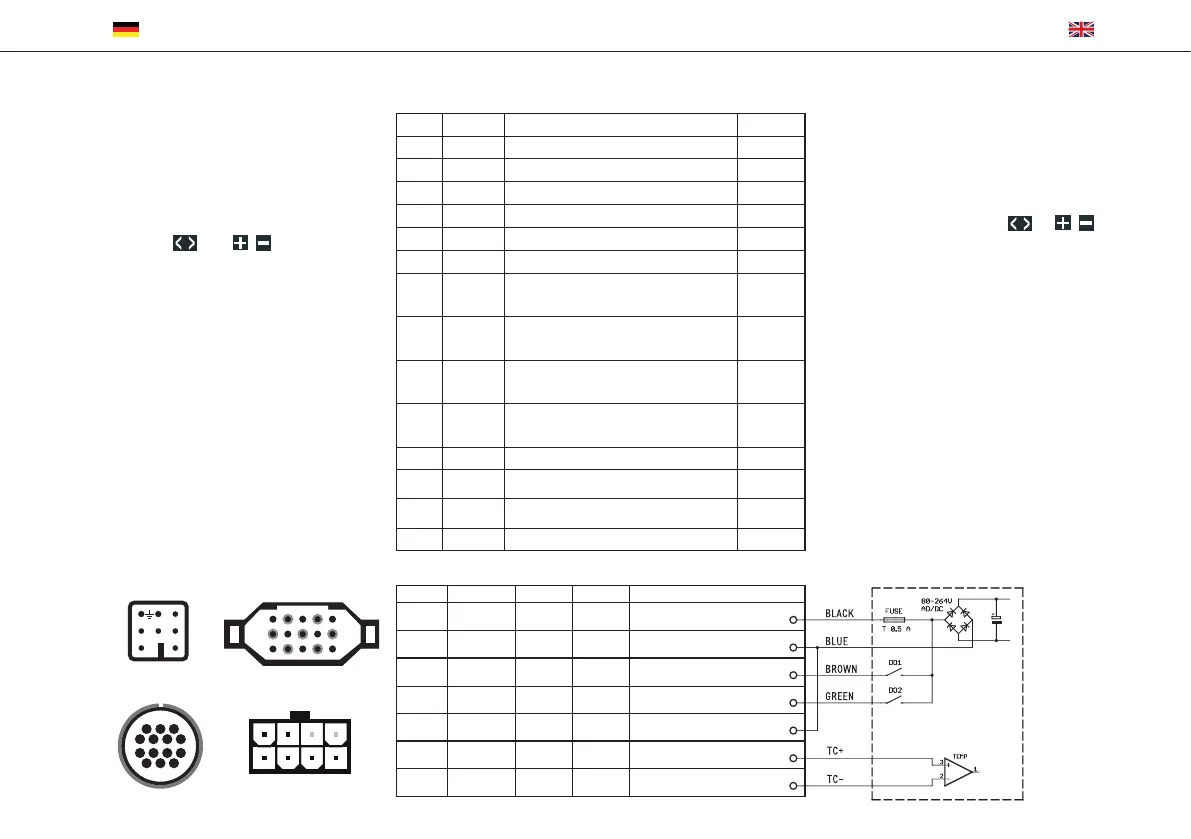

bentrup TC95 - Operating Parameters and Electrical Details; Adapting Controller to Specific Applications; Controller Electrical Connections

15
par. no.
Operating parameter
unit
02 TempUnit
Unit of all temperatures
°C / °F
03. SensType
Type of temperature sensor type S, R, J, K etc.
06. MaxTemp
Maximum temperature kiln is approved for
°C / °F
07 P (PID)
Proportional band
%
08 I (PID)
Integral Time
sec
09 D (PID)
Derivative Time
sec
11 HeatChk
Level of checking temperature increase of the kiln:
OPT – controller HOLDs for lagging kiln,
Grd – open Loop check only, none – no checks
13 Infomode
Parameters shown during firing (simplified: segment
no. and remaining time, standard: additionally
remaining time, setpoint and heating
%
20 TCyclus
Cyclus time for the contactor in seconds.
Lower settings increase accuracy but reducing
contactor’s lifetime
21. 2nd Out
Function of 2
nd
output (off, Safety, Event, Alarm
High, Alarm Low, Alarm Diff, Process relay, Cooling)
Depending on Setting followed by 2
nd
parameter
30 Lograte
Time for 2 consecutive log entries on USB logging
sec
40 SW Info
MAC Address, SuperWise Interface Code
and current time and date
51 TimeZone
Timezone of your region
(relative to Greenwich Mean Time)
GMT
52 DST Mode
Daylight Savings Time mode
EU, USA, off
HAN7D HAN15D CPC14 PANEL
5 A1 8 1 mains supply (L)
2 B1 9 2 mains supply (N)
6 A3 14 4 control output heating (L)
7 C3 12 3 control output extra (L)
1 B3 13 - control output (N)
3 B5 1 7 thermocouple +
4
S/R:C5 J/K:A5 S/R:2 J/K:3 8 thermocouple –
TC95
14
3
2
58
7
6
AMP DUAC 8 POLE
6
5
4
1
2
3
7
HAN7D
3
1
7
4
11
8
14
12
1
5
4
3
2
a
c
b
CPC14
HAN15D
PANEL
Betriebsparameter
Hiermit kann der Regler auf speziel
-
le Anwendungen adaptiert werden.
Eine de taillierte Beschreibung finden
Sie in der technischen Anleitung auf
www.bentrup.de. Zum Aufrufen Pro-
grammtaste 3 Sekunden lang drücken.
Über die
und / Tasten können
die Parameter ausgewählt bzw. ggf. ver-
ändert werden.
Ein Punkt hinter der Parameter-Nr. bedeu
-
tet, dass dieser Wert aus Sicherheitsgrün-
den gesperrt ist. Kontaktieren Sie ggf. Ihren
technischen Ansprechpartner.
Elektrische Details
Achtung! Der Regler darf auf keinen Fall
geöffnet werden. Sicherung ist von außen
zugänglich. Darstellung der Draufsicht des
Steckers (bzw. Buchse der Reglerrück seite
bei Panelversion). Einige Ofen hersteller nut
-
zen eine andere Bele gung als dargestellt.
Operating Parameters
This allows adapting the controller for
very specific applications. For a detailed
explanation refer to the Technical Manual
available on www.bentrup.com. To enter
operation parameters hold programme
key for 3 seconds. Use the
or /
keys to navigate through or change the
parameters.
If the parameter number is marked “.“ the
value is locked for safety reasons. Contact
us or your technical advisor for details.
Electrical Details
Caution! Under no circumstances open
the controller. The fuse is accessible from
the outside. Sketches show the top view
of plugs (or socket on panel model). Note
that some kiln manufacturer use pin as
-
signments different from the ones shown
below.
