Beretta C.A.I. 24kW User Manual

94
CIRCUITO HIDRÁULICO
(R.A.I.-MIX R.S.I.)
Portugûes
A Suprimento boiler
B Retorno boiler
C Saída aquecimento
D Retorno aquecimento
E Entrada água fria
F Saída água fria
G Válvula de descarga
H Válvula de segurança
EXCLUSIVE R.A.I. - MIX R.S.I.
O
N
P
Q
T
M
L
H
I
G
AB
S
R
CD
EF
J
85

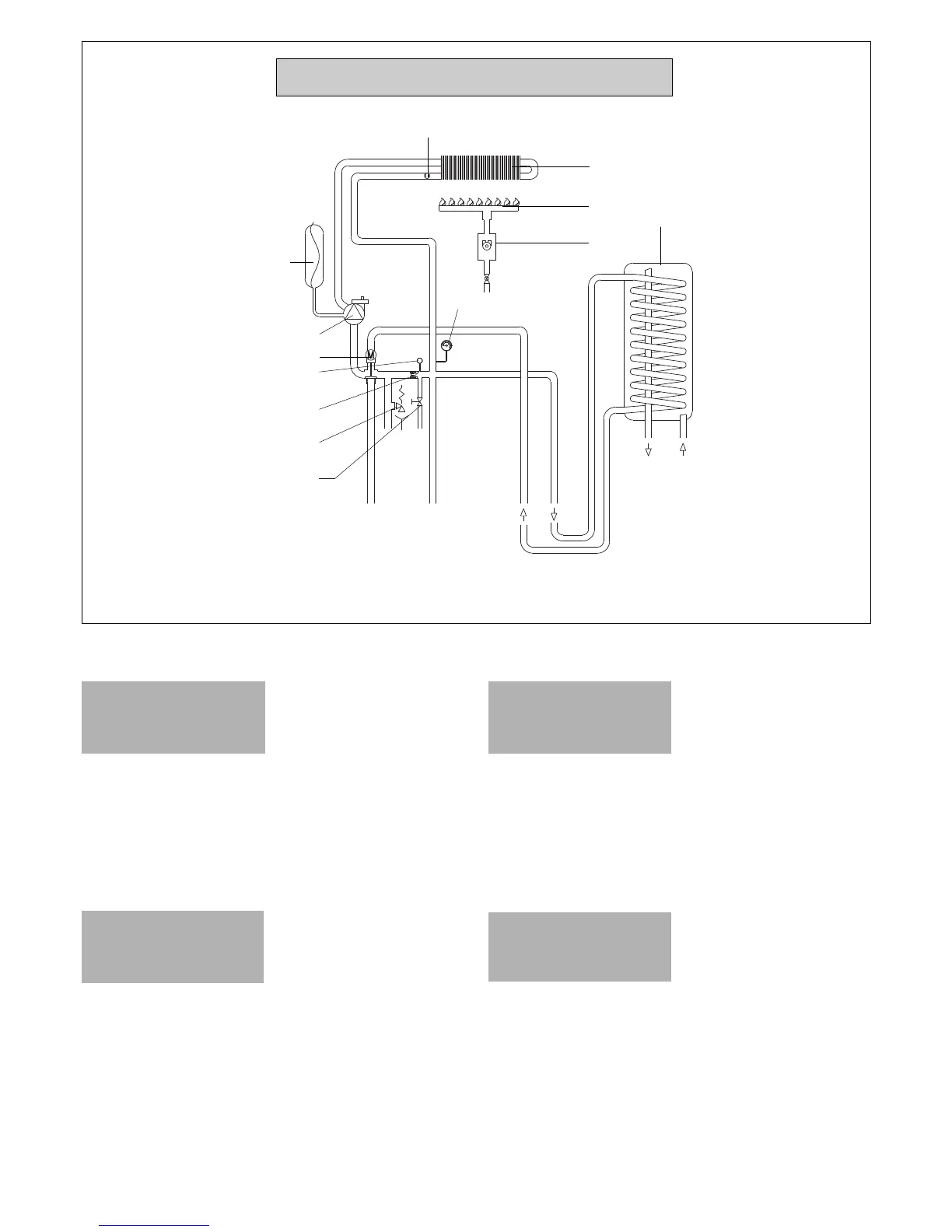

HYDRAULIC CIRCUIT
(R.A.I.-MIX R.S.I.)
English
A Water tank delivery
B Water tank return
C Heating delivery
D Heating return
E Cold water inlet
F Hot water outlet
G Drain valve
H Safety valve
I Automatic by-pass
J Pressure transducer
L 3-way motor valve
M Circulator
N Expansion vessel
O Primary NTC sensor
P Primary exchanger
Q Burner
R Gas valve
S Hydrometer
T Water tank (available upon
request)
CIRCUITO HIDRÁULICO
(R.A.I.-MIX R.S.I.)
Español
A Impulsión interacumulador
B Retorno interacumulador
C Impulsión calefacción
D Retorno calefacción
E Entrada agua fría
F Salida agua caliente
G Válvula de vaciado
H Válvula de seguridad
CIRCUIT
HYDRAULIQUE
(R.A.I.-MIX R.S.I.)
Français
A Départ ballon
B Retour ballon
C Départ chauffage
D Retour chauffage
E Entrée eau froide
F Sortie eau chaude
G Robinet de vidange
H Soupape de sécurité
I By-pass automatique
J Transducteur de pression
L Moteur vanne à trois voies
M Circulateur
N Vase d’expansion
O Sonde NTC primaire
P Echangeur primaire
Q Brûleur
R Vanne de gaz
S Hydromètre
T Ballon (disponible à la
demande)
I By-pass automático
J Transductor de presión
L Motor válvula de tres vías
M Circulador
N Vaso expansión
O Sonda NTC primario
P Intercambiador primario
Q Quemador
R Válvula gas
S Hidrómetro
T Interacumulador (accesorio
opcional)
I By-pass automático
J Transdutor de pressão
L Motor válvula de três vias
M Bomba circuladora
N Tanque de expansão
O Sonda NTC circuito primário
P Permutador circuito primário
Q Queimador
R Válvula do gás
S Hidrómetro
T Boiler (pode-se fornecer a
pedido)
