Yanma ürünlerinin boşaltılması ve hava aspirasyonu
Yanma ürünlerinin boşaltılması için, yerel düzenlemelere başvurunuz.
Yanma ürünlerinin boşaltılması,
yanma odacığının içinde yer alan bir
santrifüj fanı tarafından sağlanır ve
düzgün şekilde çalışması kontrol kartý
tarafından
sürekli olarak kontrol edilir
.
Kazan, kurulum tipi özelliklerinin daha
iyi uygulandığı zorlamalı çekişli sızdırmaz odacıklı cihazlar için aksesuarları
kullanmak mümkün olduğundan, duman boşaltma/hava aspirasyonu kitinden
yoksun olarak tedarik edilmektedir. Duman boşaltma ve kazan yanma havasının
yeniden sağlanması için, yalnızca onaylı boru tesisatı kullanılması zorunludur.
Bağlantılar, duman aksesuarlarıyla standart olarak verilen talimatlarda
belirtilen şekilde doğru olarak yapılmalıdır
. Tek bir bacaya, hepsi sızdırmaz
odacıklı tipte olması koşuluyla, birden fazla cihaz bağlanabilir. Kazan, C tipi
bir cihazdır (sızdırmaz odacıklı) ve dolayısıyla dumanları boşaltma kanalına
ve her ikisinin dışarı aktığı yanma havasının aspirasyon kanalına güvenli bir
şekilde bağlanmalıdır; bunlar olmadan cihaz çalışamaz.
b
Kanalların maksimum uzunlukları kataloğunda baca sistemleri
kullanılabilir bakın.
b
Doğrusal uzunluk, terminallerin ve birleştirme elemanlarının ilk eğimi
dahil olarak (kombideki bağlantı) anlaşılmalıdır. Doğrusal uzunluğa
eğimlerin dahil olmaması dikey Ø 60-100 mm koaksiyal kanal için
istisnasıdır.
MÜMKÜN OLAN BOŞALTMA KONFİGÜRASYONLARI (şek. 23)
B23P/B53P
Ortamdaki aspirasyon ve dışarı boşalma
C13-C13x Konsantrik duvara boşalma. Borular, kazandan bağımsız olarak
hareket edebilirler, ancak çıkışlar konsantrik veya benzer rüzgâr şartlarına
maruz kalacak şekilde yeterince yakın olmalıdır (50 cm dâhilinde)
C33-C33x Çatıya konsantrik boşalma. C13 gibi çıkışlar
C43-C43x Ayrı ancak benzer rüzgâr şartlarına maruz kalan ortak bacalara
boşalma ve aspirasyon
C53-C53x Duvara veya çatıya ve farklı basınçlı bölgelere ayrı olarak bo-
şalma ve aspirasyon. Boşalma ve aspirasyon, asla karşı duvarlara yerleş-
tirilmemelidirwalls
C63-C63x Ayrı olarak piyasaya sürülen ve onaylanan borular ile gerçek-
leştirilen boşalma ve aspirasyon (1856/1)
C83-C83x Tek veya ortak bir bacaya boşalma ve duvara aspirasyon
C93-C93x Çatıya boşalma (C33’e benzer) ve mevcut tek bir bacadan hava
aspirasyonu
“ZORLAMA AÇIK” KURULUM (B23P/B53P TİPİ)
Duman boşaltma kanalı ø 80 mm (şek. 20)
Duman boşaltma kanalı, kurulum ihtiyaçlarına en uygun yöne doğrultabilir.
Kurulum için, kitler ile birlikte verilen talimatları takip ediniz. Bu kongüras-
yonda kazan, ø 60-80 mm’lik bir adaptör vasıtasıyla ø 80 mm’lik duman
boşaltma kanalına bağlanır.
b
Bu durumda yanma havası, uygun ve havalandırılan bir teknik yer
olması gereken, kazanın yerinden alınır.
b
İzole edilmeyen duman boşaltma kanalları, potansiyel tehlike
kaynaklarıdır.
b
Duman boşaltma kanalını kazana doğru 3° oranında eğiniz.
b
Kazan, kanalın uzunluğuna ve kurulum tipine göre havalandırmayı
otomatik olarak ayarlar.
ø 80 mm’lik bölünmüş kanalların
maksimum doğrusal uzunluğu
Yük kaybı
45° eğim 90° eğim
25 C.S.I. 70 m
1 m 1,5 m
29 C.S.I. 65 m
“SIZDIRMAZ” KURULUM (C TİPİ)
Kazan, her ikisinin de dışarıya taşınması gerektiği, koaksiyal veya bö-
lünmüş duman boşaltma ve hava aspirasyonu kanallarına bağlanmalıdır.
Bunlar olmadan kazan, çalıştırılmamalıdır.
Koaksiyal kanallar (ø 60-100 mm) (şek. 21)
Koaksiyal kanallar, tabloda aktarılan maksimum uzunluklara riayet edilerek
kurulum ihtiyaçlarına en uygun yönde doğrultulabilir.
b
Duman boşaltma kanalını kazana doğru 3° oranında eğiniz.
b
İzole edilmeyen duman boşaltma kanalları, potansiyel tehlike
kaynaklarıdır.
b
Kazan, kanalın uzunluğuna ve kurulum tipine göre havalandırmayı
otomatik olarak ayarlar.
b
Yanma havasının aspirasyon kanalını hiçbir şekilde tıkamayınız veya
boğmayınız.
Kurulum için, kitler ile birlikte verilen talimatları takip ediniz.
doğrusal uzunluk
ø 60-100 mm’lik koaksiyal kanal
Yük kaybı
45° eğim 90° eğim
Yatay Dikey
25 C.S.I. 5,85 m 6,85 m
1,3 m 1,6 m
29 C.S.I. 4,85 m 5,85 m
Koaksiyal kanallar (ø 80-125 mm)
Bu kongürasyon için, özel adaptör kitini monte etmek gerekir. Koaksiyal ka-
nallar, kurulum ihtiyaçlarına en uygun yönde doğrultulabilir. Kurulum için, yo-
ğuşmalı kazanlar için kullanılan spesik kitler ile verilen talimatları takip ediniz.
doğrusal uzunluk
ø 80-125 mm’lik koaksiyal kanal
Yük kaybı
45° eğim 90° eğim
25 C.S.I. 15,3 m
1,0 m 1,5 m
29 C.S.I. 12,8 m
Bölünmüş kanallar (ø 80 mm) (şek. 22)
Bölünmüş kanallar, kurulum ihtiyaçlarına en uygun yönde doğrultulabilir.
Kurulum için, yoğuşmalı kazanlar için kullanılan spesik aksesuar kiti ile
verilen talimatları takip ediniz. Yanma havasının aspirasyon kanalı iki gi-
riş (A ve B) arasında seçilmelidir. Vidalar ile sabitlenmiş kapatma tıpasını
kaldırınız ve aksesuar olarak mevcut olan spesik adaptörü kullanınız (C
hava girişi adaptörü ø80 - D ø60’dan ø80’e kadar olan hava giriş adaptörü.
b
Duman boşaltma kanalını kazana doğru 3° oranında eğiniz.
b
Kazan, kanalların uzunluğuna ve kurulum tipine göre havalandırmayı
otomatik olarak ayarlar. Kanalları hiçbir şekilde tıkamayınız veya
boğmayınız.
b
Her bir borunun maksimum uzunluklarının bilgisi için, graklere
başvurunuz.
b
Daha uzun kanalların kullanılması, kazanın güç kaybına neden olur.
maksimum doğrusal uzunluk
ø 80 mm’lik bölünmüş kanallar
Yük kaybı
45° eğim 90° eğim
25 C.S.I. 45+45 m
1,0 m 1,5 m
29 C.S.I. 40+40 m

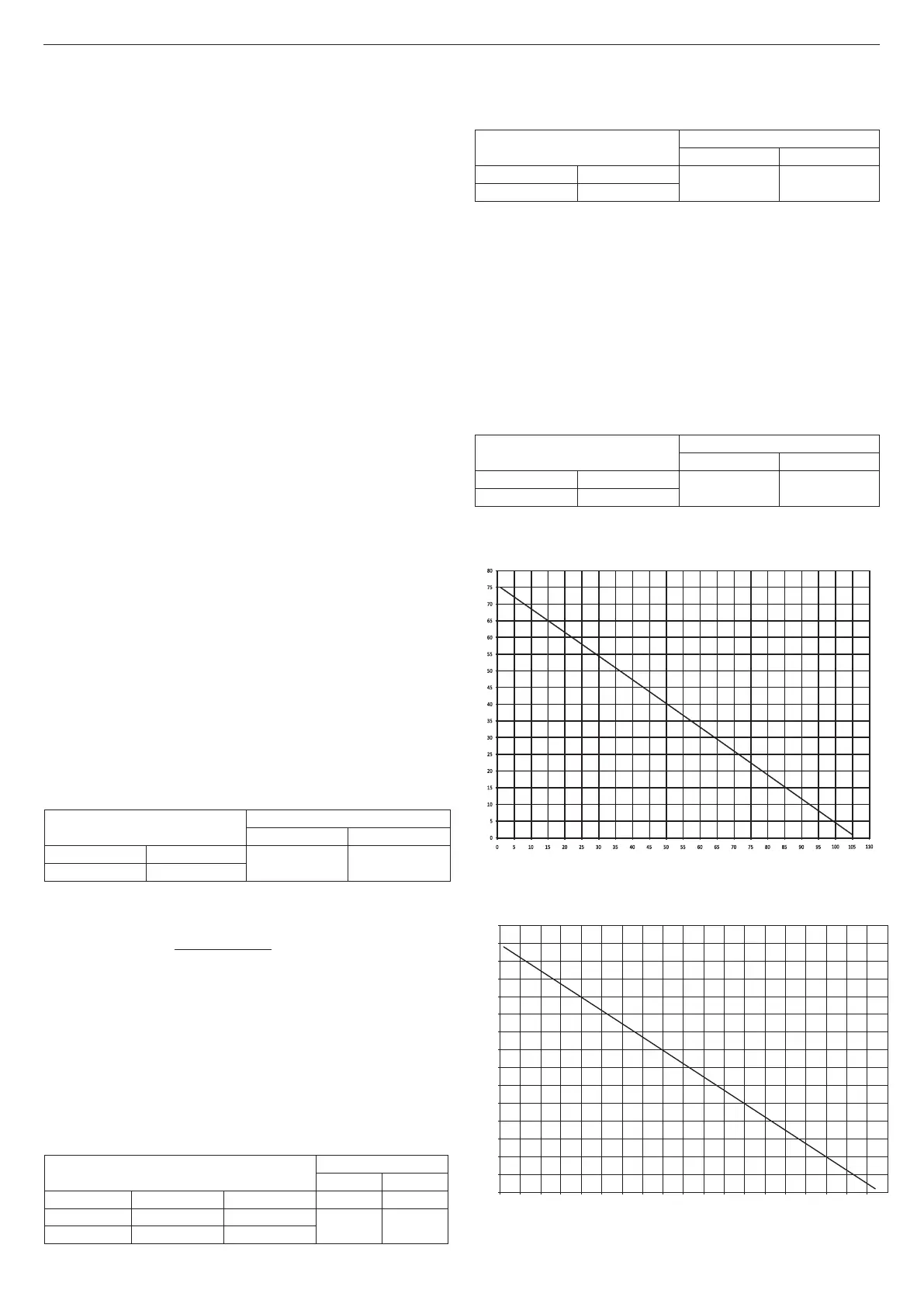

MAKSİMUM DOĞRUSAL UZUNLUK Ø 80
Aspirasyon kanalının uzunluğu (m)
Boşaltma kanalının uzunluğu (m)
80
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
0 5 10 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95
100
105
110
Ciao Green 25 C.S.I.
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
0510 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95
Ciao Green 29 C.S.I.
Boşaltma kanalının uzunluğu (m)
Aspirasyon kanalının uzunluğu (m)
