CIAO GREEN C.S.I.
3.12 Evacuación de los productos de la combustión y
aspiración del aire
Para la evacuación de los productos de combustión, consultar las normativas
locales. La evacuación de los productos de la combustión está asegurada por
un ventilador centrífugo ubicado en el interior de la cámara de combustión y
su funcionamiento correcto está constantemente controlado por la tarjeta de
control. La caldera se entrega sin el kit de evacuación de humos/aspiración
de aire, ya que pueden utilizarse los accesorios para aparatos de cámara
estanca de tiraje forzado que mejor se adecuen a las características de las
tipologías de instalación. Es indispensable para la evacuación de los humos
y para el restablecimiento del aire comburente de la caldera que se empleen
únicamente tuberías certicadas y que la conexión se realice de manera
correcta, tal como se indica en las instrucciones suministradas en dotación
con los accesorios de los humos. A una sola chimenea se pueden conectar
varios aparatos con la condición de que todos sean del tipo de cámara
estanca. La caldera es un aparato de tipo C (de cámara estanca) y por
lo tanto debe tener una conexión segura al conducto de evacuación de
humos y al de aspiración del aire comburente, ambos que desembocan en
el exterior y sin los cuales el aparato no puede funcionar.
b
Las longitudes máximas de los conductos se reeren a sistemas de
combustión disponible en el catálogo.
b
La longitud rectilínea prevé la inclusión del primer codo (conexión a
la caldera), de los terminales y de los empalmes. La excepción es el
conducto coaxial Ø 60-100 mm vertical, cuya longitud rectilínea no
incluye los codos.
POSIBLES CONFIGURACIONES DE LA EVACUACIÓN (g.23)
B23P/B53P Aspiración en el ambiente y evacuación hacia el exterior
C13-C13x Evacuación concéntrica en pared. Los tubos pueden salir de la caldera
independientemente, pero las salidas tienen que ser concéntricas o estar bastante
cerca para ser sometidas a condiciones de viento similares (en 50 cm).
C33-C33x Evacuación concéntrica en techo. Salidas como en C13
C43-C43x Conductos de evacuación y aspiración en chimeneas comunes
separados, pero sometidos a similares condiciones de viento.
C53-C53x Conductos de evacuación y aspiración separados, en la pared o en
el techo, en cualquier caso en zonas con presiones diferentes. El conducto de
evacuación y el de aspiración no se deben instalar nunca en paredes opuestas.
C63-C63x Conducto de evacuación y aspiración realizados con tubos
comercializados y certicados de manera separada (1856/1).
C83-C83x Conducto de evacuación en chimenea individual o común y
aspiración en la pared.
C93-C93x Evacuación en techo (similar a C33) y aspiración de aire de una
chimenea individual existente
INSTALACIÓN “FORZADAABIERTA”(TIPOB23P/B53P)
ConductoevacuacióndehumosØ80mm(g.20)
El conducto de evacuación de humos puede estar orientado en la dirección
más adecuada a las exigencias de la instalación. Para la instalación, seguir
las instrucciones suministradas con el kit. En esta conguración la caldera
está conectada al conducto de evacuación de humos ø 80 mm mediante
un adaptador ø 60-80 mm.
b
En este caso el aire comburente se toma del local de instalación de
la caldera, el cual debe ser un local técnico adecuado y provisto de
ventilación.
b
Los conductos de evacuación de humos no aislados son potenciales
fuentes de peligro.
b
Prever una inclinación del conducto de evacuación de humos de 3°
hacia la caldera.
b
La caldera adecua automáticamente la ventilación en función del tipo
de instalación y de la longitud del conducto.
longitud máxima del conducto de
evacuación de humos ø 80 mm
pérdida de carga
curva 45° curva 90°
25 C.S.I. 70 m
1 m 1,5 m
29 C.S.I. 65 m
INSTALACIÓN “ESTANCA”(TIPOC)
La caldera debe estar conectada a los conductos de evacuación de humos
y de aspiración de aire, coaxiales o desdoblados, ambos que deberán ser
conducidos al exterior. Si no están presentes la caldera no debe ser puesta
en funcionamiento.
Conductoscoaxiales(ø60-100mm)(g.21)
Los conductos coaxiales se pueden orientar en la dirección más adecuada
a las exigencias de la instalación, respetando las longitudes máximas
indicadas en la tabla.
b
Prever una inclinación del conducto de evacuación de humos de 3°
hacia la caldera.
b
Los conductos de evacuación de humos no aislados son potenciales
fuentes de peligro.
b
La caldera adecua automáticamente la ventilación en función del tipo
de instalación y de la longitud del conducto.
b
No obstruir ni parcializar de ninguna forma el conducto de aspiración
del aire comburente.
Para la instalación, seguir las instrucciones suministradas con el kit.
longitud rectilínea conducto
coaxial ø 60-100 mm
pérdida de carga
curva 45° curva 90°
horizontal vertical
25 C.S.I. 5,85 m 6,85 m
1,3 m 1,6 m
29 C.S.I. 4,85 m 5,85 m
Conductoscoaxiales(ø80-125mm)
Para esta conguración, se debe instalar el kit adaptador especíco. Los
conductos coaxiales se pueden orientar en la dirección más adecuada a
las exigencias de la instalación. Para la instalación seguir las instrucciones
suministradas con los kit especícos para calderas de condensación.
longitud rectilínea
conducto coaxial ø 80-125 mm
pérdida de carga
curva 45° curva 90°
25 C.S.I. 15,3 m
1,0 m 1,5 m
29 C.S.I. 12,8 m
Conductosdesdoblados(ø80mm)(g.22)
Los conductos desdoblados se pueden orientar en la dirección más
adecuada a las exigencias de la instalación. Para la instalación seguir las
instrucciones suministradas con el kit accesorio especíco para calderas
de condensación. El conducto de aspiración del aire comburente debe
ser elegido entre las dos entradas (A y B), quitar el tapón de cierre jado
con los tornillos y utilizar el adaptador especíco de acuerdo a la entrada
elegida (C adaptador entrada de aire ø 80 - D adaptador entrada de aire de
ø 60 a ø 80) disponible como accesorio.
b
Prever una inclinación del conducto de evacuación de humos de 3°
hacia la caldera.
b
La caldera adecua automáticamente la ventilación en función del
tipo de instalación y de la longitud de los conductos. No obstruir ni
parcializar de ninguna forma los conductos.
b
Para la indicación de las longitudes máximas de cada tubo, remitirse
a los grácos.
b
El uso de conductos con longitud mayor implica una pérdida de la
potencia de la caldera.

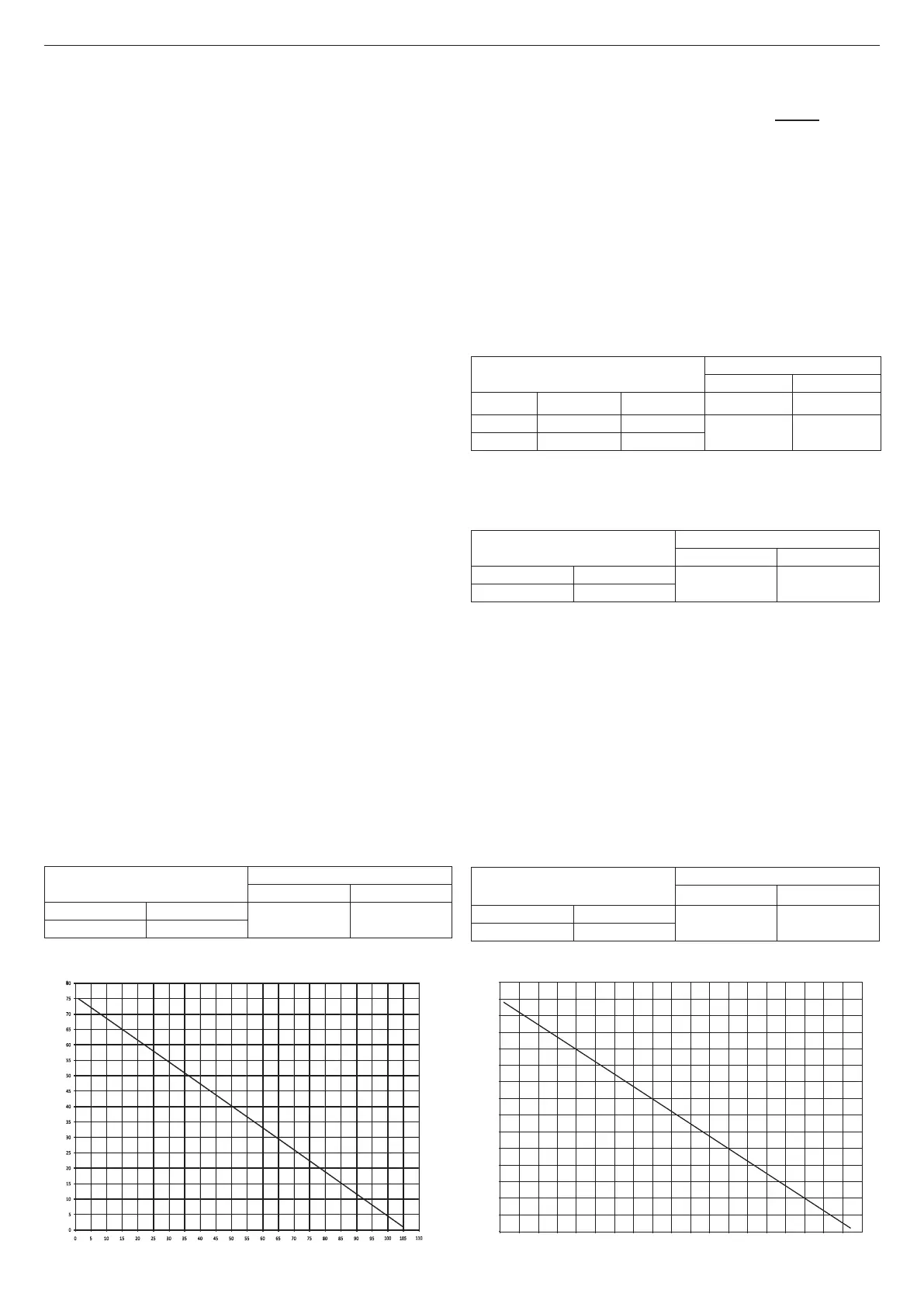

longitud máxima rectilínea
conductos desdoblados ø 80 mm
pérdida de carga
curva 45° curva 90°
25 C.S.I. 45 + 45 m
1,0 m 1,5 m
29 C.S.I. 40 + 40 m
Longitud conducto de aspiración (m)
Longitud conducto de evacuación (m)
80
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
0 5 10 15 2 0 25 30 35 40 45 50 5 5 60 65 70 7 5 80 85 90 95
100
105
110
0
5
10
15
20
25
30
35
40
45
50
55
60
65
70
75
0510 15 20 25 30 35 40 45 50 55 60 65 70 75 80 85 90 95
LONGITUD MÁXIMA RECTILÍNEA Ø 80
Ciao Green 25 C.S.I.
Ciao Green 29 C.S.I.
Longitud conducto de evacuación (m)
Longitud conducto de aspiración (m)
