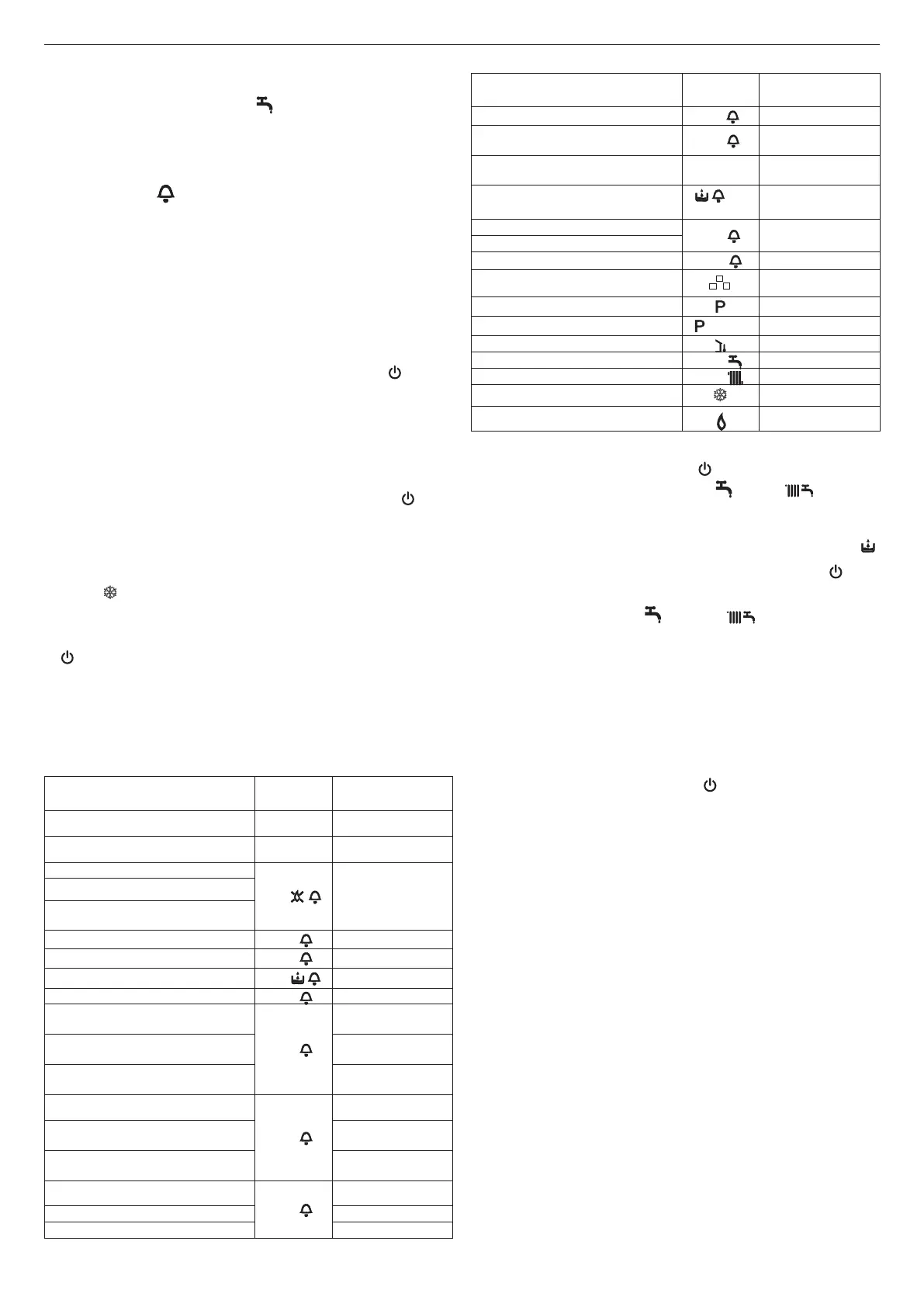

ESTADO CALDERA DISPLAY
TIPOS DE
ALARMA
Llama falsa
A11
Parada temporal
Alarma termostato instalaciones baja
temperatura
A77
Parada temporal
Transitorio a la espera de encendido
80°C
interm.
Parada temporal
Intervención presostato agua
in-
term.
Parada temporal
Calibración service
ADJ
Señal
Calibración instalador
Deshollinador
ACO
Señal
Ciclo de purgado Señal
Función precalentamiento activa Señal
Solicitud de calor precalentamiento
interm.
Señal
Presencia sonda externa Señal
Solicitud de calor sanitario 60°C Señal
Solicitud de calor calentamiento 80°C Señal
Solicitud de calor antihielo Señal
Llama presente Señal
Pararestablecerelfuncionamiento(desbloqueoalarmas):
Anomalías A 01-02-03
Colocar el selector de función en apagado (OFF), esperar 5-6 segundos y
colocarlo nuevamente en la posición deseada (verano) (invierno).
Si los intentos de desbloqueo no vuelven a activar la caldera, solicitar la
intervención del Servicio Técnico de Asistencia.
Anomalía A04
La pantalla digital visualiza además del código anomalía, el símbolo .
Controlar el valor de presión que indica el hidrómetro:
si es inferior a 0,3 bar, colocar el selector de función en apagado (OFF)
e intervenir en el grifo de llenado hasta que la presión alcance un valor
comprendido entre 1 y 1,5 bar. Colocar a continuación, el selector de
función en la posición deseada (verano) o (invierno).
La caldera realizará un ciclo de purga de aproximadamente 2 minutos.
Si los descensos de presión son frecuentes, solicitar la intervención del
Servicio Técnico de Asistencia.
Anomalía A06
La caldera funciona normalmente, pero no gestiona la estabilidad de la
temperatura del agua sanitaria, la cual permanece congurada a una
temperatura próxima a 50°C. Se requiere la intervención del Servicio
Técnico de Asistencia.
Anomalía A07-A08
Solicitar la intervención del Servicio Técnico de Asistencia.
Anomalía A09
Colocar el selector de función en apagado (OFF), esperar 5-6 segundos
y colocarlo nuevamente en la posición deseada (verano) o (invierno).
Si los intentos de desbloqueo no vuelven a activar la caldera, solicitar la
intervención del Servicio Técnico de Asistencia.
Anomalía A09
La caldera dispone de un sistema de autodiagnóstico que, de acuerdo a las
horas totalizadas en condiciones de funcionamiento particulares, señala
la necesidad de intervención para la limpieza del intercambiador primario
(contador de humos >2.500).
Una vez nalizada la operación de limpieza, realizada con el kit especíco
suministrado como accesorio, se debe poner a cero el contador de horas
totalizadas aplicando el siguiente procedimiento:
- desconectar la alimentación eléctrica
- desmontar la cubierta
- desenroscar el tornillo de jación y girar el panel de mandos
- desenroscar los tornillos de jación de la tapa (F) para acceder a la
regleta de conexión (g. 16)
- mientras se alimenta eléctricamente la caldera, utilizando un destornillador
pequeño incluido, pulsar la tecla CO (g. 26) durante 4 segundos como
mínimo para comprobar que se haya puesto a cero el contador, cortar y
dar tensión a la caldera; en la pantalla el valor del contador se visualiza
después de la indicación “-C-”.
b
Partes eléctricas bajo tensión.
Nota: el contador se debe poner a cero después de cada limpieza profunda
del intercambiador primario o en caso de sustituirlo. Para comprobar el
estado de las horas totalizadas, multiplicar x100 el valor leído (por ej. valor
leído 18 = horas totalizadas 1800 – valor leído 1= horas totalizadas 100).
La caldera continúa funcionando normalmente incluso con la alarma activa.
Anomalía A77
La anomalía se puede restablecer, si la caldera no se reactiva solicitar la
intervención del Servicio Técnico de Asistencia.
Regulación de la temperatura del agua sanitaria
Para regular la temperatura del agua sanitaria (baños, ducha, cocina, etc.),
girar el mando giratorio con el símbolo (g. 28) en sentido horario para
aumentar la temperatura, en sentido antihorario para disminuirla. La caldera
está en modo de espera, después de una solicitud de calor, el quemador
se enciende. La caldera seguirá funcionando hasta que se alcancen las
temperaturas reguladas o hasta que se satisfaga la solicitud de calor,
después volverá al estado de “standby”. Si en el panel de mandos se
enciende el símbolo (g. 34), signica que la caldera está en estado de
parada temporal (ver el capítulo “Señalizaciones luminosas y anomalías”).
La pantalla digital muestra e código de anomalía detectado (g. 34).
FunciónSistemaAutomáticoRegulaciónAmbiente(S.A.R.A.)g.35
Colocando el selector de la temperatura del agua de calefacción en
el sector señalado con la leyenda AUTO, (valor de temperatura de 55
a 65 ºC) se activa el sistema de autorregulación S.A.R.A.: en base a la
temperatura establecida en el termostato ambiente y al tiempo empleado
para alcanzarla, la caldera varía automáticamente la temperatura del agua
de la calefacción reduciendo el tiempo de funcionamiento, permitiendo un
mayor confort de funcionamiento y un ahorro energético.
Función de desbloqueo
Para restablecer el funcionamiento llevar el selector de función a apagado
(g. 32), esperar 5-6 segundos y luego llevar el selector de función a la
posición deseada.
A continuación la caldera volverá a encenderse automáticamente.
N.B. Si los intentos de desbloqueo no activasen el funcionamiento,
comunicarse con el Servicio Técnico de Asistencia.
4.2 Apagado
Apagado temporáneo
En caso de breve ausencias, colocar el selector de función (g. 32) en (OFF).
De este modo dejando activas la alimentación eléctrica y la alimentación
del combustible, la caldera estará protegida por los sistemas:
Antihielo: cuando la temperatura del agua de la caldera desciende por
debajo de los 5°C se activa el circulador y el quemador (de ser necesario)
a la mínima potencia para llevar la temperatura del agua a valores de
seguridad (35°C). Durante el ciclo antihielo en la pantalla digital se muestra
el símbolo (g. 36).
Antibloqueo circulador: un ciclo de funcionamiento se activa cada 24 h.
Apagado durante períodos largos
En caso de ausencias prolongadas, colocar el selector de función (g. 32)
en apagado (OFF).
Colocar el interruptor general de la instalación en apagado.
Cerrar los grifos del combustible y del agua de la instalación térmica y
sanitaria. En este caso, la función antihielo quedará desactivada. Vaciar las
instalaciones si hubiese riesgo de heladas.
4.3 Señalizaciones luminosas y anomalías
El estado de funcionamiento de la caldera puede verse en la pantalla
digital, a continuación hay una lista de los tipos de pantallas.
ESTADO CALDERA DISPLAY
TIPOS DE
ALARMA
Estado apagado (OFF) APAGADO Ninguno
En modo espera - Señal
Alarma bloqueo módulo ACF
A01
Bloqueo denitivo
Alarma avería electrónica ACF
Obstrucción salida de humos /
entrada de aire
Alarma termostato límite
A02
Bloqueo denitivo
Alarma taco-ventilador
A03
Bloqueo denitivo
Alarma presostato agua
A04
Bloqueo denitivo
Avería NTC sanitario A06 Señal
Avería NTC alimentación calenta-
miento
A07
Parada temporal
Sobretemperatura sonda alimenta-
ción calentamiento
Temporal después
denitivo
Alarma diferencial sonda alimenta-
ción/retorno
Bloqueo denitivo
Avería NTC retorno calentamiento
A08
Parada temporal
Sobretemperatura sonda retorno ca-
lentamiento
Temporal después
denitivo
Alarma diferencial sonda retorno/ali-
mentación
Bloqueo denitivo
Limpieza intercambiador primario
A09
Señal
Avería NTC humos Parada temporal
Sobretemperatura sonda humos Bloqueo denitivo
