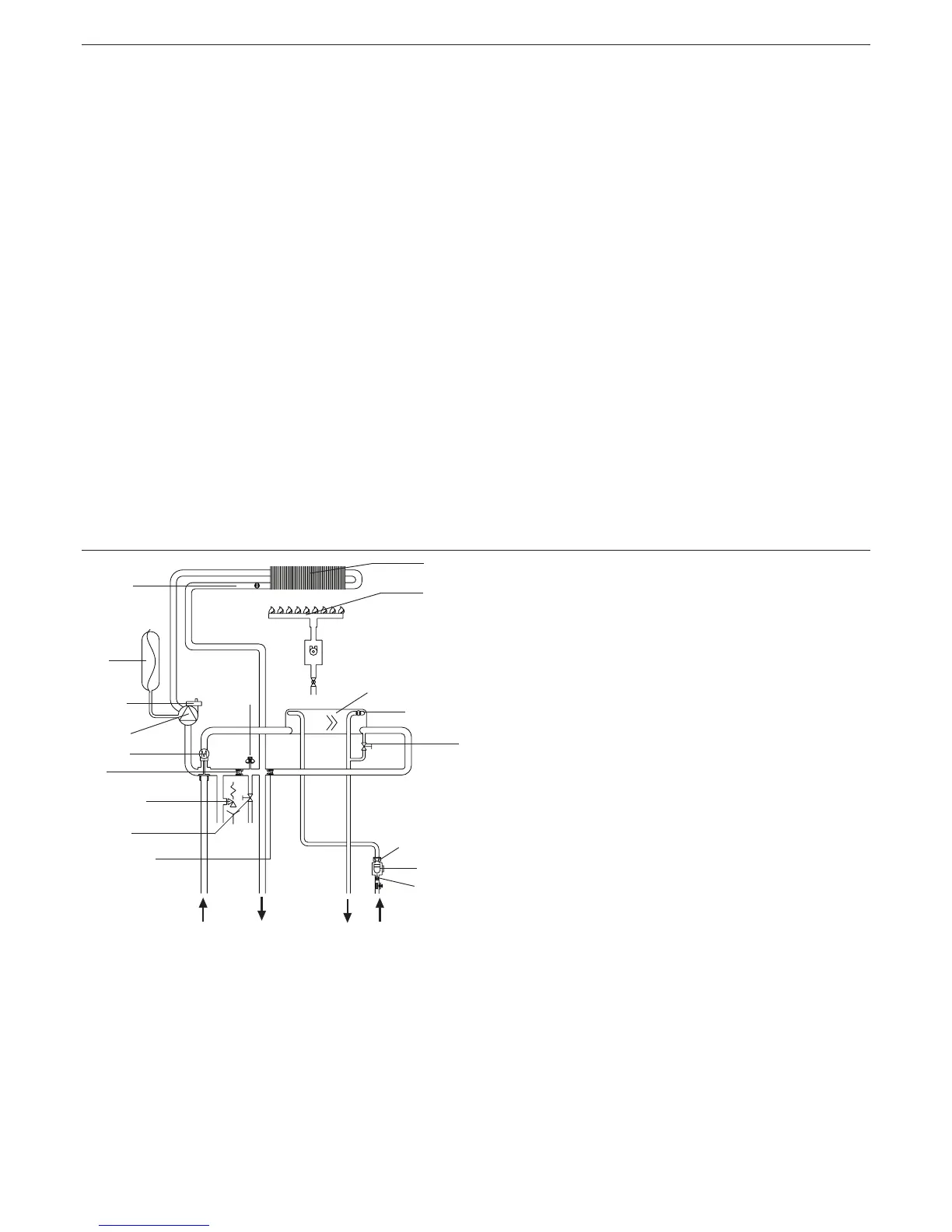

[EN] HYDRAULIC CIRCUIT
1 DHW input
2 DHW output
3 Heating delivery
4 Heating return line
5 Non return valve
6 Drain tap
7 Safety valve
8 By-pass
9 3-way valve
10 Circulator with bleed
11 Air vent valve
12 Expansion tank
13 Primary NTC probe
14 Bi-thermal heat exchanger
15 Water pressure switch
16 Burner
17 Domestic hot water exchanger
18 Domestic hot water NTC probe
19 Filling tap
20 Delivery limiter
21 Flow switch
22 Filter
1
234
15
22
16
18
19
14
12
7
6
9
8
17
13
21
[F] CIRCUIT HYDRAULIQUE
1 Entrée sanitaire
2 Sortie sanitaire
3 Refoulement chauffage
4 Retour chauffage
5 Soupape de non-retour
6 Robinet de vidange
7 Soupape de sécurité
8 By-pass
9 Vanne à 3 voies
10 Circulateur avec purge
11 Purgeur d’air
12 Vase d’expansion
13 Sonde NTC primaire
14 Échangeur bithermique
15 Pressostat d’eau
16 Brûleur
17 Échangeur sanitaire
18 Sonde NTC sanitaire
19 Robinet de remplissage
20 Limiteur de débit
21 Fluxostat
22 Filtre
[ES] CIRCUITO HIDRÁULICO
1 Entrada agua sanitaria
2 Salida agua sanitaria
3 Ida calefacción
4 Retorno calefacción
5 Válvula de retención
6 Grifo de vaciado
7 Válvula de seguridad
8 By-pass
9 Vanne à 3 voies
10 Circulador con purgado
11 Válvula de purgado de aire
12 Vaso de expansión
13 Sonda NTC primario
14 Intercambiador bitérmico
15 Presostato agua
16 Quemador
17 Échangeur sanitaire
18 Sonda NTC agua sanitaria
19 Grifo de llenado
20 Limitador de caudal
21 Flusostato
22 Filtro
[PT] CIRCUITO HIDRÁULICO
1 Entrada sanitário
2 Saída sanitário
3 Envio aquecimento
4 Retorno aquecimento
5 Válvula de não retorno
6 Válvula de descarga
7 Válvula de segurança
8 By-pass
9 Válvula de 3 vías
10 Circulador com respiro
11 Válvula de desgasicação
12 Vaso de expansão
13 Sonda NTC primário
14 Permutador bitérmico
15 Pressostato da água
16 Queimador
17 Intercambiador sanitario
18 Sonda NTC sanitário
19 Válvula de enchimento
20 Limitador de vazão
21 Fluxostato
22 Filtro
1 Plniaci kohút
2 3-cestný elektrický ventil
3 Vypúšťací kohút
4 Tlakový spínač vody
5 Poistný ventil
6 Obehové čerpadlo
7 Odvzdušňovací ventil
8 Zapaľovacia elektróda-elektróda na kontrolu plameňa
9 Horák
10 Medzný termostat
11 Sonda NTC primárneho okruhu
12 Termostat odvádzania spalín
13 Bitermický výmenník tepla
14 Expanzná nádoba
15 Transfromátor diaľkového zapínania
16 Sonda NTC okruhu TÚV
17 Výmenník tepla okruhu túv
18 Ventil plynu
19 Prietokomer
1 Κρουνός πλήρωσης
2 Ηλεκτρικη τριοδη βαλβιδα
3 Κρουνός εκκένωσης
4 Πρεσσοστάτης νερού
5 Βαλβίδα ασφαλείας
6 Αντλία κυκλοφορίας
7 Βαλβίδα εξαέρωσης
8 Ηλεκτρόδιο ανάφλεξης-ανίχνευσης φλόγας
9 Καυστήρας
10 Οριακός θερμοστάτης
11 Κύριος αισθητήρας NTC
12 Θερμοστάτης καπνών
13 Διθερμικός εναλλάκτης
14 Δοχείο διαστολής
15 Μετασχηματιστής απομακρυσμένης εκκίνησης
16 Αισθητήρας νερού οικιακής χρήσης NTC
17 Εναλλακτης νερου χρησης
18 Βαλβίδα αερίου
19 Μετρητης ροης
[LT] FUNKCINIAI KATILO ELEMENTAI
1 Pripildymo čiaupas
2 Elektrinis trijų krypčių vožtuvas
3 Išleidimo čiaupas
4 Vandens slėgio jungiklis
5 Apsauginis vožtuvas
6 Cirkuliacinis siurblys
7 Oro išleidimo vožtuvas
8 Uždegimo ir liepsnos detektoriaus elektrodas
9 Degiklis
10 Ribinis termostatas
11 Pirminis NTC daviklis
12 Dūmų termostatas
13 Biterminis šilumokaitis
14 Išsiplėtimo indas
15 Nuotolinis uždegimo transformatorius
16 Karšto buitinio vandens NTC temperatūros daviklis
17 Šilumos keitiklis
18 Dujų vožtuvas
19 Srauto matuoklis
[SRB] FUNKCIONALNI ELEMENTI GASNOG KOTLA
1 Slavina za punjenje
2 Električni trosistemski ventil
3 Slavina za ispuštanje
4 Vodeni presostat
5 Sigurnosni ventil
6 Cirkulaciona pumpa
7 Ventil za ispust vazduha
8 Elektroda paljenja-određivanje plamena
9 Gorionik
10 Granični termostat
11 Primarna NTC sonda
12 Termostat za dimne gasove
13 Bitermički izmenjivač
14 Ekspanziona posuda
15 Transformator za paljenje
16 Sanitarna NTC sonda
17 Izmenjivač sanitarne vode
18 Ventil za gas
19 Merač protoka vode
11
10
5
20
