66
MYNUTE X

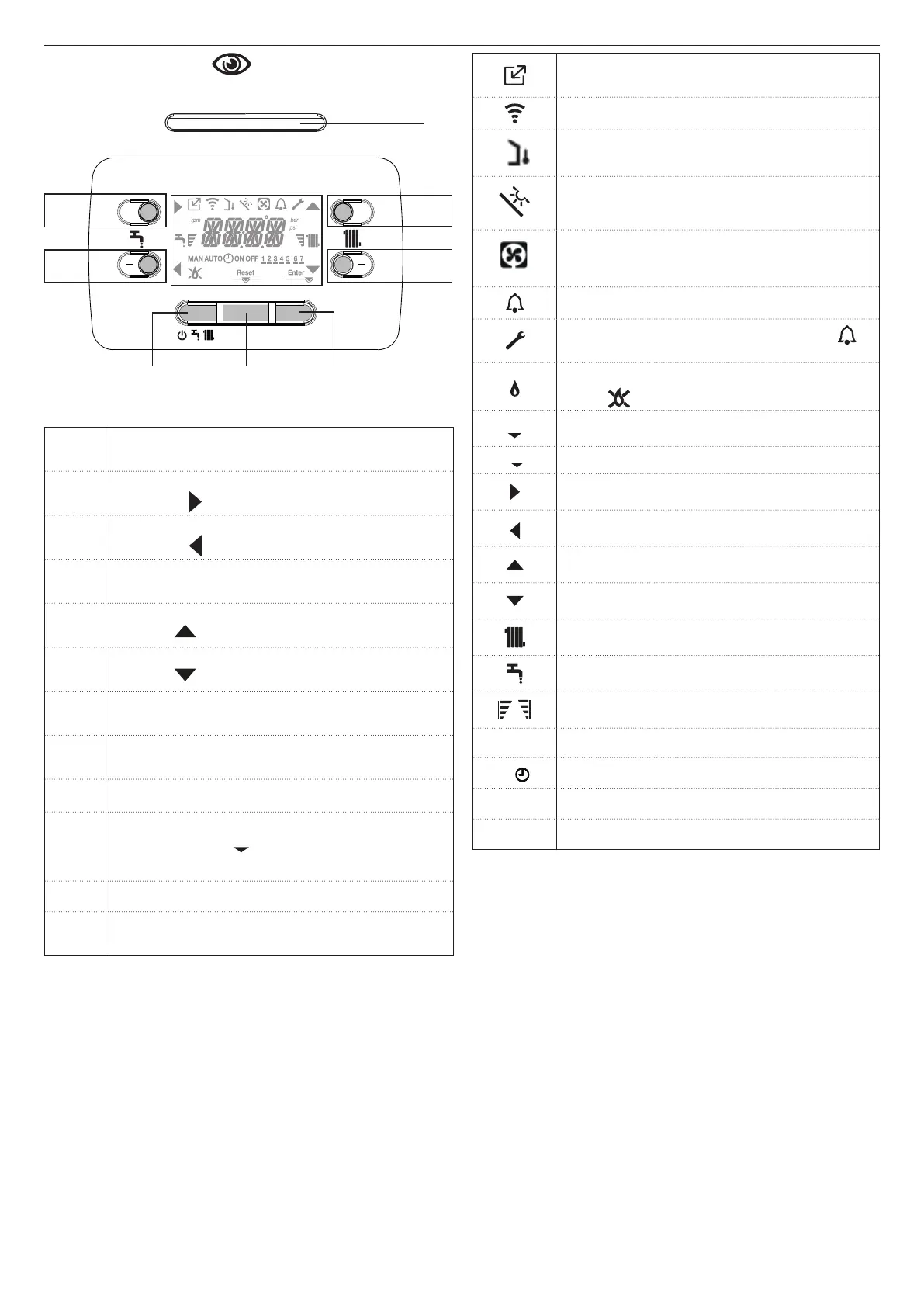

3.20 Panou de comandă
Led
Semnal luminos care indică starea de funcţionare a centralei termice. Poate
 roşu sau verde (consultaţi paragraful specic)
A
Se utilizează în mod normal pentru a creşte temperatura apei calde menaje-
re, când săgeata este evidenţiată, are funcţia de conrmare
B
Se utilizează în mod normal pentru a reduce temperatura ape calde menaje-
re, când săgeata este evidenţiată, are funcţia de înapoi/anulare
A+B
Accesul la funcţiile confort aferente apei calde menajere (consultaţi paragra-
ful "4.12 Funcţia confort pentru apă caldă menajeră")
C
Se utilizează în mod normal pentru a creşte temperatura apei de încălzire,
când săgeata este evidenţiată, vă puteţi deplasa în meniul P1
D
Se utilizează în mod normal pentru a reduce temperatura apei de încălzire,
când săgeata este evidenţiată, vă puteţi deplasa în meniul P1
A+C
Acces la meniu pentru setarea ceasului (consultaţi paragraful "4.2 Progra-
marea centralei termice")
1
Se utilizează pentru a schimba starea de funcţionare a centralei (OPRITĂ,
VARĂ şi IARNĂ)
2
Se utilizează pentru a reseta starea alarmei sau pentru a întrerupe ciclul
de aerisire
3
Se utilizează pentru a accesa meniurile INFORMAŢII şi P1. Când pe ecran
se aşează pictograma
Enter
, tasta are funcţia ENTER şi este utilizată
pentru a conrma valoarea setată în timpul programării unui parametru teh-
nic
1+3
Blochează și deblochează tastelor
2+3
Când centrala este setată la OPRIT, se utilizează pentru a porni funcţia de
analiză a combustiei (CO)
RESET
+
MENU
+
A
C
1 2 3
B
D
LED
Indică o conexiune cu un dispozitiv la distanţă (OT sau RS485)
Indică o conexiune cu un dispozitiv WI-FI
Indică prezenţa unui senzor de temperatură extern
Indică activarea funcţiilor speciale de apă caldă menajeră sau prezenţa
unui sistem pentru gestionarea sistemului termic solar
Indică conexiunea la o pompă de încălzire (nu este utilizată pe acest
model)
Pictogramă care se iluminează când există o alamă
Se aprinde când există o defecţiune împreună cu pictograma , cu
excepţia alarmelor de acără şi apă
Indică prezenţa unei ăcări, în cazul întreruperii ăcării, pictograma este
aşată ca
Reset
Se aprinde când există alarme care necesită resetare manuală de către
operator
Enter
Se aprinde când există o solicitare de conrmare a operaţiei
Când pictograma este activă, indică faptul funcţia „conrmare” a bu-
tonului A este activă
Când pictograma este activă, indică faptul funcţia „înapoi/anulare” a
butonului B este activă
Când pictograma este activă, se poate naviga în meniu sau se poate mări
valoarea parametrului selectat
Când pictograma este activă, se poate naviga în meniu sau se poate
reduce valoarea parametrului selectat
Pictograma se aprinde când este activă încălzirea centrală, iluminează
intermitent dacă este în curs o solicitare de încălzire
Pictograma se aprinde când este activă apa caldă menajeră, iluminează
intermitent dacă este în curs o solicitare de apă caldă menajeră
Indică faptul valoarea de setare stabilită (valoare minimă 1 marcaj,
valoare maximă 4 marcaje)
1 2 3 4 5 6 7
Indică zilele săptămânii
AUTO ON
INDISPONIBIL PENTRU ACEST MODEL
MAN ON
INDISPONIBIL PENTRU ACEST MODEL
MAN OFF
INDISPONIBIL PENTRU ACEST MODEL
Comanda de la distanţă are funcţia unei interfeţe cu aparatul, aşând setările de sistem şi furnizând acces la parametri.
Aşajul indică în mod normal temperatura senzorului de debit, cu excepţia cazului în care există în curs o solicitare de apă caldă menajeră, caz în care se aşează sonda de temperatură
a apei calde menajere; dacă nu se atinge nicio tastă timp de 10 sec., se aşează ora curentă (fundal neiluminat).
MENIUL de congurare este organizat într-o structură ramicată pe mai multe niveluri. Pentru ecare submeniu a fost denit un nivel de acces: Nivel UTILIZATOR disponibil întotdeauna;
Nivel TEHNIC protejat cu parolă.
Mai jos este rezumatul structurii ramicate a MENIULUI SETĂRI.
Este posibil ca unele informaţii să nu e disponibile în funcţie de nivelul de acces, starea aparatului sau conguraţia sistemului.
Meniu Parametru
Derulați mesajul numai
dacă parametrul P1.05 = 1
Valoare
Nivel
parolă
Valoare setată
în fabrică
Valori
personalizate
P1
SETARI
P1.01 LIMBA
0 IT
1 RO
2 FR
3 EN
4 SR
5 HR
6 ES
7 EL
8 BG
9 PL
10 SL
UTILIZATOR
P1.02 ORA SI ZIUA UTILIZATOR
P1.03 PROGRAM ORAR INDISPONIBIL PENTRU ACEST MODEL
P1.05 TEXT DERULANT 0 / 1 UTILIZATOR
P2 COMBUSTIE
P2.01 TIP GAZ 0 / 1 INSTALATOR 0
P2.02 TIP CAZAN 1 / 2 / 3 / 4 SERVICE
1 (25 kW)
2 (30 kW)
3 (35 kW)
4 (40 kW)
P2.03 OFFSET COMBUSTIE 0 / 1 / 2 SERVICE
P2.04 CURBA COMBUSTIE INDISPONIBIL PENTRU ACEST MODEL
P2.06
AUTOCALIBRARE
COMBUSTIE
0 / 1 SERVICE 0
P3 CONFIGURARE
P3.01
CONFIGURATIE
HIDRAULICA
0 / 1 / 2 / 3 / 4 INSTALATOR 1
P3.02
TIP TRADUCTOR
PRESIUNE
0 / 1 SERVICE 1
P3.03 ACTIVARE UMPLERE INST 0 / 1 SERVICE 0
P3.04
PRESIUNE INITIERE
UMPLERE
INDISPONIBIL PENTRU ACEST MODEL
P3.05 CICLU AERISIRE 0 / 1 SERVICE 1
P3.06
VITEZA MINIMA
VENTILATOR
INSTALATOR
consultaţi datele
tehnice
tabel
P3.07
VITEZA MAXIMA
VENTILATOR
INSTALATOR
consultaţi datele
tehnice
tabel
P3.09
VITEZA MAXIMA
VENTILATOR INCALZIRE
MIN - MAX INSTALATOR
consultaţi datele
tehnice
tabel
P3.10 RANGE RATED MIN - MAX_CH INSTALATOR
consultaţi datele
tehnice
tabel
P3.11 IESIRE AUX 0 / 1 / 2 INSTALATOR 0
P3.12
RESETARE SONDA GAZE
ARSE
0 / 1 INSTALATOR 0
P4 INCALZIRE
P4.01
HISTEREZIS OFF TEMP
INALTA
2 - 10 SERVICE 5
P4.02
HISTEREZIS ON TEMP INALTA
2 - 10 SERVICE 5
P4.03
HISTEREZIS OFF TEMP
JOASA
2 - 10 SERVICE 3
P4.04
HISTEREZIS ON TEMP JOASA
2 - 10 SERVICE 3
P4.05 SETARI POMPA 0-100 INSTALATOR 85
P4.08 CASCADA OTBUS INDISPONIBIL PENTRU ACEST MODEL
P4.09 USCARE SAPA 0 / 1 INSTALATOR 0
P4.10
ANULARE TEMPORIZARE
INCALZIRE
0 - 20min INSTALATOR 3min
P4.11
RESETARE CRONOMETRU
INCALZIRE
0 / 1 INSTALATOR 0
P4.12
TIP APLICATIE ZONA
PRINCIPALA
0 / 1 INSTALATOR 0
P4.13
ADRESA BE16 ZONA
PRINCIPALA
1 - 6 INSTALATOR 3
P4.14
CONFIGURATIE
HIDRAULICA ZONA
PRINCIPALA
0 / 1 INSTALATOR 0
P4.15 TIP ZONA PRINCIPALA 0 / 1 INSTALATOR 0
P4.16 TEMP MAX ZONA P
AT: TEMP MIN ZONA P - 80.5
BT: TEMP MIN ZONA P - 45.0
INSTALATOR
80.5
P4.17 TEMP MIN ZONA P
AT: 20 - TEMP MAX ZONA P
BT: 20 - TEMP MAX ZONA P
INSTALATOR
20
P4.18 TERMOREGLARE ZONA P 0 / 1 INSTALATOR 0
