Beretta MYNUTE X C Series User Manual

90
MYNUTE X
[RO] - Circuit hidraulic
AF Intrare apă rece
AC Ieşire apă caldă
M Livrare încălzire
R Retur încălzire
1 Supapă de siguranţă
2 Supapă de evacuare
3 By-pass automat
4 Robinet de umplere
5 Supapă de închidere
6 Sondă circuit apă menajeră
7 Traductor de presiune
8 Vană de evacuare aer
[ES] - Prevalencia residual del circulador
La caldera está equipada con un circulador de modulación
de alta eciencia conectado hidráulica y eléctricamente,
cuyas prestaciones se indican en los grácos . La modulación
es gestionada por la placa a través del parámetro P4.05 - nivel
de acceso INSTALADOR. El circulador es congurado de
fábrica con una curva de altura barométrica de 6 metros. La
caldera posee un sistema antibloqueo que pone en marcha
un ciclo de funcionamiento cada 24 horas de parada, con el
selector de función en cualquier posición .
b
La función “Antibloqueo” se activa solo si la caldera
está alimentada eléctricamente.
a
Está absolutamente prohibido que el circulador
funcione sin agua .
En el caso en que fuese necesario utilizar una curva
diferente, se puede seleccionar el nivel deseado en el
circulador .
A = Prevalencia residual (mbar)
B = Caudal (l/h)
C = Área de modulación de la bomba PMW

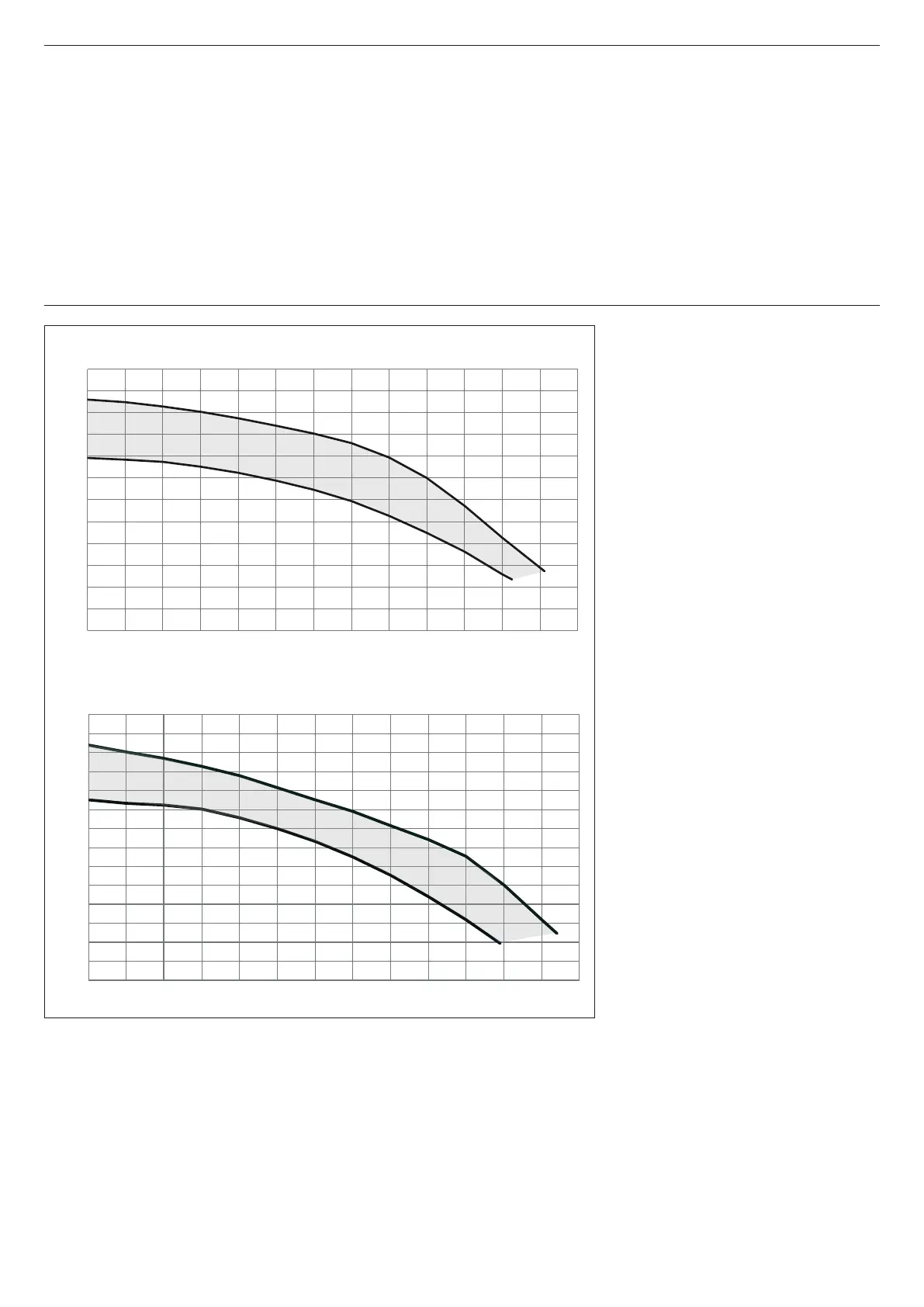

Fig. 3
6-metre circulator (factory setted) / Circulador de 6 metros (colocado en fábrica) /
6-metri Pompa de circulaţie (setare din fabrică)
0
50
100
150
200
250
300
350
400
450
500
550
600
0 100 200 300 400 500 600 700 800 900 1000 1100 1200 1300
Prevalenza [mbar]
Portata impianto [l/h]
B
A
C
[EN] - Residual head of circulator
The boiler is equipped with an already hydraulically and
electrically connected circulator, whose useful available
performance is indicated in the graphs. The modulation is
managed by the board through the parameter P4.05 - access
level INSTALLER. The circulator is factory set with discharge
head of 6 meters. The boiler is equipped with an anti-blocking
system which starts up an operation cycle after every 24 hours
of stop, with the mode selector in any position.
b
The "anti-locking" function is only activated when the
boiler is electrically powered .
a
It is strictly forbidden to operate the circulator without
water.
Where there is the need to use a different curve, the desired
level can be selected on the circulator.
A = Residual head (mbar)
B = Flow rate (l/h)
C = PMW pump modulation area
7-metre circulator (accessory) / Circulador de 7 metros (accesorio) /
7-metri Pompa de circulaţie (accesoriu)
0
50
100
150
200
250
300
350
400
450
500
550
600
650
700
0 100 200 300 400 500 600 700 800 90 0 1000 1100 1200 1300
Prevalenza [mbar]
Portata impianto [l/h]
Prevalenza residua disponibile all'impianto circolatori UPM3 ZB 15-70 e FLEX AS 7m
[codd. 20091499 -
20091500/1/2 imposta a 7 m]
-
B
A
C
[RO] - Sarcina reziduală a pompei de circulaţie
Centrala este deja dotată cu o pompă de circulaţie cu conex-
iuni hidraulice şi electrice, a cărei performanţă utilă disponibilă
este indicată pe grac. Modulaţia este gestionată prin P4.05
- nivel de acces INSTALATOR. Pompa de circulaţie este setată
din fabrică cu prevalenţă de 6 metri.
Centrala este dotată cu un sistem anti-blocare care activează
un ciclu de funcţionare după ecare 24 de ore de pauză, cu
selectorul de funcţie în orice poziţie.
9 Sondă tur
10 Termostat de limită
11 Schimbător principal de căldură
12 Sondă retur
13 Vas de expansiune
14 Supapă inferioară de aerisire
15 Pompă de circulaţie
16 Hidrometru
17 Vană cu trei căi
18 Regulator de debit
19 Fluxostat
20 Filtru apă caldă menajeră
b
Funcţia „anti-blocare” este activă numai când
centrala termică este alimentată cu energie
electrică.
a
Este strict interzisă acţionarea pompei de circulaţie
fără apă.
Dacă trebuie să folosiţi o curbă diferită, puteţi selecta nivelul
dorit al pompei de circulaţie.
A = Sarcină reziduală (mbar)
B = Debit (l/h)
C = Zonă de modulaţie pompă PMW
