Conexiuni de înaltă tensiune
Conexiunea la reţeaua electrică trebuie să e realizată prin intermediul unui dispozitiv
de separare cu o deschidere omnipolară de cel puţin 3,5 mm (EN 60335/1, categoria
3). Aparatul funcţionează cu curent alternativ la 230 V/50 Hz şi este în conformitate cu
standardul EN 60335-1. Este obligatorie conectarea cu o împământare ecientă, conform
normativelor în vigoare.
b
Este responsabilitatea instalatorului să asigure o împământare adecvată a
aparatului; producătorul nu răspunde pentru eventuale daune cauzate de realizarea
incorectă sau de nerealizarea acesteia
b
De asemenea, vă sfătuim să respectaţi conexiunea fază-nul (L-N).
b
Conductorul de legare la pământ trebuie să e cu câţiva centimetri mai lung decât
celelalte.
b
Pentru a crea etanşeitatea centralei, utilizaţi o clemă şi strângeţi-o pe canalul de
cablu utilizat.
Centrala termică poate funcţiona cu o alimentare fază-nul sau fază-fază (neoscilantă).
Este interzisă utilizarea conductelor de gaz şi/sau de apă ca împământare pentru aparaturile
electrice. Pentru conexiunea electrică, folosiţi cablul de alimentare din dotare. Dacă trebuie
înlocuit cablul de alimentare, utilizaţi un cablu HAR H05V2V2-F, 3 x 0,75 mm², Ø exterior
max. 7 mm.
3.10 Conexiunea de gaz
Racordarea alimentării cu gaz trebuie efectuată în conformitate cu standardele actuale de
instalare. Înainte de efectuarea racordării, vericaţi dacă tipul de gaz este acela pentru care
aparatul este reglat.
3.11 Pompă de circulaţie cu viteză variabilă
Funcţia de modulare a pompei de circulaţie este activă numai pentru funcţia încălzire.
La comutarea comutatorului cu trei căi pentru apa caldă menajeră, pompa de circulaţie
funcţionează întotdeauna la viteza maximă. Funcţia de modulare a pompei de circulaţie
se aplică
numai pompei de circulaţie a cazanului, nu pompelor de circulaţie ale dispozitivelor
externe conectate (e.g. pompă de circulaţie de relansare).
Există 4 moduri de gestionare din care puteţi alege, în funcţie de situaţie şi de tipul de sistem.
La accesarea meniului P4, parametrul P4.05, puteţi alege din:
1 - POMPĂ DE CIRCULAŢIE CU VITEZĂ VARIABILĂ CU MOD PROPORŢIONAL (41 <=
P4.05 <= 100)
2 - POMPĂ DE CIRCULAŢIE CU VITEZĂ VARIABILĂ CU MOD ∆ T CONSTANT (2 <= P4.05
<= 40)
3 - POMPĂ DE CIRCULAŢIE
ÎN MODUL VITEZĂ MAXIMĂ FIXĂ (
P4.05 = 1
)
4 - UTILIZARE EXCEPŢIONALĂ A UNEI POMPE DE CIRCULAŢIE STANDARD A CĂREI
VITEZĂ NU POATE FI REGLATĂ (P4.05 = 0)
1 - POMPĂ DE CIRCULAŢIE CU VITEZĂ VARIABILĂ CU MOD PROPORŢIONAL (41 <=
P4.05 <= 100)
În acest mod, placa centralei determină care curbă de uaj să e adoptată pentru puterea
instantanee a centralei.
2 - POMPĂ DE CIRCULAŢIE CU VITEZĂ VARIABILĂ CU MOD ∆ T CONSTANT (2 <= P4.05
<= 40)
În acest mod, instalatorul setează să se menţină valoarea ∆T între alimentare şi retur (spre
ex.: dacă se introduce valoarea= 10, viteza pompei de circulaţie se va modica pentru a avea
un debit de sistem prin care să se menţină ∆T la 10°C în amonte şi în aval de schimbătorul de
căldură).
3 - POMPĂ DE CIRCULAŢIE CU VITEZĂ VARIABILĂ CU MOD DE VITEZĂ MAXIMĂ FIXĂ
(P4.05 = 1)
În acest mod, când este activată, pompa de circulaţie funcţionează în permanenţă la viteza
maximă. Utilizat în sisteme cu cădere de presiune mare, în care este necesară exploatarea la
maxim a presiunii utile a centralei, pentru a asigura circulare sucientă (debit de sistem la viteza
maximă sub 600 litri/oră). Se utilizează atunci când există amestecuri cu debite mari în circuitul
din aval. Operaţional:
Accesaţi parametrul P4.05
Setaţi valoarea = 1
4 - UTILIZARE EXCEPŢIONALĂ A UNEI POMPE DE CIRCULAŢIE STANDARD A CĂREI
VITEZĂ NU POATE FI REGLATĂ (P4.05 = 0)
Acest mod trebuie utilizat în cazuri excepţionale în care doriţi să utilizaţi o pompă de circulaţie
UPS tradiţională în cazan.
CONFIGURAŢII RECOMANDATE DE CĂTRE PRODUCĂTOR
SENZOR DE TEMPERATURĂ
EXTERNĂ
(YES REGLARE TERMICĂ)
SENZOR DE TEMPERATURĂ
EXTERNĂ
(FĂRĂ REGLARE TERMICĂ)
TEMPERATURĂ
redus (podea)
ΔT constantă
(5 ≤ ≤ 7)
PROPORŢIONAL
(P4.05 = 85)
TEMPERATURĂ
ÎNALT (radiatoare fără
supape termostatice)
ΔT constantă
(15 ≤
P4.05
≤ 20)
PROPORŢIONAL
(
P4.05
= 85)
TEMPERATURĂ
ÎNALT (radiatoare cu
supape termostatice)
ΔT constantă
(15 ≤
P4.05
≤ 20)
PROPORŢIONAL
(
P4.05
= 60)

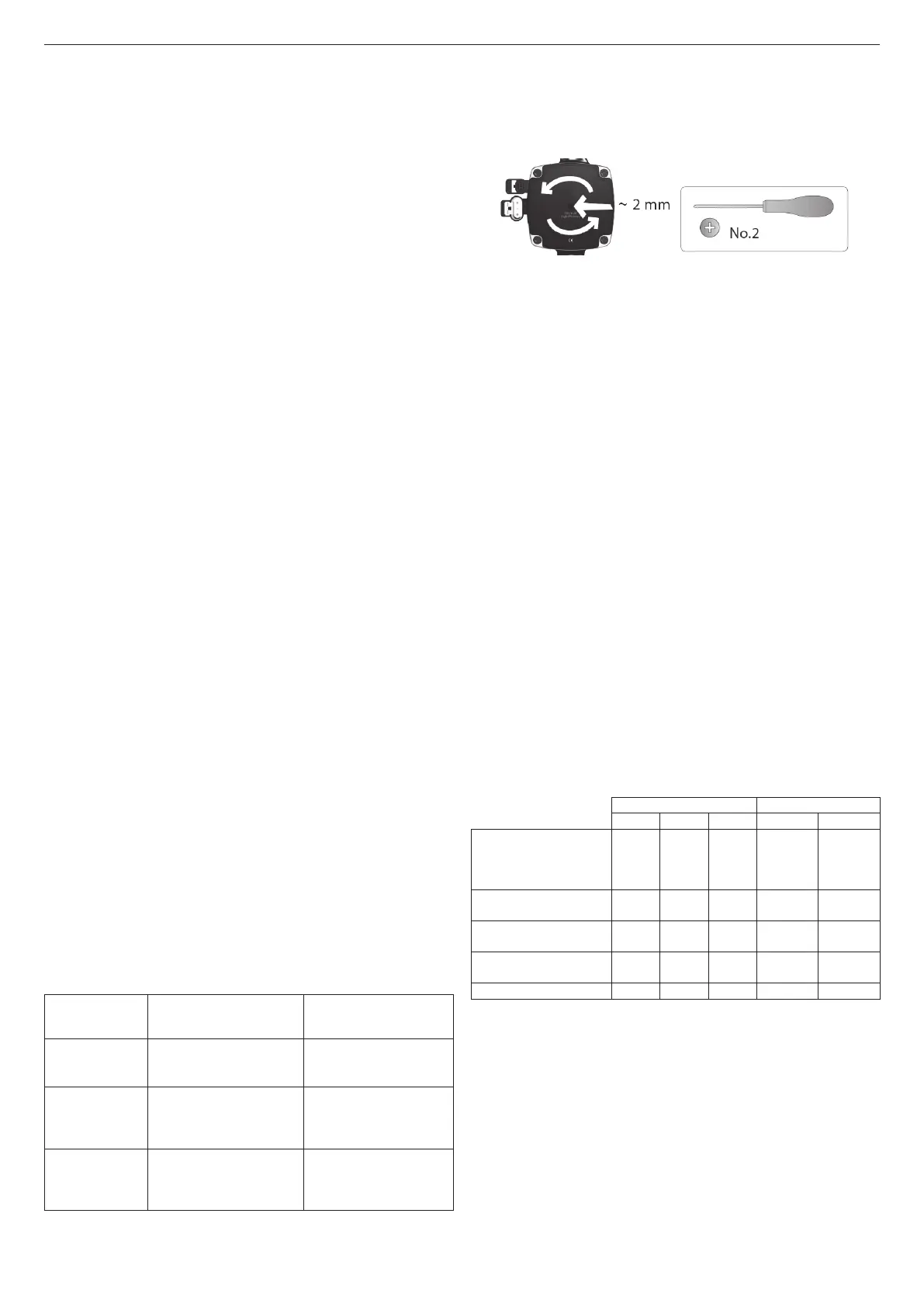

3.12 Resetarea manuală a pompa de circulaţie
Pompa de circulaţie dispune de o funcţie electronică de resetare, însă, dacă este necesară
resetarea manuală, procedaţi în modul următor:
- utilizaţi o şurubelniţă Philips, de preferat Phillips nr. 2
- introduceţi şurubelniţa în gaură până când intră în contact cu şurubul de resetare, apoi apăsaţi
(în principiu, şurubul ar trebui să intre aproximativ 2 mm) şi rotiţi în sens invers acelor de
ceasornic.
3.13 Demontarea carcasei
Pentru a avea acces la componentele din interior, scoateţi carcasa aşa cum este indicat
mai jos:
- identicaţi şi deşurubaţi cele 2 şuruburi (A - g. 11) de xare a carcasei la centrală
acţionând cele două cleme de xare (C - g. 11), desprindeţi partea inferioară a carcasei
- ridicaţi carcasa în sus pentru a o elibera de la urechile superioare (B - g. 11), apoi
scoateţi-o.
ATENŢIE
b
În cazul demontării panourilor laterale, reasamblaţi-le în poziţia iniţială consultând
etichetele adezive de pe pereţii acestora.
b
Dacă panoul frontal este deteriorat, acesta trebuie înlocuit.
b
Panourile de absorbţie a zgomotului din interiorul pereţilor din faţă şi laterali asigură
etanşarea la aer a tubulaturii de alimentare cu aer în mediul de instalare.
b
Prin urmare, este ESENŢIAL ca, după operaţiile de demontare, să se repoziţioneze
corect componentele astfel încât să se asigure că etanşeitatea centralei termice este
ecientă.
3.14 Evacuarea gazelor arse şi admisia aerului pentru ardere (Fig. 12)
Pentru a evacua produşii de ardere, consultaţi UNI 7129-7131. De asemenea, trebuie
respectate întotdeauna normele locale ale pompierilor, ale companiei de gaz şi alte
eventuale prevederi municipale. Evacuarea produşilor de ardere este realizată de un
ventilator centrifugal, iar placa de comandă monitorizează în mod constant dacă acesta
funcţionează corect. Este esenţial ca pentru evacuarea gazelor arse şi admisia aerului de
ardere pentru centrala termică să e utilizate doar ţevi originale (cu excepţia tipului C6) şi
racordarea să e realizată corect, aşa cum se indică în instrucţiunile furnizate cu accesoriile
pentru gazele arse. La un singur coş de fum pot conectate mai multe aparate, cu condiţia
ca ecare dintre acestea să e de tip cu condensare. Centrala este un aparat de tip C (cu
cameră etanşă), deci trebuie sa aibă o conexiune sigură la conducta de evacuare a gazelor
de ardere şi la tubul de absorbţie a aerului pentru ardere; amândouă cu ieşire la exterior şi
fără de care aparatul nu poate funcţiona.
Tipurile de terminale disponibile pot concentrice sau duble.
Tabel lungimi ţevi de admisie/evacuare
Lungime rectilinie maximă Scădere de presiune
20 R 30 R 40 R Cot 45° Cot 90°
Conductă evacuare gaze
arse Ø 80 mm (instalare
„forţată deschisă”)
(tip B23P-B53P)
110 m 65m 53m 1 m 1.5 m
Ţeavă concentrică
Ø 60-100 mm (orizontală)
10 m 6 m 6m 1.3m 1.6m
Ţeavă concentrică
Ø 60-100 mm (verticală)
11 m 7 m 7m 1.3m 1.6m
Ţeavă concentrică
Ø 80-125 mm
25 m 15 m 15m 1 m 1.5 m
Ţeavă dublă Ø 80 mm 60+60 m 35+35 m 28+28m 1 m 1.5 m
b
Lungimea rectilinie include primul cot (conexiunea la centrală), terminalele şi
îmbinările. Se face o excepţie pentru ţeava coaxială verticală Ø 60-100 mm, a cărei
lungime rectilinie nu include coturi.
b
Centrala termică este furnizată fără setul de evacuare a gazelor arse/de admisie a
aerului, deoarece este posibilă utilizarea accesoriilor pentru aparatele cu condensare
care se adaptează cel mai bine la caracteristicile de instalare (consultaţi catalogul).
b
Lungimile maxime ale ţevilor se referă la accesoriile coşului de fum disponibile în
catalog.
b
Este obligatorie utilizarea conductelor specice.
b
Conductele de evacuare a gazelor de ardere neizolate sunt potenţiale surse de
pericol.
b
Utilizarea unei ţevi mai lungi cauzează o pierdere a puterii centralei termice.
b
Asiguraţi o înclinare a conductei de evacuare a gazelor arse de 3° către centrală.
