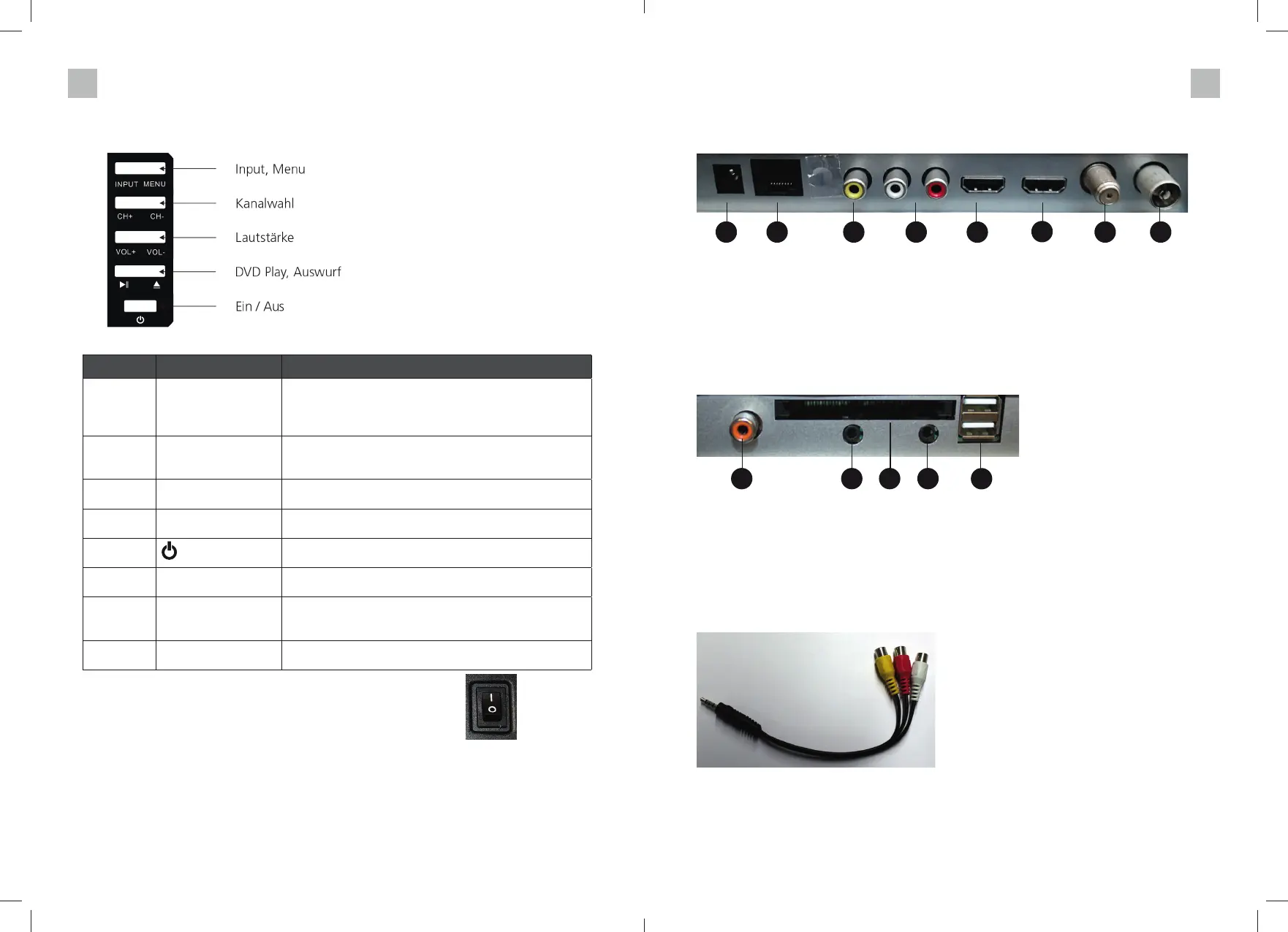

Rückansicht (Anschlussleiste unten)
1 Spannungseingang DC 12/24V
2 LAN-Anschluss
3 Analoger Videoausgang
4 Analoger Tonausgang
Seitliche Ansicht
1 Digitaler Tonausgang
2 AV-Eingang (über Adapterkabel)
3 Kopfhöreranschluss (analoger Tonausgang)
4 Über 2 und 3: CI+ Slot für Entschlüsselungsmodule
5 2 x USB-Anschluss; gemeinsam bis max. 500 mA, z.B. für Festplatten, Soundbars o.ä.
2. POSITION UND FUNKTION DER BEDIENUNGSTASTEN UND ANSCHLÜSSE
Position Tastenbeschriftung Funktion
1 INPUT / MENU • Auswahl des Eingangssignals: Satellit, DTV (Antenne,
Kabel), ATV (analog RF), AV, PC, SCART, Component
(YpbPr), DVD, HDMI1, HDMI2 und Media (über USB)
• Öffnen oder Verlassen eines Menüs
2 CH+/- • Auswahl der Programmkanäle. Drücken Sie diese Taste
um die Sender auszuwählen oder im OSD Menü das
obere oder untere Menü anzuwählen.
3 VOL+/- • Erhöhen oder Verringern der Lautstärke
• Anpassen der ausgewählten Menüpunkte im OSD Menü
4 DVD Play, Auswurf • DVD Starten
• DVD auswerfen
5
• Einschalttaste: Schaltet den Fernseher ein bzw. aus in den
Standby-Modus
vorne unten
rechts
Fernbedienungssensor • Infrarot-Empfänger für die Fernbedienung
vorne unten
rechts
Betriebsanzeige • Leuchtet rot: Standby
• Leuchtet grün: TV ist eingeschaltet
• Leuchtet nicht: TV ist ganz ohne Strom
rechte Seite
hinten
Hauptschalter • Trennen des Fernsehers vom Strom
Der Ein-/Ausschalter befi ndet sich hinten neben den Bedientasten.
Anmerkung/Hinweis:
Wenn das Fernsehgerät nach einer Minute kein HDMI Signal erhält, oder 15 Minuten
lang kein Videosignal empfängt, schaltet sich der Fernseher automatisch in Standby. Die
Betriebsanzeige-LED leuchtet dann rot.
1 2 34 5
1 2 3 4 5 6 7 8
5 HDMI1-Eingang
6 HDMI2-Eingang
7 RF S2: SAT-Antenneneingang
8 RF T2: Kabelanschluss/Terr. Antenneneingang
AV-Kabel
Wird bei Bedarf in Buchse 2 (AV-Eingang) an der hinteren Seite des Fernsehers eingesteckt.
Gelb = Video
Rot = Rechter Tonkanal
Weiß = Linker Tonkanal
1
2
3
4
5
