96 97

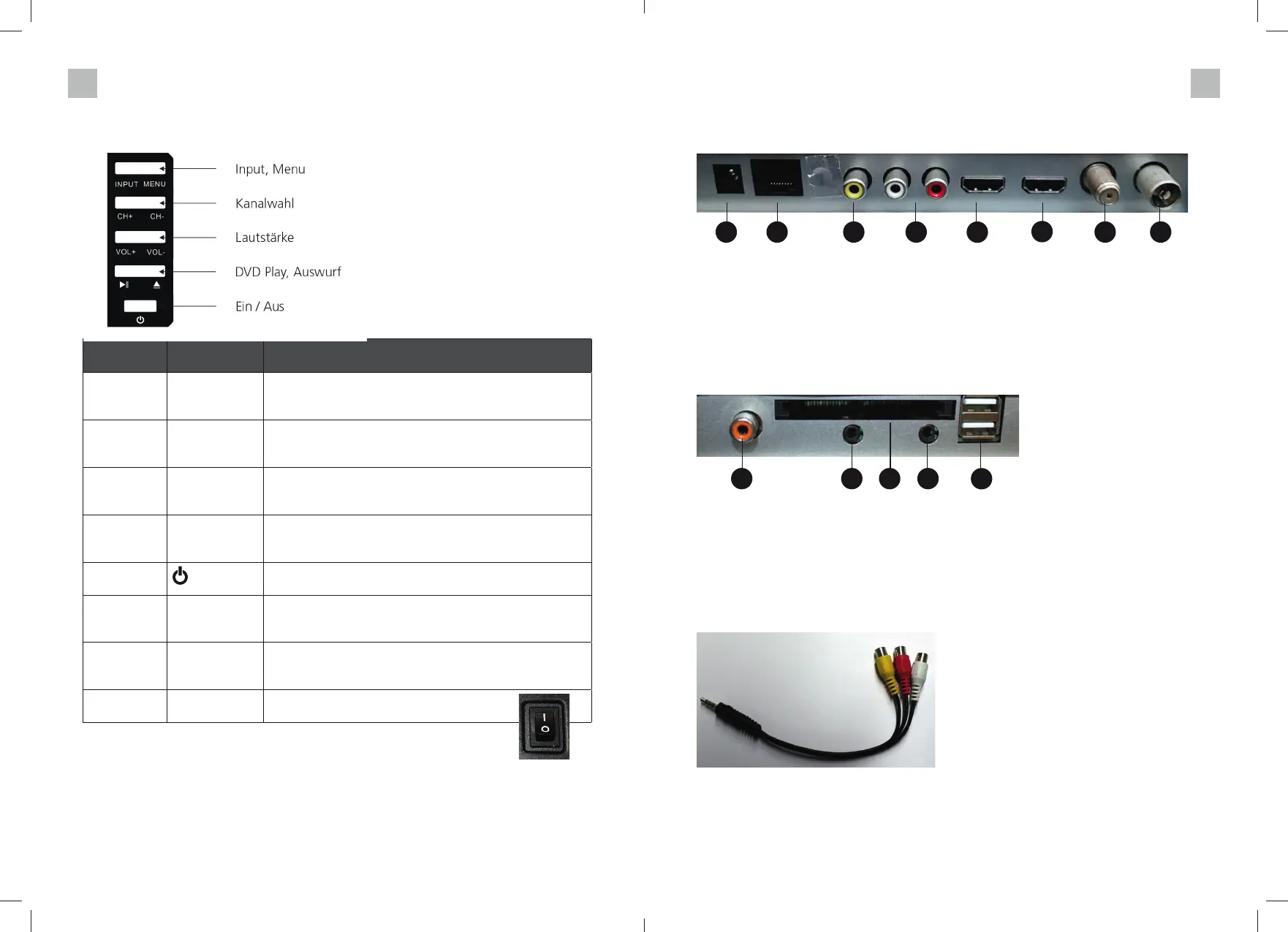

Vista posteriore (striscia di connessione in basso)
1 Ingresso di tensione DC 12/24V
2 Connessione Lan
3 Uscita video analogica
4 Uscita audio analogica
Vista laterale
1 Uscita audio digitale
2 Ingresso AV (tramite cavo adattatore)
3 Presa per le cuf e (uscita audio analogica)
4 Via 2 e 3: slot CI+ per moduli di decodifi ca
5 2 x connessione USB; insieme fi no a max. 500 mA, ad esempio per hard disk, sound bar
o simili.
2. POSIZIONE E FUNZIONE DEI PULSANTI DI CONTROLLO E DELLE CONNESSIONI
Posizione Etichetta
chiave
Funzione
1 Input / MENU • Selezione del segnale d‘ingresso: Satellite, DTV (anten-
na, cavo), ATV (RF analogico), AV, PC, SCART, Compo-
nent (YpbPr), DVD, HDMI1, HDMI2 e Media (via USB)
2 CH+/- • Selezione dei canali del programma. Premere questo
tasto per selezionare i canali o per selezionare il menu
superiore o inferiore nel menu OSD.
3 VOL+/- • Aumentare o diminuire il volume
• Regolazione delle voci di menu selezionate nel menu
OSD
4 Riproduzione
DVD, espulsi-
one
• Avviare il DVD
• Espellere DVD
5
• Tasto di accensione: accende o spegne il televisore in
modalità standby
anteriore
in basso a
destra
Sensore di
controllo
remoto
• Ricevitore a infrarossi per il telecomando
anteriore
in basso a
destra
Indicatore di
potenza
• Si accende di rosso: Standby
• Si illumina di verde: il televisore è acceso
• Non accesa: la TV è completamente senza corrente
lato destro
posteriore
Interruttore
principale
• Scollegare il televisore dalla rete elettrica
L‘interruttore on/off si trova sul retro, accanto ai pulsanti di controllo.
Nota/ricordo:
Se il televisore non riceve un segnale HDMI dopo un minuto, o non riceve un segnale
video per 15 minuti, il televisore passa automaticamente in standby. Il LED dell‘indicatore
di alimentazione si accende allora di rosso.
1 2 34 5
1 2 3 4 5 6 7 8
5 Ingresso HDMI1
6 Ingresso HDMI2
7 RF S2: ingresso antenna SAT
8 RF T2: collegamento del cavo/ingresso
dell‘antenna
Cavo AV
Si collega alla presa 2 (ingresso AV) sul retro del televisore, se necessario.
Giallo = Video
Rosso = canale sonoro destro
Bianco = canale sonoro sinistro
1
2
3
4
5
IT IT
