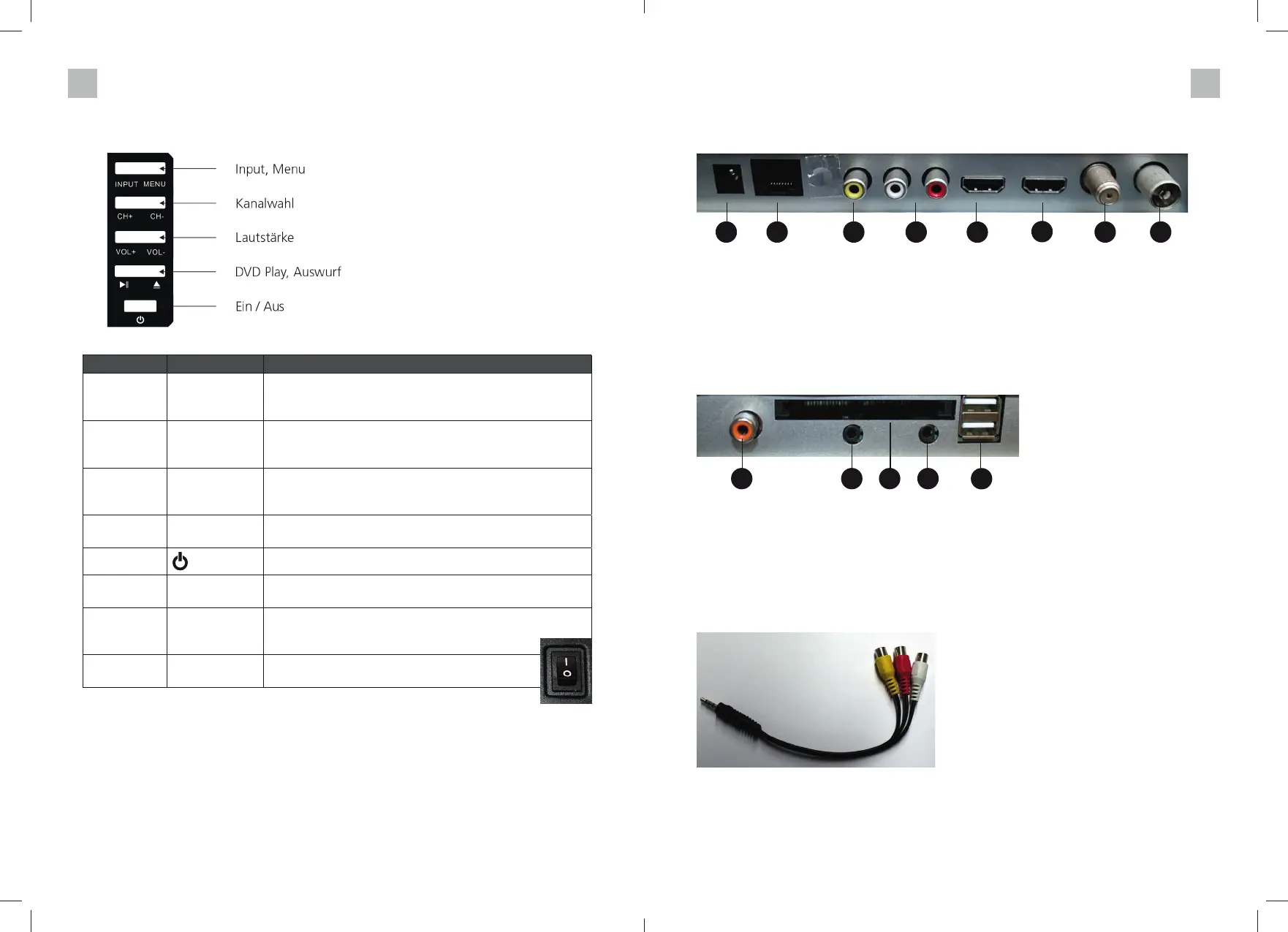

Achteraanzicht (aansluitstrip onderaan)
1 Spanningsingang DC 12/24V
2 Lan aansluiting
3 Analoge video-uitgang
4 Analoge geluidsuitgang
Zijaanzicht
1 Digitale geluidsuitgang
2 AV-ingang (via adapterkabel)
3 Koptelefoonaansluiting (analoge geluidsweergave)
4 Via 2 en 3: CI+ insteekplaats voor decodeermodules
5 2 x USB-aansluiting; samen tot max. 500 mA, b.v. voor harde schijven, soundbars e.d.
2. POSITIE EN FUNCTIE VAN DE BEDIENINGSKNOPPEN EN AANSLUITINGEN
Positie Toetsetiket Functie
1 Input / MENU • Ingangssignaalkeuze: Satelliet, DTV (antenne, kabel),
ATV (analoog RF), AV, PC, SCART, Component (YpbPr),
DVD, HDMI1, HDMI2 en Media (via USB)
2 CH+/- • Kiezen van de programmakanalen. Druk op deze toets
om de kanalen te selecteren of om het bovenste of
onderste menu in het OSD-menu te kiezen.
3 VOL+/- • Verhoog of verlaag het volume
• Aanpassen van de geselecteerde menu-items in het
OSD-menu
4 DVD afspelen,
uitwerpen
• Start DVD
• DVD uitwerpen
5
• Aan/uit-knop: Schakelt de TV aan of uit in stand-by
voorkant
rechtsonder
Afstandsbe-
dieningssensor
• Infrarood ontvanger voor de afstandsbediening
voorkant
rechtsonder
Stroomindi-
cator
• Brandt rood: Stand-by
• Licht groen op: TV is ingeschakeld
• Niet aan: TV zit volledig zonder stroom
rechterzijde
achter
Hoofdscha-
kelaar
• De TV loskoppelen van het lichtnet
De aan/uit-schakelaar bevindt zich aan de achterkant naast de bedieningstoetsen.
Opmerking/herinnering:
Als de TV na een minuut geen HDMI-signaal ontvangt, of 15 minuten geen videosignaal
ontvangt, schakelt de TV automatisch over op stand-by. De stroomindicator-LED brandt
dan rood.
1 2 34 5
1 2 3 4 5 6 7 8
5 HDMI1-ingang
6 HDMI2-ingang
7 RF S2: SAT-antenne-ingang
8 RF T2: Kabelaansluiting/Terr. antenne-ingang
AV-Kabel
Sluit aan op aansluiting 2 (AV-ingang) op de achterkant van de TV, indien nodig.
Geel = Video
Rood = rechter geluidskanaal
Wit = Linker geluidskanaal
1
2
3
4
5
