- 57 -

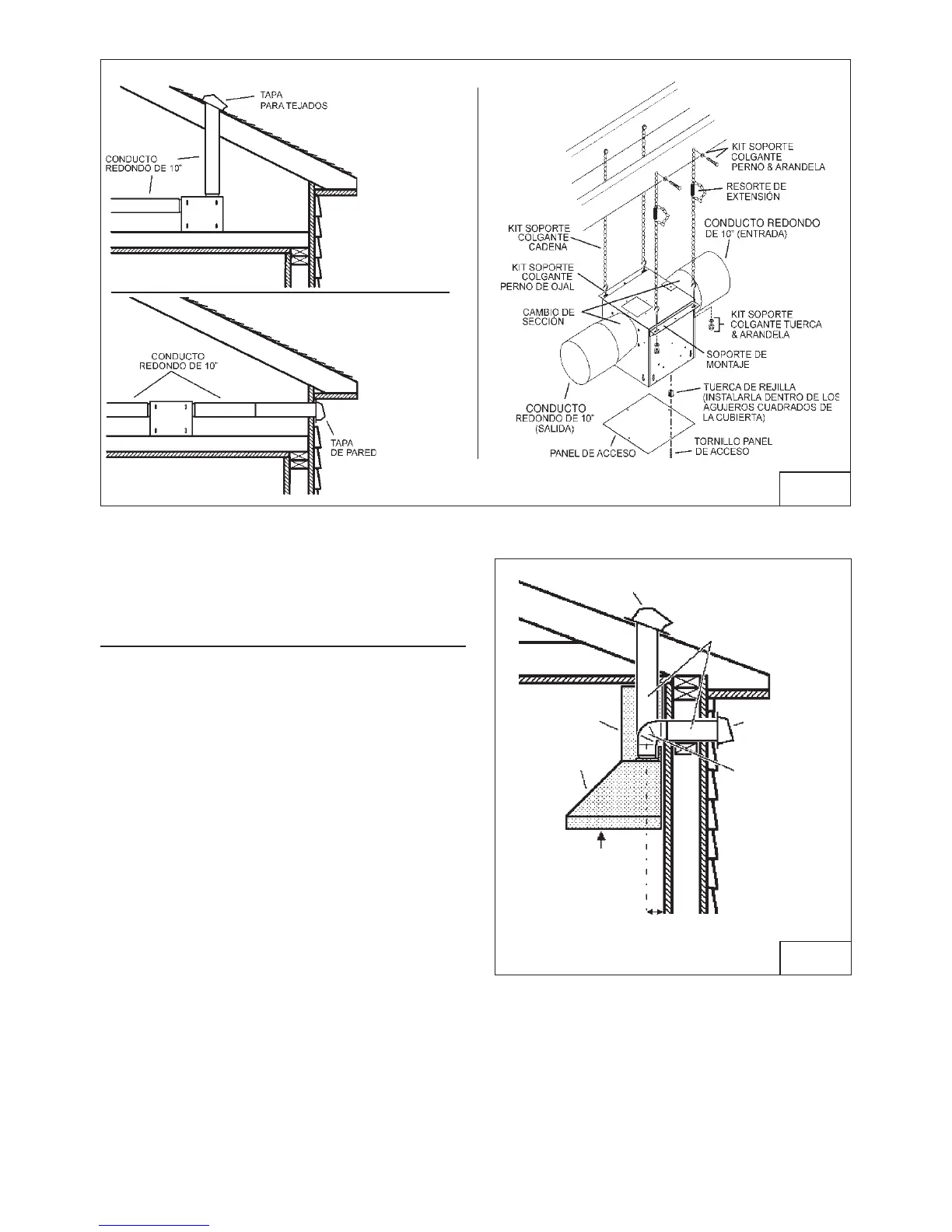

VENTILADOR “IN-LINE”
FIG. 5
INSTALACION DEL CONDUCTO
DE EXTRACCIÓN (WPP9IQ y
WPP9IQT)
NOTA: para evitar el riesgo de incendio, use
solamente material de metal.
1. Decida donde va a colocar el conducto de
extracción entre la campana y la parte exterior.
2. Un recorrido de conducto corto y recto
permitirá a la campana funcionar de manera
más eficaz.
Se recomienda que haya un mínimo de
6” de conducto recto de hasta un codo
para conducto de 8” y 12” por 10”
conducto.
3. Los recorridos largos de conducto, codos y
transiciones impiden el buen funcionamiento
de la campana. Use el menor número de ellos
posible.
4. Instale una cubierta ó una tapa. Conecte 8"
WPPIQ (o 10” WPPIQT) conducto redondo
de metal a la cubierta y retroceda hasta la
posición de la campana. Use une cinta para
precintar las juntas entre las partes del
entubado (Fig.6).
VENTILADOR
EXTERIOR
VENTILADOR
EXTERIOR
8” A 10” CODO
REDONDO
CAMPANA
CONDUCTO
DECORATIVO
8” A 10”
CONDUCTO
REDONDO
FIG.6
8” CONDUCTO REDONDO (5 - 1/8”)
10” CONDUCTO REDONDO (5 - 3/8”)
LÍNEA CENTRAL DU CONDUCTO DE
PARED
24” (61cm) A 36” (91cm)
POR ENCIMA DE LA
ZONA DE COCCIÓN
