Best WPP9 - Instale la Campana

- 58 -

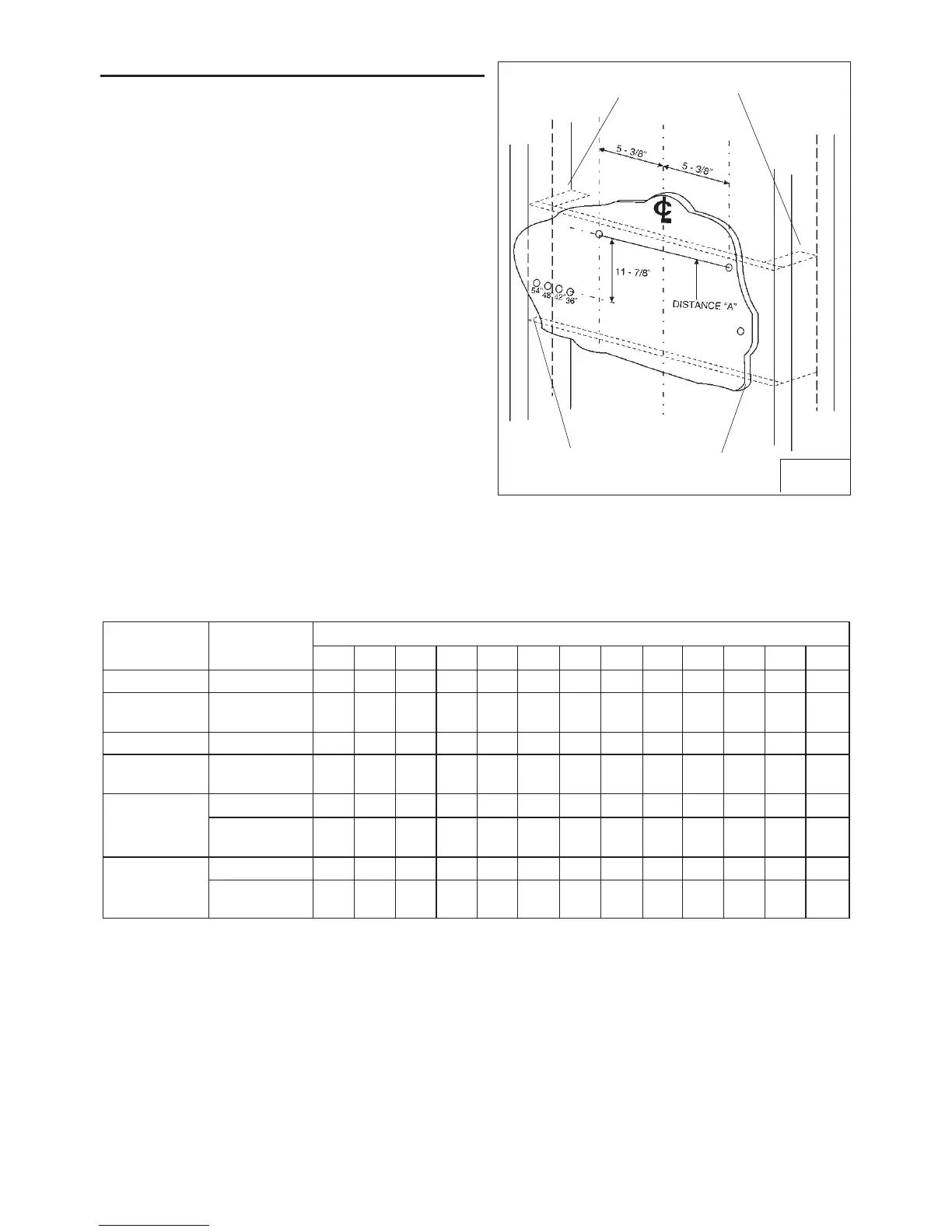

FIG. 7
MARCO DETRAS DE MADERA
DE SOPORTE
MADERA DE
SOPORTE DETRAS
DE PARED DE YESO
PARED DE
YESO
X = Posibles altura de instalación
X* = Possible Instalation heights but the non-duct filter slots will be exposed on
WPP9IQ36SB & WPP9IQ42SB: Posibles alturas para instalación pero ranuras de filtro
serán expuestas en WPP9IQ36SB & WPP9IQ42SB
Notas:
a. Distancia mínima sobre la superficie de cocción no deberá ser menor a 24". Un
máximo de 36" por encima de la superficie de cocción es altamente recomendado
para la mejor captura de impurezas de cocción. Distancias superiores a 36" son a
discreción del instalador o usuario; y si la altura de la chimenea decorativa o techo
lo permiten.
b.Requiere chimenea decorativa opcional de 10’, modelo con ducto AEWPP9SB o
modelo sin ducto AEWPP9SBN.
INSTALE LA CAMPANA
Remueva la película plástica protectora de
todas las superficies exteriores, chimeneas
decorativas y filtros, previo a su instalación
final.
1. Construya un marco de madera dentro de
la pared que este al ras de los taquetes
(Fig. 7).
Asegurarse que:
a) el marco este centrado sobre la ubicación
de instalación.
b) la altura del marco permita que la
campana sea asegurada dentro de las
dimensiones mostradas.
2. Instale tornillos (2) 6 x 60mm para parte
superior de campana en las dimensiones
mostradas en la figura 8-9. Utilice los 2
orificios exteriores, no apriete
completamente los tornillos.
3. Sujete la campana sobre los tornillos.
4. Nivele campana y asegúrela con los
tornillos (2) 6 x 60 mm en las posiciones
exteriores. Apriete todos los tornillos (4).
Notas:
a. La distancia mínima sobre la estufa no
deberá ser menor a 24". Un máximo de
36" por encima la estufa es recomendado
para la mejor captura de las impurezas
de cocción. Distancias superiores a 36"
son a discreción del instalador o usuario.
Altura del
techo
Metodo de
ducto
Distancia de la campana sobre superficie de cocción superior a 36” (plg.)
24
25 26 28 29 30 31 32 33 34 35 36 27
X X X X X X X 8 pies Con ducto
Sin ducto
X X
X X X X X X
X* X* X* X X X X 9 pies Con ducto
Sin ducto
X X X X X X X
X X X X X X X X 10 pies
(ver nota b)
Con ducto
Sin ducto
X X
X X X X X X X X X X
X X X X X
11 pies
(ver nota a & b)
Con ducto
Sin ducto
X X X X X
