Best WPP9 - Instalación Electrica

- 60 -
INSTALACIÓN ELECTRICA
(WPP9IQ y WPP9IQT)
Nota: Este tipo de campana tiene que ser
conectada a tierra cuidadosamente. La unidad
debe instalarla un técnico electricista siguiendo
las normas nacionales y locales.

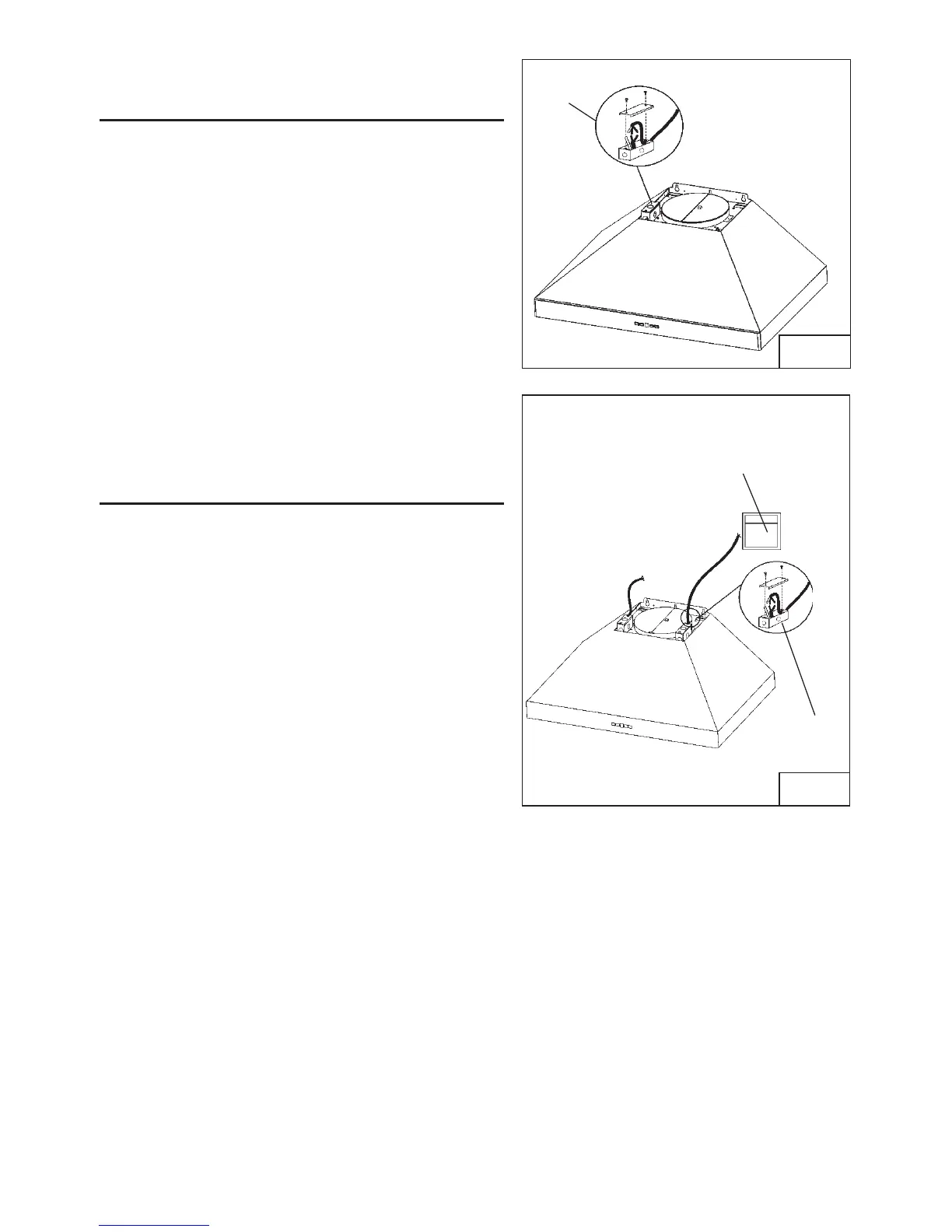

1. Quite la tapa de la caja de conexión eléctrica
y saque un cable (Fig.10).
2. Fije el “conduit” a la caja de conexión por medio
de un conector idóneo para el “conduit”.
3. Haga las conexiones eléctricas, una blanco
con blanco, negro con negro y verde con verde.
4. Vuelva a conectar la tapa de la caja de
conexión. Compruebe que los cables no
queden pillados.
INSTALACIÓN ELECTRICA
ADICIONAL DE EXTRACTOR
(WPP9E)
1. Pase un cable doble y una toma de tierra del
ventilador exterior o “In-Line” hacia la caja de
cables de la campana señalada “motor
connection” (Fig.11)
2. Quite la cubierta de la caja de cables y quite un
knockout.
3. Alimente 6” de cable a través de apertura del
“knockout” y asegurado el cable en la caja
eléctrica con un conector apropriado.
4. Efectúe las conexiones eléctricas a la campa-
na. Conecte el cable blanco con el blanco, el
rojo con el negro y el verde con la toma de
tierra.
5. Tape la caja de los cables y atorníllela.
Asegúrese de que los cables no se queden
pillados entre la cubierta y la caja.
Conexión del ventilador exterior:
1. Haga las conexiones eléctricas en el ventilador
exterior (vea las instrucciones provistas con el
ventilador exterior).
TAPA DE
CONEXIÓN
ELÉCTRICA
VENTILADOR
EXTERIOR
CONEXIÓN DEL VENTILADOR A LA
CAMPANA
CAJA
MARCADA
“MOTOR
CONNECTION”
CONECTE:
EL CABLE BLANCO CON EL BLANCO,
EL ROJO CON EL NEGRO
EL VERDE A LA TOMA DE TIERRA
FIG.11
FIG.10
