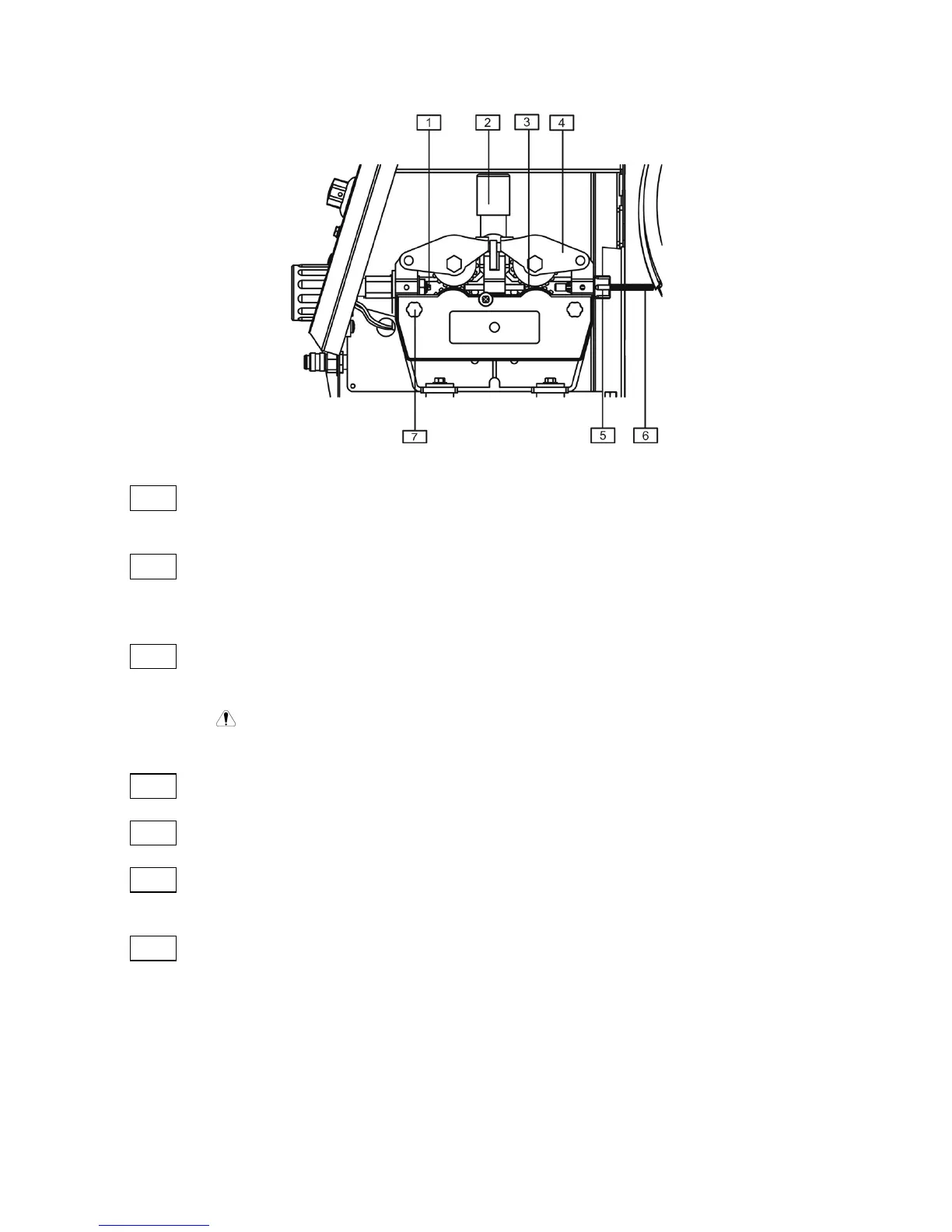

Mechanizm podajnika PDE 51
1
Prowadnica drutu gniazda EURO: wprowadza drut spawalniczy do
gniazda EURO.
2
Pokrętło regulacji docisku drutu elektrodowego: obrót zgodnie z ruchem
wskazówek zegara – zwiększanie siły docisku, obrót w kierunku
przeciwnym – zmniejszanie siły docisku.
3
Rolka czynna ø40: w zależności od rodzaju i średnicy drutu
elektrodowego należy stosować rolki o odpowiednim kształcie i
rozmiarze rowka prowadzącego (patrz rozdział „Akcesoria”).
Uwaga: Należy używać wyposażenie dostarczane przez
producenta.
4
Ramię dociskowe.
5
Króciec.
6
Prowadnica drutu mechanizmu podajnika: wprowadza drut spawalniczy
do mechanizmu podajnika.
7
Śruba mocująca.
