SVENSKA
A
Elektriskt lås. Streckad linje visar anslutning till
lås med omvänd funktion.
B
Strömförsörjning, plintnr 1 och 2.
BC615Cotag/EM: 12 – 35 VDC.
BC615: 8 - 24 VAC eller 10 – 35 VDC.
C
Fjärröppningsknapp. Dörren öppnas vid slutning
av plintnr 6 och 9.
D
Ingång för dörrkontakter. Bygla (se F nedan) om
dörrkontakter inte används. Plint 7 och 9. Ingång
sluten när dörren är stängd.
E
Bortkoppling av kortläsare. Endast Fjärröppning
fungerar.
F
Bygla om dörrkontakter inte används.
G
Ingång för larm (röd lysdiod tänd). Plintnr 11 +, nr
12 –
H
Larmutgång. Använd E7-relä. Kopplas in mellan
plintnr 10 (+) och
13. Aktiveras när en dörr är tvångsöppnad eller när
öppningstid + dörrlarmstid gått ut och dörrkontak-
terna inte är stängda.
I
Utgång för hotkod. Används för att aktivera ett
externt larm. Använd E7-relä. Kopplas in mellan
plintnr 10 (+) och 14.
J
Sabotagekontakt. Normalt stängd när kapslingen
är stängd
K
Anslutning för skrivare. Vid anslutning av PC, se
inkopplingsbilden. RS232 interface: 9 600 bps,
ingen paritet, 8 bitar, 1 startbit, 1 stoppbit.
L
Om kortläsaren ingår i ett Bewapass/Entro-sys-
tem, sätt bygeln på N/W (network), annars på S/A
(standalone).
M
Avlägsna bygeln om bakgrundsbelysning inte
önskas
N
Knappen SW1. Används för att radera minnet och
för att bestämma nytt lösenord.
O
Om kortläsaren ingår i ett Bewator Entro-system,
sätt bygeln på INT (sabotageförsök visas som
meddelanden på PC:ns skärm), annars på EXT.

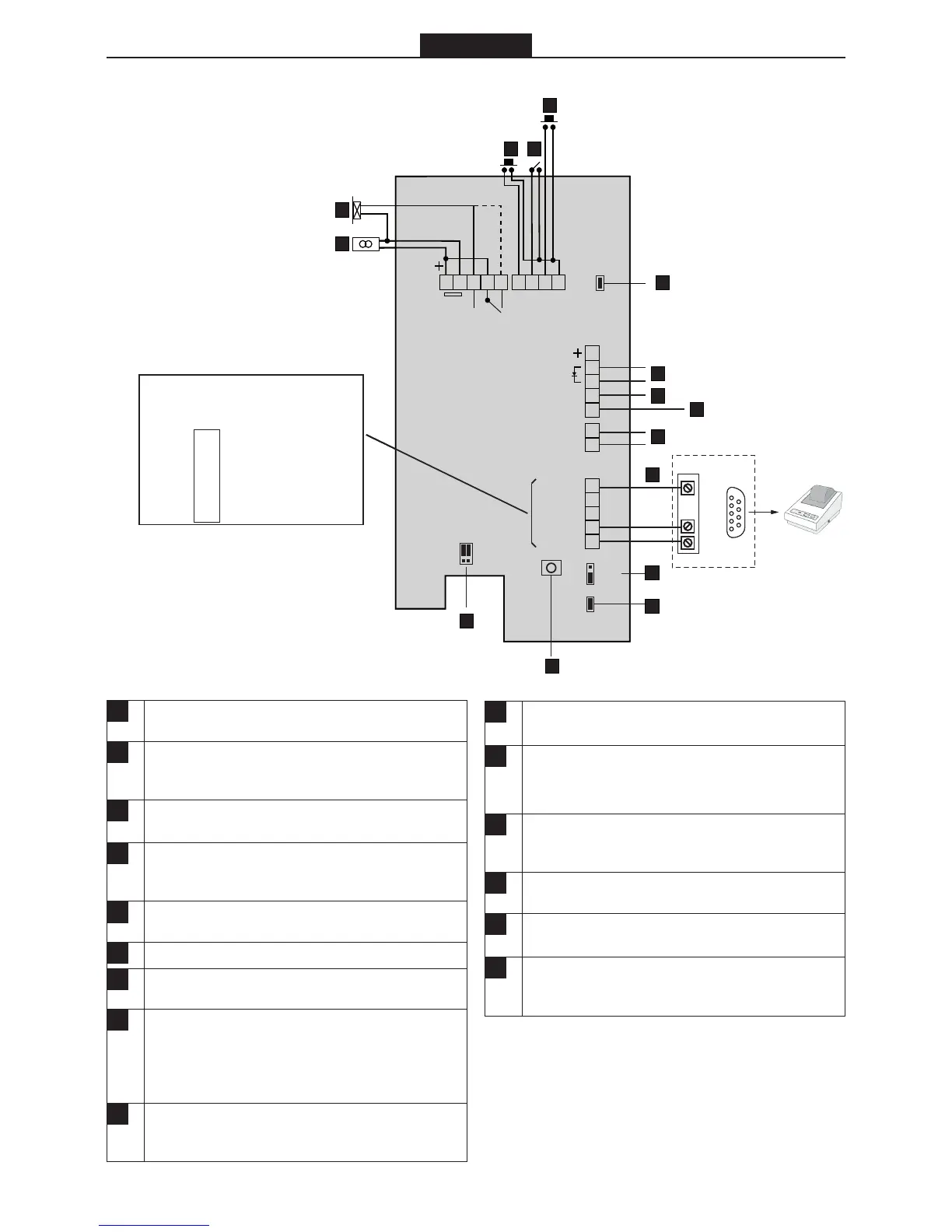

Inkoppling
