Bewator BC615 - Câblage du Système

FRANÇAIS

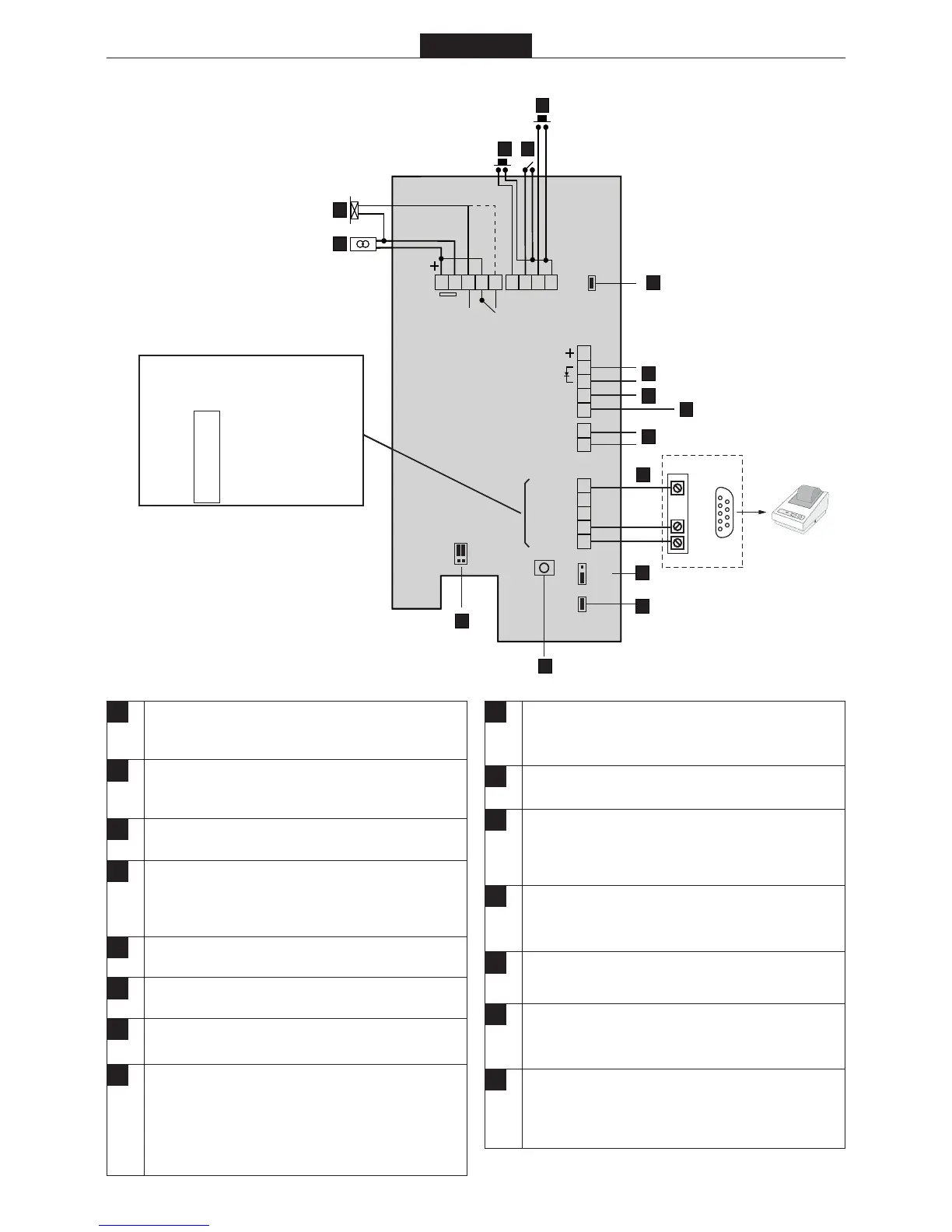

Câblage du système
1 2 3 4 5 6 7 8 9
10
11
12
13
14
15
16
17
18
19
20
21
12-30V
LOCK
EXT
INT
SW1
N/W
S/A
LINK OUT
DOOR CON
BACK
LIGHT
ALERT
DUR
TAM
TAM
Tx
Rx
ENAB
DTR
0V
RS-232
EXIT BUT DOOR CONT RDR INH
0V
2
3
5
IF2
A
B
C D
E
F
G
H
I
J
K
L
M
N
O
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
12-30V
LOCK
EXT
INT
SW1
N/W
S/A
LINK OUT
DOOR CON
BACK
LIGHT
ALERT
DUR
TAM
TAM
Tx
Rx
ENAB
DTR
0V
RS-232
EXIT BUT DOOR CONT RDR INH
0V
2
3
5
IF2
A
B
C
D
E
F
G
H
I
J
K
L
M
N
O
Tx 17 2 32
18 1 23
21 5 75
Rx
ENAB
DTR
0V
RS232
Raccordement du PC
Prise-
murale
9-pol
D-sub
25-pol
D-sub
Tx 17 2 32
18 1 23
21 5 75
Rx
ENAB
DTR
0V
RS232
Raccordement du PC
Prise-
murale
9-pol
D-sub
25-pol
D-sub
A
Gâche électrique. La ligne pointillée concerne une
gâche avec fonction porte ouverte (coupure de
courant).
B
Alimentation, borniers 1 et 2.
BC615Cotag/EM : 12 – 35 VDC.
BC615: 8 - 24 VAC or 10 – 35 VDC.
C
Bouton d’ouverture déportée. Fermer les borniers
6 et 9.
D
Entrée pour contacts de porte. Strapper (voir point
F ci-dessous) si des contacts de portes ne sont
pas utilisés. Borniers 7 et 9. Entrée fermée quand
la porte est fermée.
E
Inhibition du lecteur de cartes. Seule l’ouverture
déportée fonctionne.
F
Strapper si des contacts de porte ne sont pas
utilisés.
G
Entrée pour alarme (LED rouge allumée). Borniers
11 +, 12 –.
H
Sortie d’alarme. Utiliser le relais E7. Connecter
entre les borniers 10 (+) et
13. Activation quand une porte est ouverte par
force ou quand le temps d’ouverture + le temps
d’alarme porte sont écoulés et que les contacts de
porte ne sont pas fermés.
I
Sortie pour alarme agression. S’utilise pour
activer une alarme externe. Utiliser le relais E7.
Connecter entre les borniers 10 (+) et 14.
J
Contact d’autoprotection. Normalement fermé
quand le coffret est fermé.
K
Connexion pour imprimante. Pour le raccorde-
ment d’un PC, voir la figure d’installation. RS232
interface: 9 600 bit/s, sans parité, 8 bits, 1 bit de
démarrage, 1 bit d’arrét
L
Si le lecteur de cartes fait partie d’un système
Bewator Entro, placer le cavalier sur N/W (réseau),
sinon sur S/A autonome).
M
Déposer le cavalier si le rétro-éclairage n’est pas
désiré.
N
Le bouton-poussoir SW1. Il s’utilise pour annuler
la mémoire et pour définir un nouveau code de
programmation.
O
Si le lecteur de cartes fait partie d’un système
Bewator Entro, placer le cavalier sur INT (tenta-
tives d’atteinte à l’autoprotection affichées
comme messages à l’écran du PC), sinon sur EXT.
