22 PD30EM & PD40EM Installations- och Användarhandbok
SVE

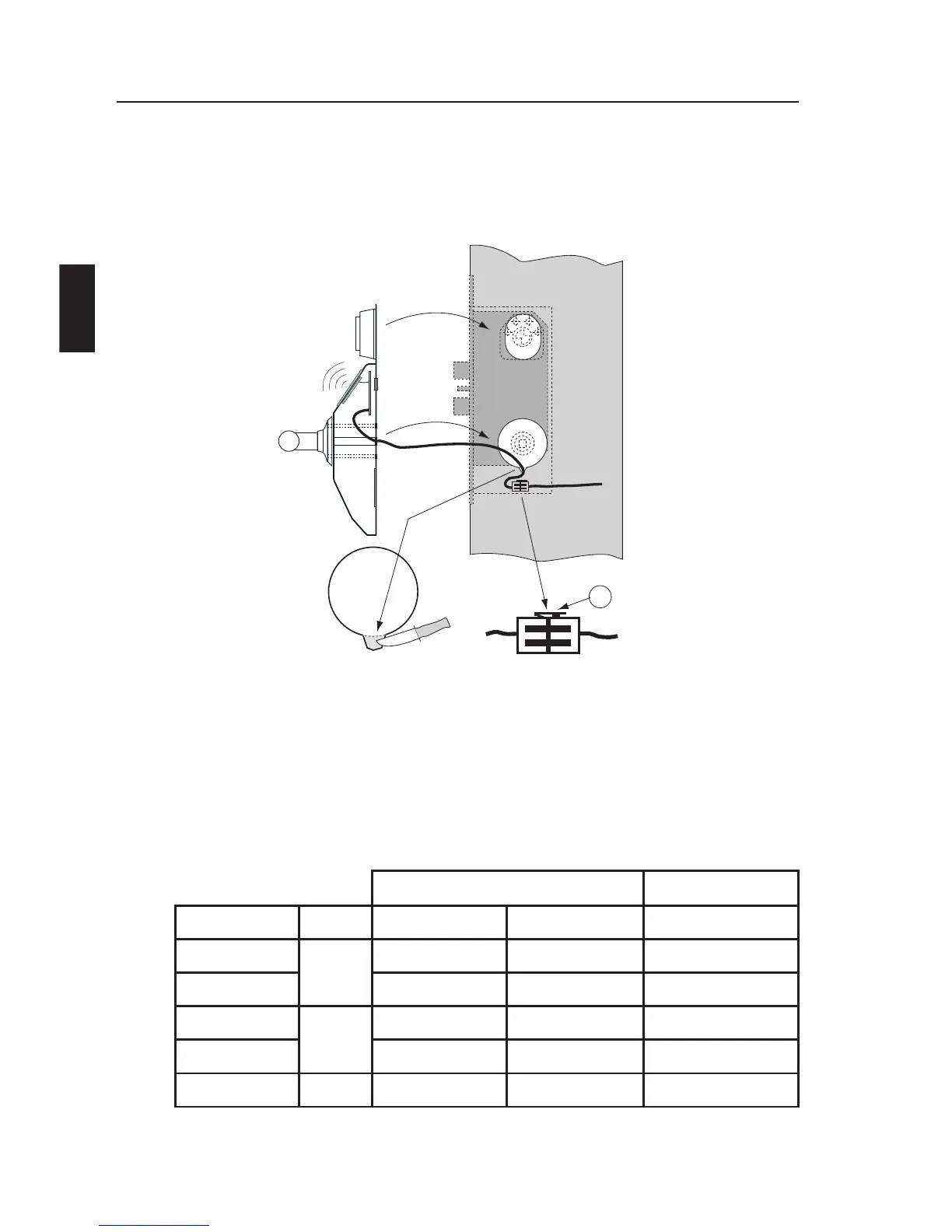

Demontera nu låskistan och skär ut lite plats nedtill i hålet innanför
handtaget, så att det finns plats för kabeln. Se även till att det finns
plats för att slutligen mata in kontakten (och lite extra kabel)
nedanför låskistan. Se figur .
!
PD30EM
Installera kabeln från låskistan till karmöverföringen och vidare till
platsen där dropboxen ska sitta. Kanske måste du borra ett hål i
dörren mellan låskistan och karmöverföringen.
Montera dropboxen på lämplig plats ovanför dörren mindre är fem
meter från låskistan och anslut den 4-poliga kabeln enligt tabellen:
Färg på kabel Dropbox (PL2)
Signal
Alt. 1
Alt. 2
*)
V+
Par 1
Röd
Grön
1
0V Svart
Svart
2
Comm B
Par 2
Vit
Vit
3
Comm A Grön
Svart
4
Skärm
- -
5
*) Kan förekomma i tidigare versioner.
