PD30EM & PD40EM Installations- und Benutzerhandbuch 35
DEU

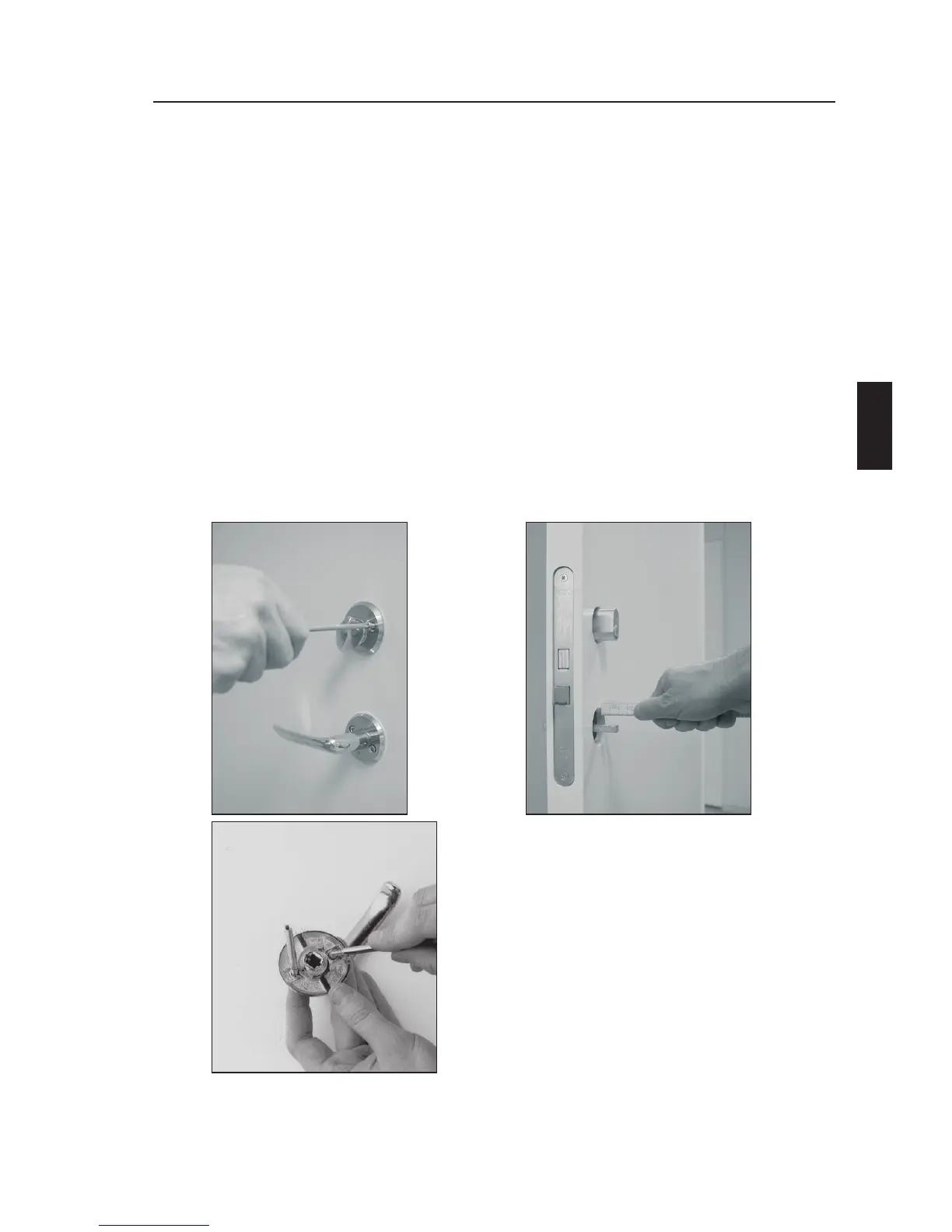

PD30EM-Montage
Entfernen Sie den Zylinderring und den Türdrücker, indem Sie die
vier Schrauben lösen. (siehe Foto ).
Der Vierkantstift darf nicht mehr als 20 mm auf der Außenseite der
Tür hervorstehen. Sollte der Stift zu lang sein, drücken Sie ihn in den
Türdrücker auf der Innenseite. Falls dies nicht möglich ist, müssen
Sie den Stift auf die richtige Länge kürzen. (siehe Foto ).
Schrauben Sie die beiliegenden Verlängerungshülsen an die Stutzen
für den Türdrücker. Verwenden Sie die richtige Hülsengröße für die
mit den Türdrückern gelieferten Bolzen. Hinweis! Gegebenenfalls
muss die Montage auf der gegenüberliegenden Seite am ProxCodoor
(innen) erfolgen (siehe Foto ).
1.
2.
3.
