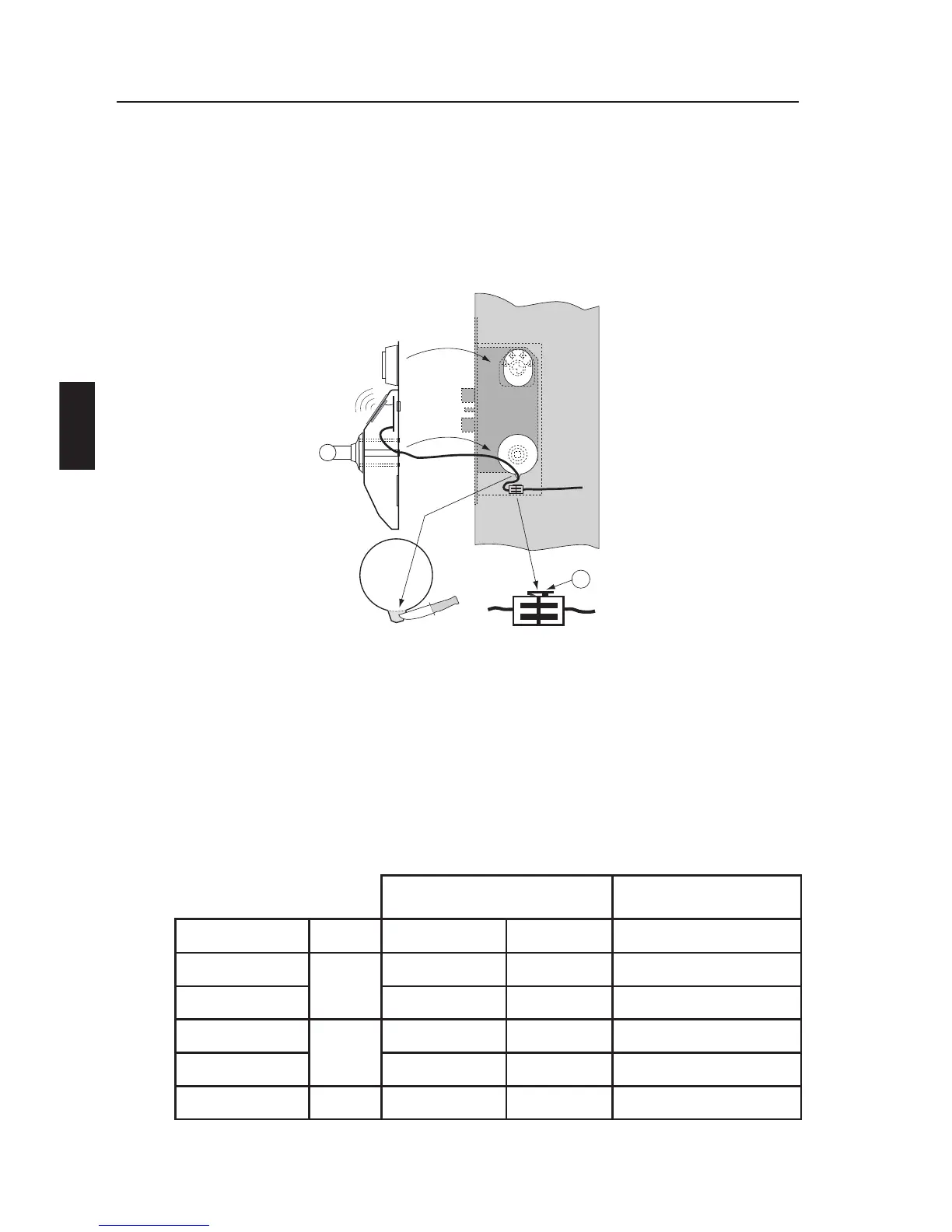

Entfernen Sie den Schlosskasten aus der Tür und schaffen Sie unten
in der Drückeröffnung genügend Platz für die Kabelzuführung.
Achten Sie auch darauf, dass genug Platz vorhanden ist, um den
Kabelanschluss (und etwas Kabel) unterhalb des Schlosskasten
einzuführen (siehe Abbildung ).
Abbildung
Legen Sie das Kabel vom Schlosskasten zur Türdurchführung und
weiter zum Platz für die Dropbox. Eventuell müssen Sie zwischen
Schlosskasten und Türdurchführung ein Loch in die Tür bohren.
Befestigen Sie die Dropbox irgendwo über der Tür, weniger als 5 m
vom Schlosskasten entfernt, und schließen Sie das 4-adrige Kabel
gemäß folgender Tabelle an.
Kabeladernfarben Dropbox (PL2)
Signal
Alt. 1
Alt. 2
*)
V+
Paar 1
Rot
Grün
1
0V Schwarz
Schwarz
2
Com B
Paar 2
Weiß
Weiß
3
Com A Grün
Schwarz
4
Schirm
- -
5
*) Könnte bei älteren Versionen vorhanden sein.
