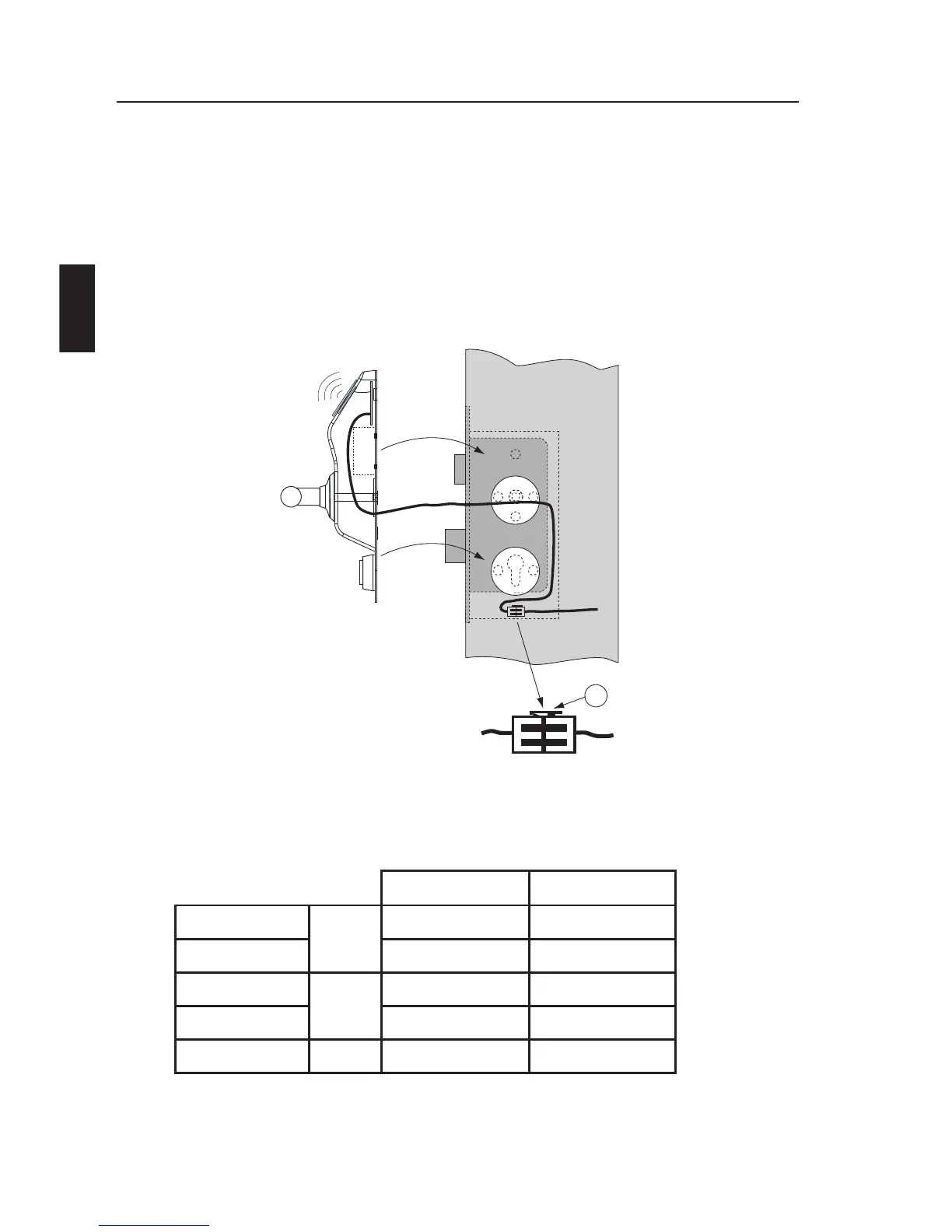

Demontera nu låskistan och skär eventuellt ut lite plats vid sidan
om låskistan, så att det finns plats för kabeln. Se även till att det
finns plats för att slutligen mata in kontakten (och lite extra kabel)
nedanför låskistan. Se figur .
Installera kabeln från låskistan till karmöverföringen och vidare till
platsen där dropboxen ska sitta. Kanske måste du borra ett hål i
dörren mellan låskistan och karmöverföringen.
Montera dropboxen på lämplig plats ovanför dörren mindre är fem
meter från låskistan och anslut den 4-poliga kabeln enligt tabellen:
Signal Färg på kabel Dropbox (PL2)
V+
Par 1
Röd 1
0V Svart 2
Comm B
Par 2
Vit 3
Comm A Grön 4
Skärm
-
5
