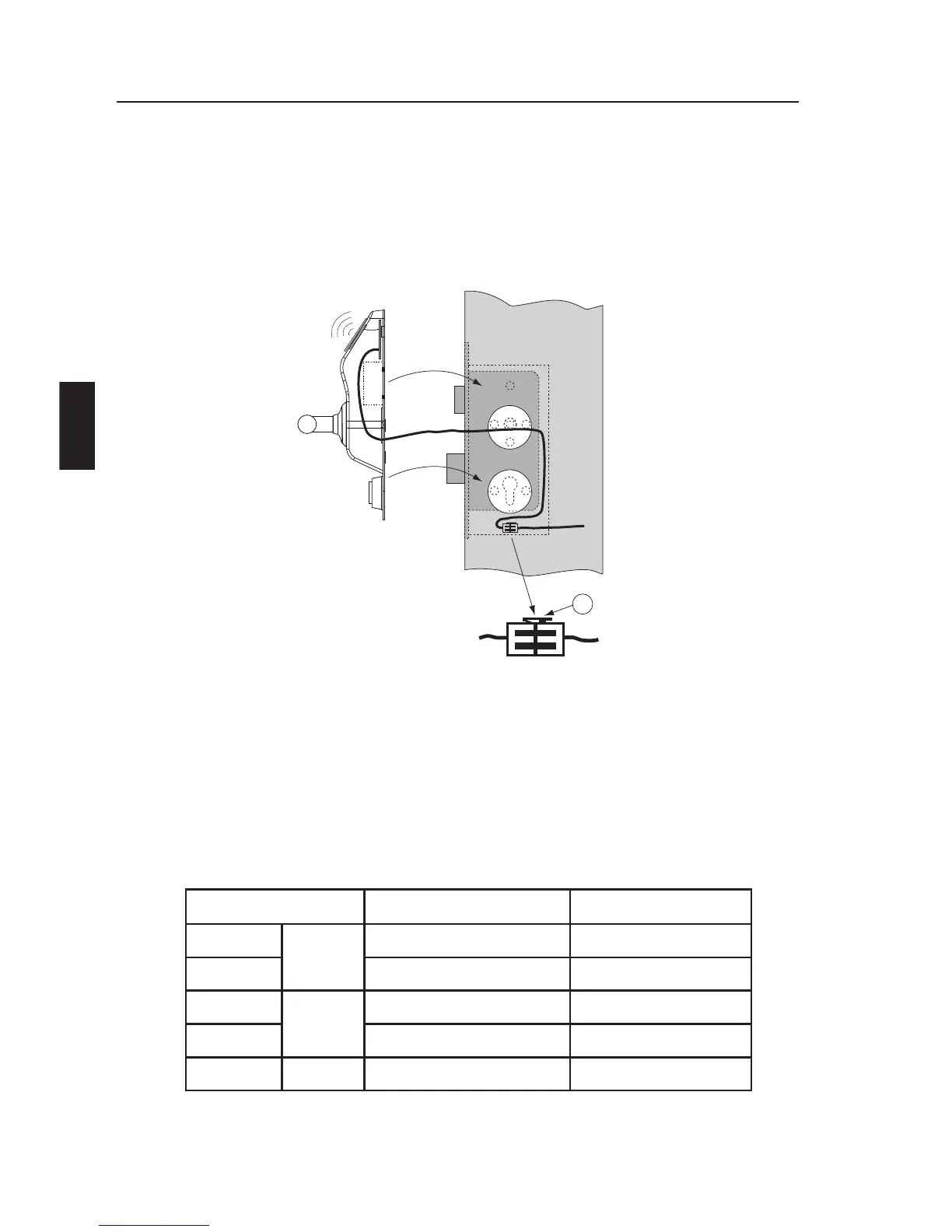

Entfernen Sie den Schlosskasten aus der Tür und schaffen Sie
genügend Platz für die Kabelzuführung. Achten Sie auch darauf,
dass genug Platz vorhanden ist, um den Kabelanschluss (und etwas
Kabel) unterhalb des Schlosskasten einzuführen (siehe Abbildung
).
Abbildung
Legen Sie das Kabel vom Schlosskasten zur Türdurchführung und
weiter zum Platz für die Dropbox. Eventuell müssen Sie zwischen
Schlosskasten und Türdurchführung ein Loch in die Tür bohren.
Befestigen Sie die Dropbox irgendwo über der Tür, weniger als 5 m
vom Schlosskasten entfernt, und schließen Sie das 4-adrige Kabel
gemäß folgender Tabelle an.
Signal Kabeladernfarben Dropbox (PL2)
V+
Paar 1
Rot 1
0V Schwarz 2
Com B
Paar 2
Weiß 3
Com A Grün 4
Schirm
-
5
4.
5.
6.
