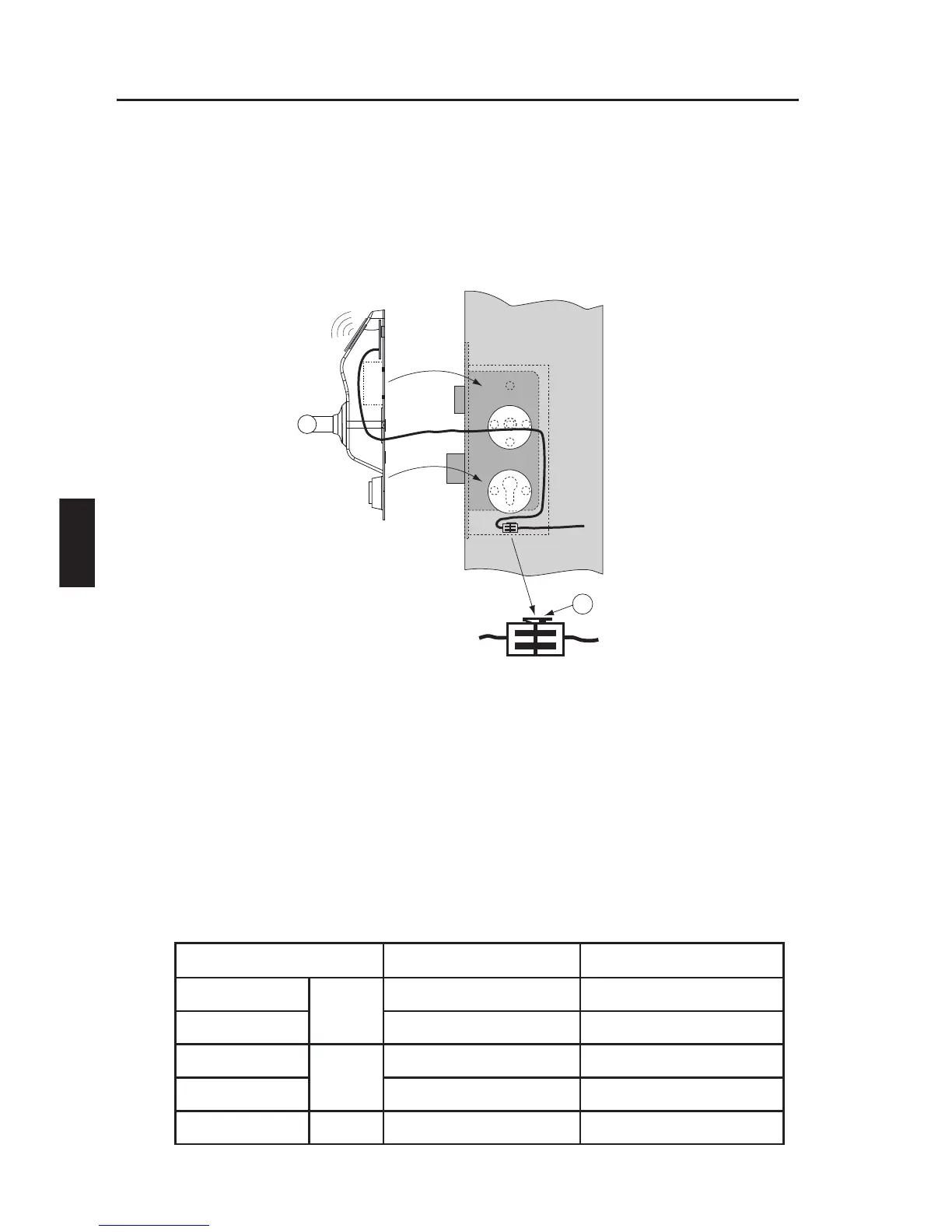

Démontez le boîtier du verrou de la porte et découpez un espace
suffisant pour faire passer le câble sur le côté du boîtier du verrou.
Veillez également à ce qu'il y ait de l'espace pour acheminer en
dernier le connecteur de câble (et du câble restant) sous le boîtier
du verrou. Consultez la figure .
Figure
Installez le câble depuis le boîtier du verrou jusqu'au passage de
câbles et ensuite à l'emplacement pour la boîte montante. Il se
peut que vous deviez percer un trou dans la porte entre le boîtier du
verrou et le passage de câbles.
Montez la boîte montante quelque part au-dessus de la porte, à
moins de 5 mètres du boîtier du verrou et connectez le câble à 4 fils
conformément au tableau suivant.
Signal Couleur sur le câble Boîte montante (PL2)
V+
Paire 1
Rouge 1
0V Noir 2
Com B
Paire 2
Blanc 3
Com A Vert 4
Écran
-
5
4.
5.
6.
