Beyerdynamic M 160 - Données Techniques; Réponse en Fréquence et Directivité; Schéma de Câblage

M 160 — Microphone à double ruban 12
FR
DONNÉES TECHNIQUES
Principe transducteur ........................dynamique
Principe de fonctionnement ....microphone à gradient de pression
Réponse en fréquence ....................40 – 18000 Hz
Courbe de directivité .................... hypercardioïde
Atténuation arrière à 1 kHz ................. > 25 dB à 110°
Sensibilité (0 dB = 1 V/Pa) ...........1,0 mV/Pa (= -60 dBV)
Impédance nominale ............................. 200
Impédance finale nominale .....................≥1000
Membrane ................................aluminium pur
Boîtier ............................................. laiton
Raccord ............................. XLR, à 3pôles, mâle
Dimensions :
Longueur .......................................165 mm
Diamètre du manche ............................23 mm
Diamètre de la tête ..............................38 mm
Poids ................................................192 g

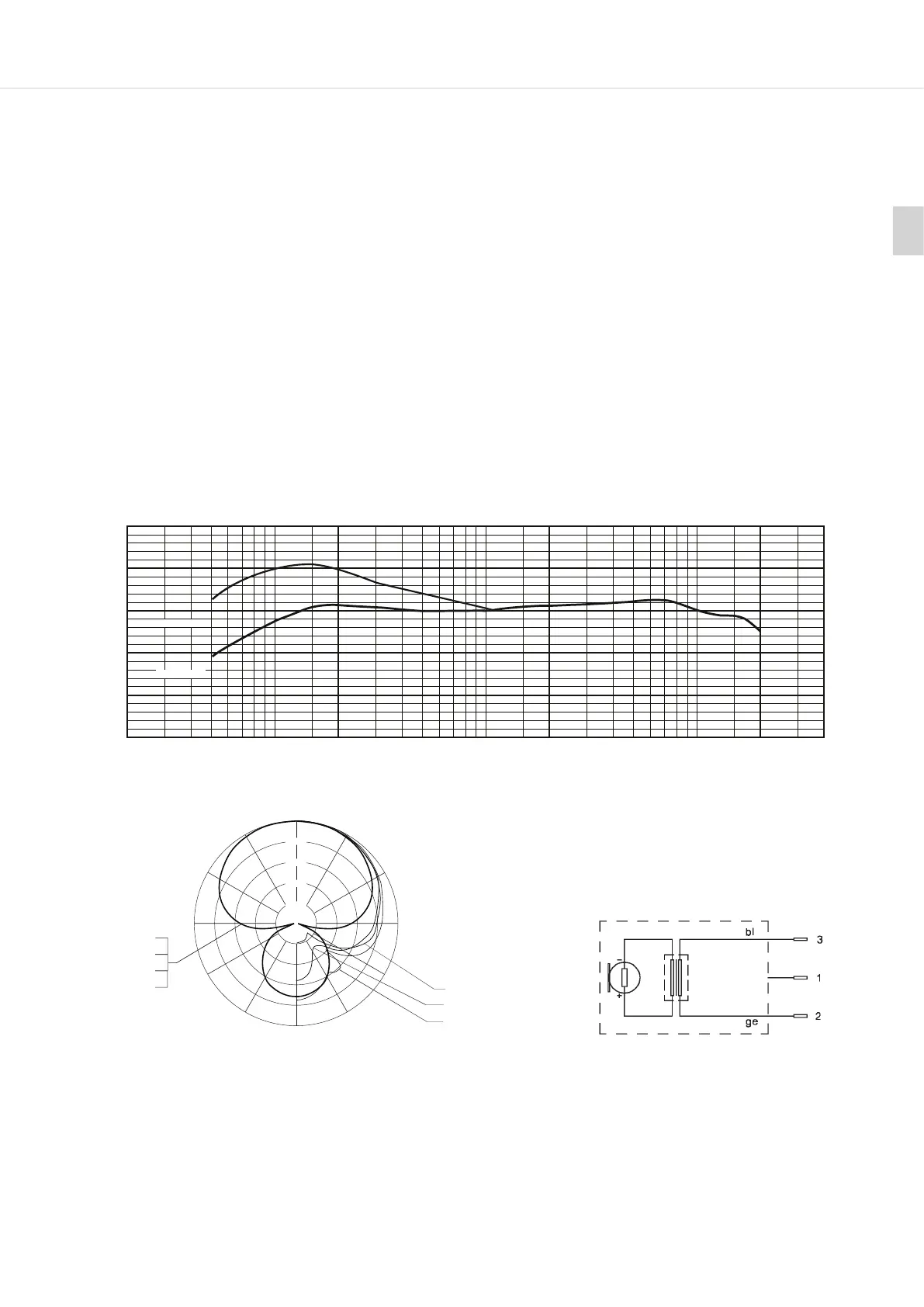

RÉPONSE EN FRÉQUENCE ET DIRECTIVITÉ
La courbe de fréquence nominale illurée et le diagramme directionnel correspondent aux valeurs de mesure
originales typiques de ce microphone.
Courbe de la fréquence nominale ± 2,5 dB M 160 0 dB = 1,0 mV/Pa
+20
+10
0 dB
-10
-20
-30
20 200 2k 20k100 1k 10k50 500 5k Hz
Sollfrequenzkurve ±2, 5dB
0 dB = 1, 0mV/Pa
M 16 0
-----
--
10cm Abstand
1m Abstand
+
+
125 Hz
250 Hz
500 Hz
1000 Hz
8000 Hz
300°
270°
210°
240°
180°
150°
120°
90°
60°
30°
0°
330°
-5dB
-10dB
-15dB
-20dB
2000 Hz
4000 Hz
SCHÉMA DE CÂBLAGE
+20
+10
0 dB
-10
-20
-30
20 200 2k 20k100 1k 10k50 500 5k Hz
Sollfrequenzkurve ±2, 5dB
0 dB = 1, 0mV/Pa
M 16 0
-----
--
10cm Abstand
1m Abstand
+
+
125 Hz
250 Hz
500 Hz
1000 Hz
8000 Hz
300°
270°
210°
240°
180°
150°
120°
90°
60°
30°
0°
330°
-5dB
-10dB
-15dB
-20dB
2000 Hz
4000 Hz
Éca 10 cm
Éca 1 m
