2) UWAGI OGÓLNE
Siłownik elektromechaniczny zaprojektowany do automatycznych bram domowych.
W przypadku skrzydeł o długości nie przekraczającej 2 m, motoreduktor utrzymuje
blokadę przy zamknięciu i otwarciu bez konieczności stosowania elektrozamka.
Siłownik jest wyposażony w elektroniczny ogranicznik momentu obrotowego.
Należy nim sterować poprzez elektroniczny panel sterowania z możliwością
regulacji momentu.
Siłownik jest wyposażony w system detekcji przeszkód, spełniający wymogi norm
EN12453 oraz EN 12445.

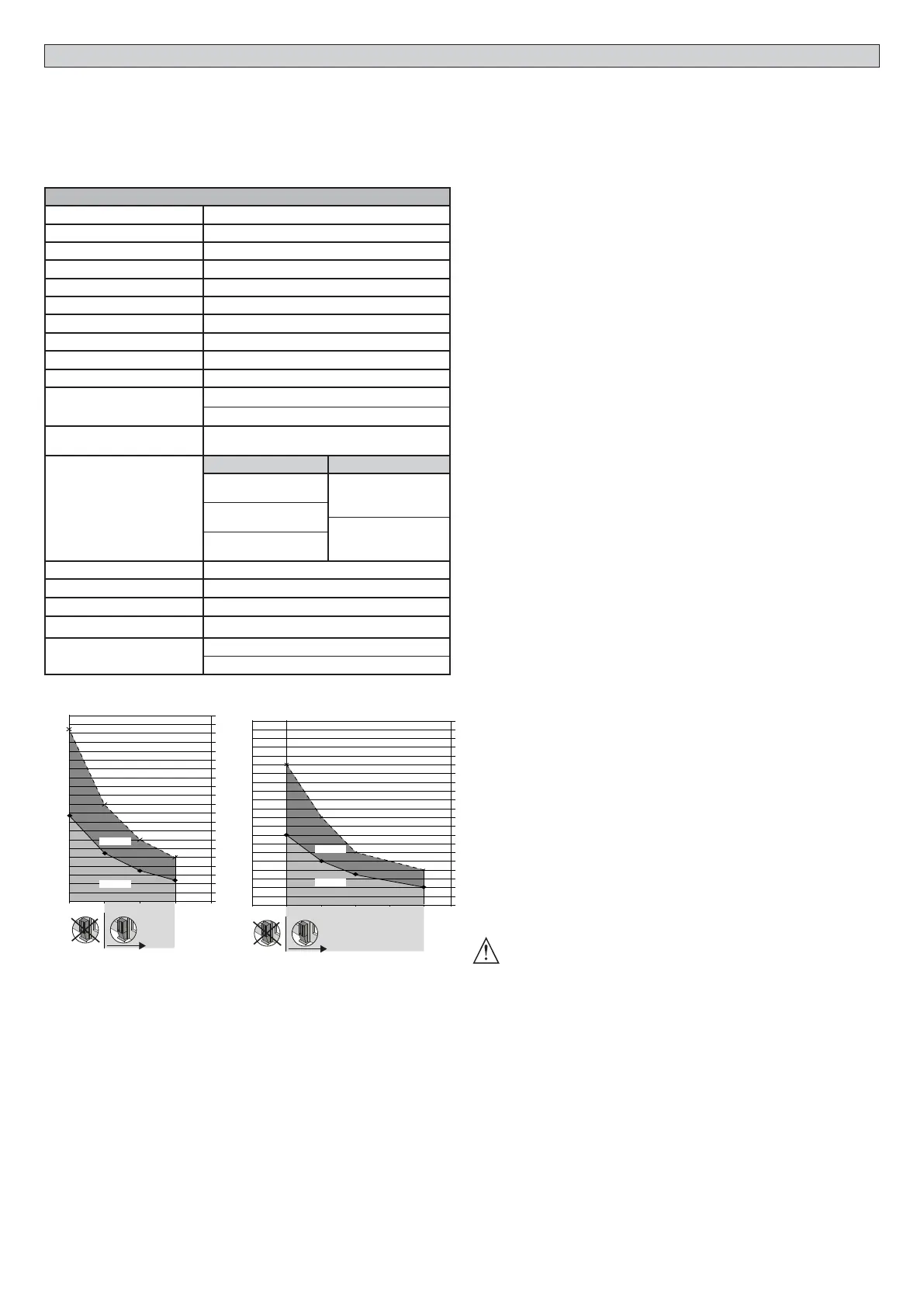

3) DANE TECHNICZNE
Zasilanie* jednofazowy 220-230V~ ±10% 50/60 Hz **
Pobór mocy max 200 W
Pobór prądu 0,9 A
Klasa izolacji F
Zabezpieczenie termiczne 140 °C (automatyczna aktywacja po zadziałaniu)
Siła pchająca i ciągnąca 3000 N (~300 kg)
Prędkość tłoczyska około 18 mm/s
Cykl ręczny
Klucz trójkątny
Warunki środowiskowe - 20°C do +55°C
Rodzaj eksploatacji srednio intensywnie
Cykl roboczy
230 V: 14 cykli/h (20°C) - 6 cykli/h (55°C)
120V: 9
cykli
/h (20°C)- 4
cykli
/h (55°C)
Maksymalna długość skrzydła
bez elektrozamka
2 m
Maksymalna długość skrzydła
z elektrozamkiem
ATHOS AC 25A ATHOS AC 40A
2,5 m 3500N (~350 kg)
bez spowalniania
4 m 2000N (~200 kg)
bez spowalniania
2,5 m 7000N (~700 kg)
z spowalniania
4 m 4000N (~400 kg)
z spowalniania
3 m 2400N (~240 kg)
bez spowalniania
Stopień ochrony IP 54
Waga siłownika
53N (~5,3kg)
Smarowanie smar stały
Ciśnienie akustyczne <70dB(A)
z spowalniania Kondensator
120V: 30 uF
230V: 8 uF
(* inne wartości napięcia dostępne na życzenie)
**
W przypadku zasilania napięciem o częstotliwości 60Hz, maksymalny
ciężar skrzydła ekstrapolowany z wykresu zależności “Długości” od “Ciężaru”
zostaje zmniejszony poprzez przemnożenie go przez współczynnik k=0,7
Pmaks 60Hz = Pmaks 50Hz x 0,7
4) PRZYGOTOWANIE PRZEWODÓW RUROWYCH Fig.A
Wykonać instalację elektryczną zgodnie z normami obowiązującymi dla instalacji ele-
ktrycznych CEI 64-8, IEC364, harmonizacją HD384 oraz innymi normami krajowymi.
Uwaga! Informacje na temat okablowania siłownika oraz podłączenia akcesoriów
znajdują sie w odpowiednich instrukcjach. Panele sterowania oraz akcesoria
powinny być sprawne oraz spełniać wymogi obowiązujących przepisów.
Jeżeli zamykanie i otwieranie odbywa się w niewłaściwym kierunku, można
zamienić wejścia ruchu 1 i 2 znajdujące się na panelu sterowania Jeżeli zasilanie
zostanie przerwane, pierwszym wydanym poleceniem powinno być polecenie
otwarcia.
INSTRUKCJA INSTALACYJNA
0
1,5 2 2,5 3
100
200
300
400
500
600
700
800
900
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
2100
T3=0
T3>0
m
kg
ATHOS AC 25A
0
2 2,5 3 4
100
200
300
400
500
600
700
800
900
1000
1100
1200
1300
1400
1500
1600
1700
1800
1900
2000
2100
3,51,5
m
kg
T3>0
T3=0
ATHOS AC 40A
5) SCHEMAT INSTALACYJNY Fig. B
P tylna podpórka mocowania do słupa
F przednie widełki mocowania skrzydła
a-b wymiary niezbędne do wyznaczenia punktu mocowana podpórki “P”
C rozstaw otworów mocowania
D długość bramy
X odległość od osi bramy do krawędzi słupa
S połowa grubości skrzydła
Z wartość zawsze większa od 45 mm (b – X)
kg waga max skrzydła
α° kąt otwarcia skrzydła
6) WYMIARY INSTALACYJNE MOCOWAŃ DO SŁ UPA Rys. B
6.1) Jak korzystać z tabeli wymiarów instalacyjnych
W tabeli można wybrać wartości “a” i “b”, w zależności od kąta α° otwarcia, który
chcemy uzyskać.
Jeżeli zastosowane wartości “a” i “b” bardzo się od siebie różnią, skrzydło porusza się
w sposób niejednostajny a siła ciągnięcia lub pchania zmienia się podczas ruchu.
Aby uzyskać stałą prędkość otwierania oraz prawidłową pracę urządzenia, wartości
“a” i “b” nie powinny się od siebie bardzo różnić.
Tabela została opracowana dla bramy średniej wielkości, o grubości 40 mm.
Należy się zawsze upewnić, czy brama i siłownik nie zderzają się ze sobą.
7) MOCOWANIE ELEMENTÓW MOCUJĄCYCH DO SŁUPA Fig. C
8) PRAWIDŁOWY MONTAŻ SILNIKA Rys. D
UWAGA: silnik należy zainstalować w prawidłowy sposób, tak jak wskazano na
rysunku D.
Nieprawidłowy montaż urządzenia operacyjnego skutkuje zmianą stopnia IP
siłownika i ogólnym pogorszeniem wydajności.
9) PRAWIDŁOWA WYSOKOŚĆ OD PODŁOŻA Rys. E
10) MOCOWANIE SILNIKA NA ELEMENCIE MOCUJĄCYM DO SŁUPA Rys. F
UWAGA: nakrętki nie należy mocować wewnątrz sześciokątnej obsadki. Powinna
wyłącznie opierać się o półkorpus. Nakrętka nie powinna zbytnio napierać na półkorpus.
11) NACHYLENIE MAKSYMALNE Rys. G
12) PRAWIDŁOWA INSTALACJA Rys. H
Prawidłowa instalacja wymaga zachowania dla posuwu tłoczyska marginesu o
długości ok. 5-10 mm; umożliwia to uniknięcie ewentualnych nieprawidłowości
w pracy urządzenia.
13) MOCOWANIE ELEMENTÓW MOCUJĄCYCH DO SKRZYDŁ A Rys. I
WAŻNE: PRZEDNI WSPORNIK NALEŻY ZAMONTOWAĆ TAK, ABY PODŁUŻNE
OTWORY BYŁY SKIEROWANE NA DÓŁ (JAK NA RYSUNKU).
Uchwyt przedni i tylny wyrównać tak, jak pokazano na rysunku Fig. I.
14) MOCOWANIE URZĄDZENIA OPERACYJNEGO Rys. J
UWAGA: nakrętki nie należy mocować wewnątrz sześciokątnej obsadki. Powin-
na wyłącznie opierać się o zaczep przegubowy. Nakrętka nie powinna zbytnio
napierać na zaczep przegubowy.
15) WYMIARY Rys. K
16) UWAGI NA TEMAT MONTAŻU SPECJALNEGO Fig. L
Przy całkowicie otwartym skrzydle wykonać wnękę w celu umieszczenia tam
urządzenia operacyjnego. Na rysunku Fig. L podano minimalne wymiary wnęki.
Jeżeli długość odcinka “b” przekracza wartości przedstawione w tabeli instalacyjnej:
- wykonać wnękę w słupie Fig. M.
- przysunąć skrzydło do słupa Fig. N.
17) ODBOJNIKI NAZIEMNE WYZNACZAJĄCE POZYCJĘ ZAMKNIĘ CIA
SKRZYDŁA Rys. O
Aby siłownik działał prawidłowo, zalecamy zastosowanie odbojników
zatrzymujących “Rys. O Ad 1” wyznaczających zarówno pozycję otwartą, jak i
zamkniętą, tak jak przedstawiono na rysunku.
Odbojniki zatrzymujące skrzydło nie powinny dopuszczać do tego, by tłoczysko
siłownika osiągało pozycję krańcową.
18) OTWARCIE RĘCZNE (Patrz INSTRUKCJA OBSŁUGI -RYS.Y, Y1).
19) ZAMEK ELEKTRYCZNY (Fig. Y)
UWAGA: w przypadku, gdy długość skrzydła przekracza 2 m należy
zainstalować zamek elektryczny (rygiel). Do podłączenia zamka
elektrycznego niezbędna jest opcjonalna karta (należy zapoznać się z
odpowiednią instrukcją).
26 - ATHOS AC 25A-ATHOS AC 40A
D812957 00500_04
