MANUALE PER L’INSTALLAZIONE

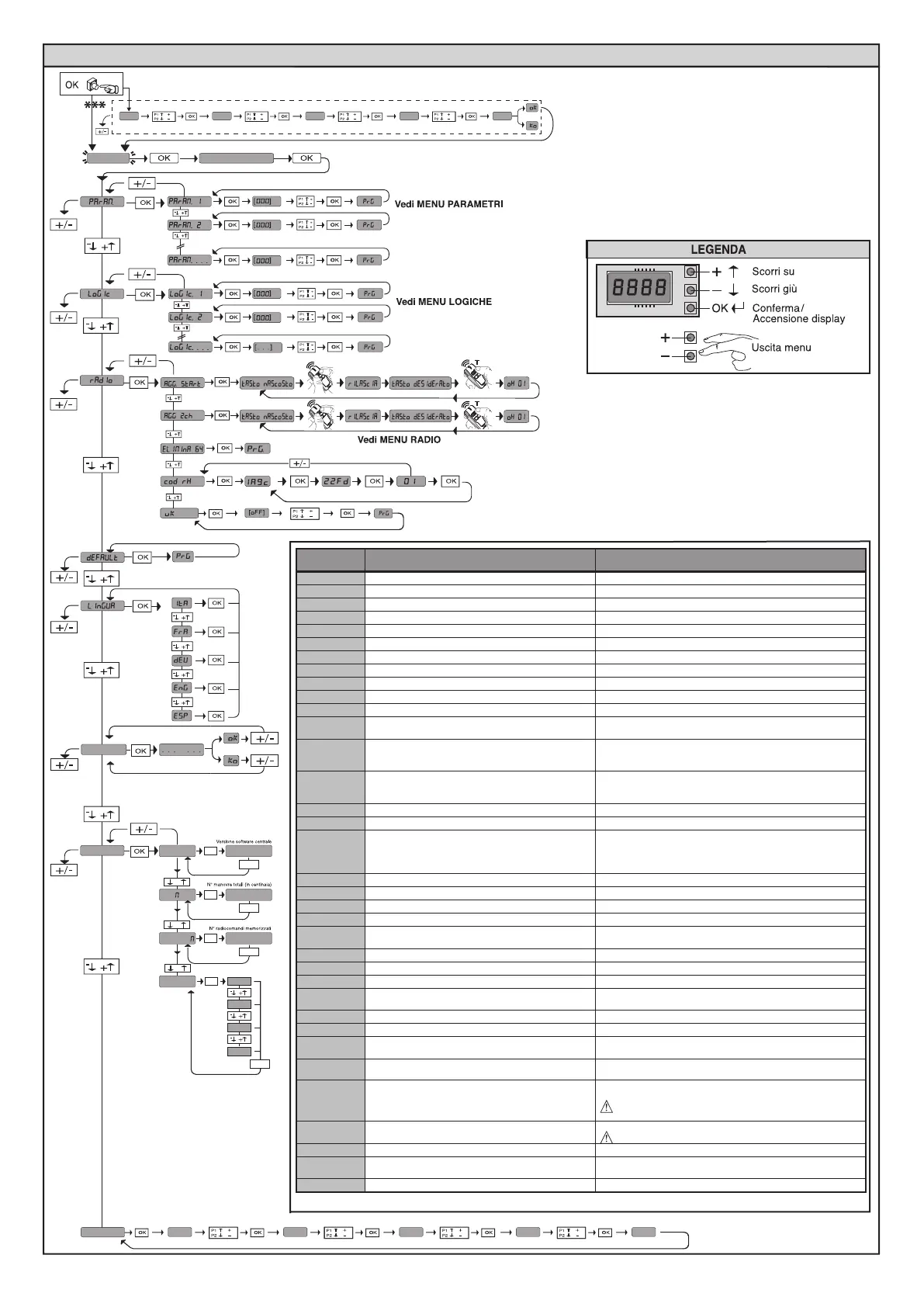

ACCESSO AI MENU Fig. 2
stat
password
-
+
-
+
OK
vers bft . . .
+/-
OK
0000
+/-
+/-
n. an
OK
OK
0---
10--
150- 1520 prg
00
n. teleco
-
+
err
autoset
Elenco ultimi 30 errori
+/-
ALT SEGUIRE IL MANUALE
x2
0---
10--
150- 1520 ok
01.33
02.01
........
30.15
*** Inserimento password.
Richiesta con logica Livello
Protezione impostata a 1, 2, 3, 4
Codice
diagnostica
Descrizione Note
STRE
Attivazione ingresso start esterno START E 
STRI
Attivazione ingresso start interno START I 
OPEN
Attivazione ingresso OPEN 
CLS
Attivazione ingresso CLOSE 
PED
Attivazione ingresso pedonale PED 
TIME
Attivazione ingresso TIMER 
STOP
Attivazione ingresso STOP 
PHOT
Attivazione ingresso fotocellula PHOT 
PHOP
Attivazione ingresso fotocellula in apertura PHOT OP 
PHCL
Attivazione ingresso fotocellula in chiusura PHOT CL 
BAR
Attivazione ingresso costa BAR 
BAR 2
Attivazione ingresso costa BAR su motore slave
(connessione ante contrapposte)
baro
Attivazione ingresso costa BAR con inversione ATTIVA SOLO IN
APERTURA o se congurato come costa sensibile vericata at-
tiva solo in apertura, Attivazione dell’ingresso FAULT associato
barc
Attivazione ingresso costa BAR con inversione ATTIVA SOLO IN
CHIUSURA o se congurato come costa sensibile vericata at-
tiva solo in chisuura, Attivazione dell’ingresso FAULT associato
SWC
Attivazione ingresso necorsa chiusura del motore SWC 
SWO
Attivazione ingresso necorsa apertura del motore SWO 
SET
La scheda stà attendendo di eseguire una manovra
completa apertura-chiusura non interrotta da stop inter-
medi per acquisire la coppia necessaria al movimento.
ATTENZIONE! Non è attivo il rilevamento dell’ostacolo

ER01
Test fotocellule fallito Vericare collegamento fotocellule e/o impostazioni logiche
ER02
Test costa fallito Vericare collegamento coste e/o impostazioni logiche
ER03
Test fotocellule apertura fallito Vericare collegamento fotocellule e/o impostazione parametri/logiche
ER04
Test fotocellule chiusura fallito Vericare collegamento fotocellule e/o impostazione parametri/logiche
ER05
Test costa su motore slave fallito (connessione ante
contrapposte)
Vericare collegamento coste e/o impostazioni parametri/logiche
ER06
Test costa 8k2 fallito Vericare collegamento coste e/o impostazioni parametri/logiche
ER07
Test costa apertura fallito Vericare collegamento coste e/o impostazioni parametri/logiche
ER08
Test costa chiusura fallito Vericare collegamento coste e/o impostazioni parametri/logiche
ER1x
*
*
Errore test hardware scheda
-Vericare collegamenti al motore
- Problemi hardware alla scheda (contattare l’assistenza tecnica)
ER3x
*
*
Inversione per ostacolo - Amperostop Vericare eventuali ostacoli lungo il percorso
ER4x
*
*
Termica Attendere il rareddamento dell’automazione
ER5x
*
*
Errore comunicazione con dispositivi remoti
Vericare il collegamento con i dispositivi accessori e/o schede
di espansione collegati via seriale
ER70, ER71
ER74, ER75
Errore interno di controllo supervisione sistema.
Provare a spegnere e riaccendere la scheda. Se il problema persiste
contattare l'assistenza tecnica.
ER72
Errore di consistenza dei parametri di centrale (Logiche
e Parametri)
Premendo Ok vengono confermate le impostazioni rilevate. La scheda
continuerà a funzionare con le impostazioni rilevate.
E’ necessario vericare le impostazioni della scheda (Parametri
e Logiche).
ER73
Errore nei parametri di D-track
Premendo Ok la scheda riprenderà a funzionare con D-track di default.
E’ necessario eettuare un autoset
ERf0
Errore necorsa Vericare collegamenti necorsa
erf1
Errore finecorsa sempre attivo dopo l’inizio della
manovra
Vericare collegamenti necorsa, collegamenti motore
ERf3
errore nell’impostazione degli ingressi SAFE Vericare la corretta impostazione degli ingressi SAFE
* X = 0,1,…,9,A,B,C,D,E,F
