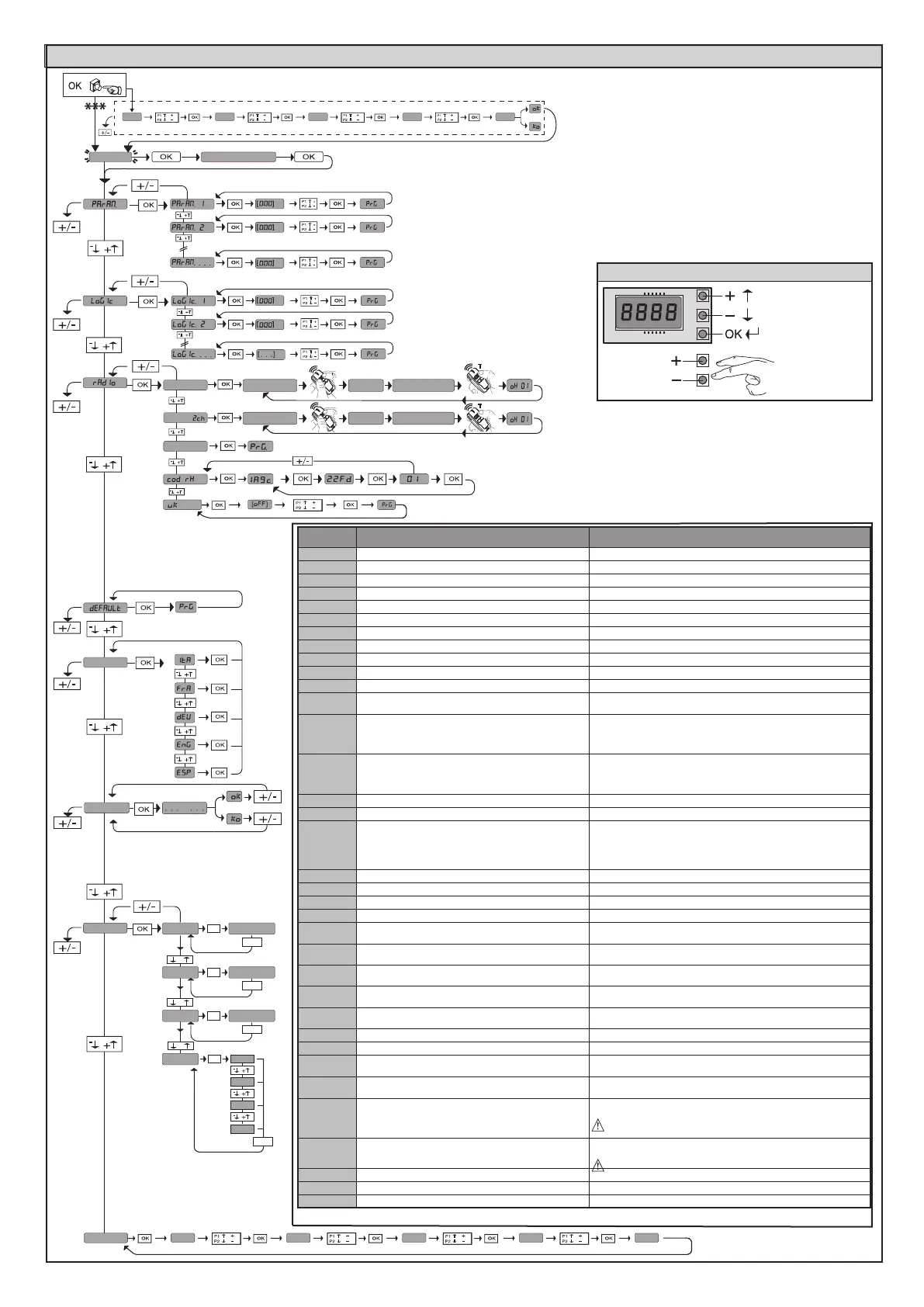

MENÜZUGRIFF Fig. 2
autoset
Verzeichnis der letzten 30Fehler
+/-
Siehe MENÜ PARAMETER
Siehe MENÜ LOGIKEN
Siehe MENÜ FUNK
zufueg start
verst. taste
verst. taste
loslassen
loslassen
gevue. taste
gevue. taste
zufueg
loeschen 64
Legende:
Zurück zum Hauptmenü
Abwärts
Aufwärts
Bestätigung/
Aufleuchten Display
Software-Versione Steuerung
Gesamtzahl Betriebsvorgänge (x 100)
Zahl gespeicherte Fernsteuerungen
HALT Handbuch befolgen
01.33
02.01
........
30.15
x2
0---
10--
150- 1520 ok
*** Passwordeingabe
Anforderung mit
Schutzniveaulogik eingestellt auf 1, 2, 3 oder 4
Code
diagnose
BESCHREIBUNG ANMERKUNGEN
STRE
Externe Aktivierung Eingang Start START E 
STRI
Interne Aktivierung Eingang Start START I 
OPEN
Aktivierung Eingang OPEN 
CLS
Aktivierung Eingang CLOSE 
PED
Aktivierung Eingang Fußgänger PED 
TIME
Aktivierung Eingang TIMER 
STOP
Aktivierung Eingang STOP 
PHOT
Aktivierung Eingang Fotozelle PHOT 
PHOP
Aktivierung Eingang Fotozelle bei Önung PHOT OP 
PHCL
Aktivierung Eingang Fotozelle bei Schließung PHOT CL 
BAR
Aktivierung Eingang Leiste BAR 
BAR 2
Aktivierung Eingang Leiste BAR an Motor Slave (An-
schluss einander entgegengesetzte Torügel)
baro
Aktivierung des Eingangs Leiste BAR mit Inversion
NUR AKTIV BEI ÖFFNUNG oder wenn konguriert als
überprüfte Tastleiste aktiv nur bei Önung, Aktivierung
des zugeordneten Eingang FAULT
barc
Aktivierung des Eingangs Leiste BAR mit Inversion NUR
AKTIV BEI SCHLIESSUNG oder wenn konguriert als über-
prüfte Tastleiste aktiv nur bei Schließung, Aktivierung des
zugeordneten Eingang FAULT
SWC
Aktivierung Eingang Endschalter Schließung des Motors SWC 
SWO
Aktivierung Eingang Endschalter Önung des Motors SWO 
SET
Die Karte versucht, ein vollständiges Manöver
Önung-Schließung ohne Unterbrechung von Zwi-
schenstopps auszuführen, um das für die Bewegung
erforderliche Drehmoment zu ermitteln.
ACHTUNG! Die Hinderniserfassung ist nicht aktiv.

ER01
Test Fotozellen fehlgeschlagen Überprüfung Anschluss Fotozellen und/oder Einstellungen Logiken
ER02
Test Leiste fehlgeschlagen Überprüfung Anschluss Leisten und/oder Einstellungen Logiken
ER03
Test Fotozellen Önung fehlgeschlagen Überprüfung Anschluss Fotozellen und/oder Einstellung Parameter/Logiken
ER04
Test Fotozellen Schließung fehlgeschlagen Überprüfung Anschluss Fotozellen und/oder Einstellung Parameter/Logiken
ER05
Test Leiste an Motor Slave fehlgeschlagen (Anschluss
einander entgegengesetzte Torügel)
Den Anschluss der Leisten und/oder die Einstellung der Parameter/
Logiken überprüfen
er06
Test Leiste 8k2 fehlgeschlagen
Den Anschluss der Leisten und/oder die Einstellung der Parameter/
Logiken überprüfen
ER07
Test Leiste Önung fehlgeschlagen
Den Anschluss der Leisten und/oder die Einstellung der Parameter/
Logiken überprüfen
ER08
Test Leiste Schließung fehlgeschlagen
Den Anschluss der Leisten und/oder die Einstellung der Parameter/
Logiken überprüfen
ER1x*
Fehler Test Hardware Karte
- Die Anschlüsse des Motors überprüfen
- Hardwareprobleme der Karte (an den Kundendienst wenden)
ER3x*
Umkehrung wegen Hindernis - Amperostop Auf Hindernisse auf dem Weg überprüfen
ER4x*
Thermoelement Die Abkühlung der Automatisierung abwarten
ER5x*
Fehler Kommunikation mit externen Geräten
Den Anschluss der Zubehörvorrichtungen, der Erweiterungskarten
und/oder der seriell angeschlossenen Geräte überprüfen
ER70, ER71
ER74, ER75
Interner Fehler der Systemüberwachung.
Versuchen Sie, die Karte auszuschalten und dann wieder einzuschalten.
Benachrichtigen Sie den Kundendienst, falls das Problem fortbesteht.
ER72
Fehler in der Konsistenz der Parameter des Steuergeräts
(Logiken und Parameter)
Durch Drücken von OK werden die erfassten Einstellungen bestätigt. Die
Karte arbeitet weiter mir den erfassten Einstellungen.
Die Einstellungen der Karte müssen überprüft werden (Parameter
und Logiken).
ER73
Fehler in den Parametern von D-track
Beim drücken von OK arbeitet die Karte weiter mit den Defaultwerten
von D-track.
Ein Autoset muss vorgenommen werden.
ERf0
Fehler Endschalter Anschlüsse der Endschalter kontrollieren
erf1
Fehler Endschalter immer aktiv nach Beginn des Manövers Anschlüsse der Endschalter und des Motors kontrollieren
ERf3
Fehler in der Einstellung der Eingänge SAFE Die korrekte Einstellung der Eingänge SAFE kontrollieren
* X = 0,1,…,9,A,B,C,D,E,F
