ESPAÑOL
stat
-
+
-
+
OK
vers bft . . .
+/-
OK
0000
+/-
+/-
n. an
OK
OK
password
0---
10--
150- 1520 prg
00
n. teleco
-
+
err

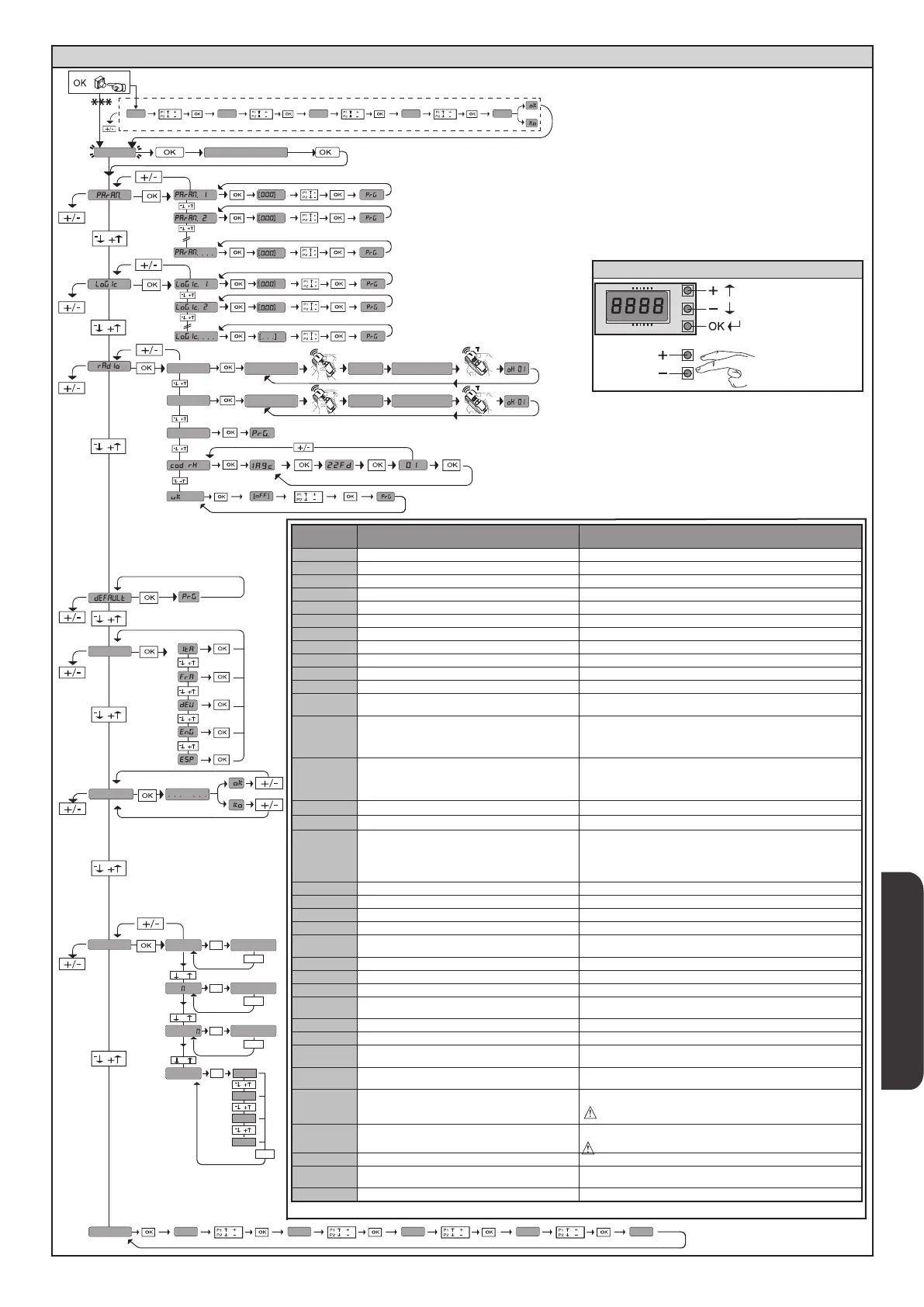

ACCESO A LOS MENUS Fig. 2
LEGENDA
autoset
02.01
........
30.15
Lista últimos 30 errores
+/-
Retorno al menú
principal
Desplazar hacia abajo
Desplazar hacia arriba
Véase MENÚ PARÁMETROS
Véase MENÚ LÓGICAS
Véase MENÚ RADIO
anad start
tecla escond
tecla escond
suelte
suelte
tecla deseada
tecla deseada
canc 64
Conrmación/
Encendido pantalla
Versión software central
N° de maniobras totales (x 100)
N° de radiomandos memorizados
LANG
anad 2ch
ALT seguir manual
01.33
x2
0---
10--
150- 1520 ok
*** Introducción contraseña.
Solicitud con lógica Nivel
Protección congurada a 1, 2, 3, 4
Código
diagnóstico
DESCRIPCIÓN NOTAS
STRE
Activación entrada start externo START E 
STRI
Activación entrada start interno START I 
OPEN
Activación entrada OPEN 
CLS
Activación entrada CLOSE 
PED
Activación entrada peatonal PED 
TIME
Activación entrada TIMER 
STOP
Activación entrada STOP 
PHOT
Activación entrada fotocélulaPHOT 
PHOP
Activación entrada fotocélulaen fase de aperturaPHOT OP 
PHCL
Activación entrada fotocélulaen fase de cierrePHOT CL 
BAR
Activación entrada canto BAR 
BAR 2
Activación entrada canto BAR en motor slave
(conexión hojas contrapuestas)
baro
Activación entrada canto BAR con inversión ACTIVA
SOLO EN FASE DE APERTURA o si está congurada
como canto sensible comprobado activo solo en fase
de apertura, Activación de la entrada FAULT asociada
barc
Activación entrada canto BAR con inversión ACTIVA
SOLO EN FASE DE CIERRE o si está congurada como
canto sensible comprobado activo solo en fase de
cierre, Activación de la entrada FAULT asociada
SWC
Activación entrada final de carrera cierre del motor SWC 
SWO
Activación entrada final de carrera apertura del motor SWO 
SET
La tarjeta está esperando realizar una maniobra
completa de apertura-cierre, sin interrupciones
por stop intermedios para adquirir el par necesario
para el movimiento. ¡ATENCIÓN! No está activada la
detección del obstáculo

ER01
Prueba fotocélulas fallida Comprobar conexión fotocélulas y/o conguraciones lógicas
ER02
Prueba canto fallida Comprobar conexión cantos y/o conguraciones lógicas
ER03
Prueba fotocélulas apertura fallida comprobar conexión fotocélulas y/o conguración parámetros/lógicas
ER04
Prueba fotocélulas cierre fallida comprobar conexión fotocélulas y/o conguración parámetros/lógicas
ER05
Prueba canto en motor slave fallida (conexión hojas
contrapuestas)
Comprobar conexión cantos y/o conguraciones parámetros/lógicas
er06
Prueba canto 8k2 fallida Comprobar conexión cantos y/o conguraciones parámetros/lógicas
ER07
Prueba canto apertura fallida Comprobar conexión cantos y/o conguraciones parámetros/lógicas
ER08
Prueba canto cierre fallida Comprobar conexión cantos y/o conguraciones parámetros/lógicas
ER1x*
Error prueba hardware tarjeta
- Comprobar conexiones al motor
- Problemas hardware en la tarjeta (contactar con la asistencia técnica)
ER3x*
Inversión por obstáculo - Amperio-stop Comprobar eventuales obstáculos a lo largo del recorrido
ER4x*
Térmica Esperar que la automatización se enfríe
ER5x*
Error comunicación con dispositivos remotos
Comprobar la conexión con los dispositivos accesorios y/o tarjetas
de expansión conectados vía serial.
ER70, ER71
ER74, ER75
Error interno de control supervisión sistema.
Probar apagar y volver a encender la tarjeta. Si el problema persiste,
contactar con la asistencia técnica.
ER72
Error de consistencia de los parámetros de central (Lógicas
y Parámetros)
Pulsando OK se conrman las conguraciones detectadas. La tarjeta
continuará funcionando con las conguraciones detectadas.
Hay que comprobar las conguraciones de la tarjeta (Pará-
metros y Lógicas).
ER73
Error en los parámetros de D-track
Pulsando OK la tarjeta reanudará su funcionamiento con D-track pre-
determinado.
Hay que efectuar un autoset
ERf0
Error nal de carrera Comprobar conexiones de los nales de carrera
erf1
Error de nal de carrera siempre activo tras el inicio
de la maniobra
Comprobar las conexiones del nal de carrera, conexiones del motor
ERf3
error en la conguración de las entradas SAFE Comprobar la correcta conguración de las entradas SAFE
* X = 0,1,…,9,A,B,C,D,E,F
